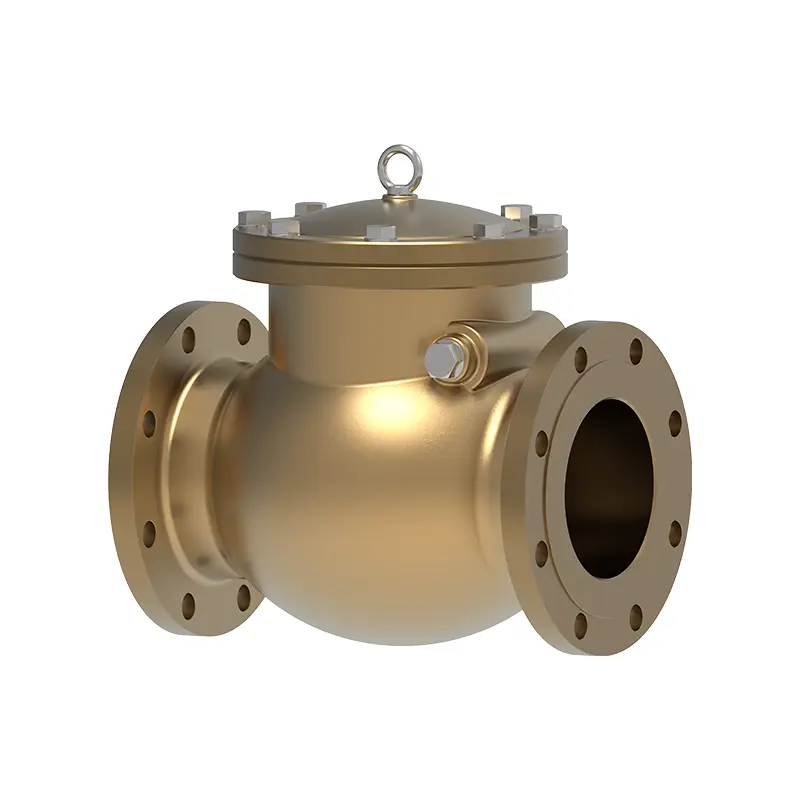

Бронзов люлеещ се проверка на клапана

Контролен клапан за люлеене на Waits Valve е еднопосочен клапан, използван за предотвратяване на обратния поток от носител. Нашата компания се придържа към концепцията за „висококачествена, ниска цена и обмислено обслужване“. Продуктът е получил 17 международни сертификати като API 6D/6A, CE/PED и TSG. Waits Valve е първият избор за клапани, които отговарят на изискванията за осигуряване на качество. Добре дошли в цитата за нас!

Изпратете запитване

Описание на продукта

Висококачественият бронзов люлеещ клапан на Waits Vail е клапан, който разчита на потока на средата за отваряне и затваряне. Този клапан диск се върти около вала на щифта, за да се отвори и затвори автоматично, когато няма обратното налягане. Той има проста структура, малка устойчивост на потока и гладко отваряне и затваряне. Бронзов люлеещ се клапан: Този продукт има компактна и разумна структура, надеждно уплътняване, стабилна производителност и има характеристики на малки размери, леко тегло и широк диапазон от приложения. Подходящ е за морска вода, прясна вода, канализация и някои слабо корозивни химични среди, където се изисква устойчивост на корозия.

Стандарти за изпълнение Бронзов люлеещ се клапан
Стандарти за дизайн	API 6D/API 594, BS1868
Фланец стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи за връзка	Rf, npt, fnpt
Тестване и приемане	Пожар 598, EN12266
Структурна дължина	API6D/ASME B16.10/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за огнеустойчивост	Пожар 6fa, пожар 607
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175

ПРИЛОЖЕНИЕ Бронзов люлеещ се клапан
Размер	DN50-DN1200, NPS 2 ＂-48＂
Обхват на налягането	ANSI клас 150 клас 1500, PN1.0-PN25.0MPA
Температурен диапазон	-20 ℃ ~ 425 ℃
Диапазон на приложение	Морска вода, поликарбонат, полиетилен, полиетилен с ниска плътност, ароматни въглеводороди, втечнен природен газ (LNG)
Режим на задвижване	Хидравлични, пневматични, електрически, ръчни и червейни задвижвания.
Капак на тялото/клапана на клапана	‌C95200, ‌c95400, ‌c95500, ‌c63000, c83600, QA19-4,
Уплътняваща повърхност	Подсилен политетрафлуореетилен, параполифенилен (RPTFE, PPL), метал
Пръчка	Графит на азбест, гъвкав графит, политетрафлуоретилен, желязна базирана сплави

Предимства на продукта
1. Приема вътрешна структура на люлеенето на рамото, като всички компоненти за отваряне и затваряне са инсталирани вътре в тялото на клапана. Той не прониква в тялото на клапана. С изключение на частта от средния фланец, която използва уплътняващо уплътнение и уплътняващ пръстен, в цялата конструкция няма външни точки на изтичане, които могат да предотвратят външния изтичане на клапана. Връзката между рамото на рокера и клапана на клапана приема сферична структура на свързване, което позволява на клапанския диск да има определена степен на свобода в рамките на 360 градуса.
2. Уплътнителните повърхности на уплътняващата двойка могат да бъдат заварени върху тялото или твърда сплав. Дори при наличието на фини частици в средата не е лесно да се износете бързо поради ерозия, като се гарантира добри показатели за уплътняване.
3.Когато отваряне, клапанният диск може бързо да се върти до напълно отворено положение. Проходът на течността е почти безпрепятствен, каналът на потока е гладък, а съпротивлението на течността е малко.
4. Той е подходящ за различни среди, като чиста вода, пара, маслени продукти и т.н., и може да се използва и за някои слабо корозивни среди. Приложимото номинално налягане и температурният диапазон са сравнително широки, засягайки нуждите на различни условия на труд.
5. Позицията на инсталацията не е ограничена. Той може да бъде инсталиран на хоризонтални, вертикални или наклонени тръбопроводи. Например, когато е инсталиран на вертикален тръбопровод, посоката на средния поток е отдолу до върха.

Bronze Swing Check Valve
