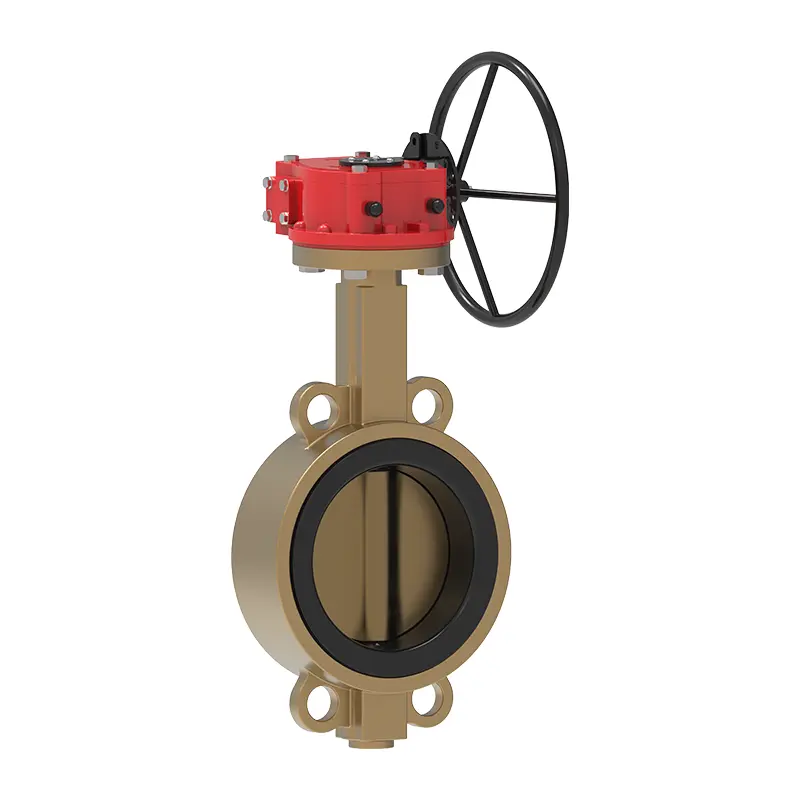

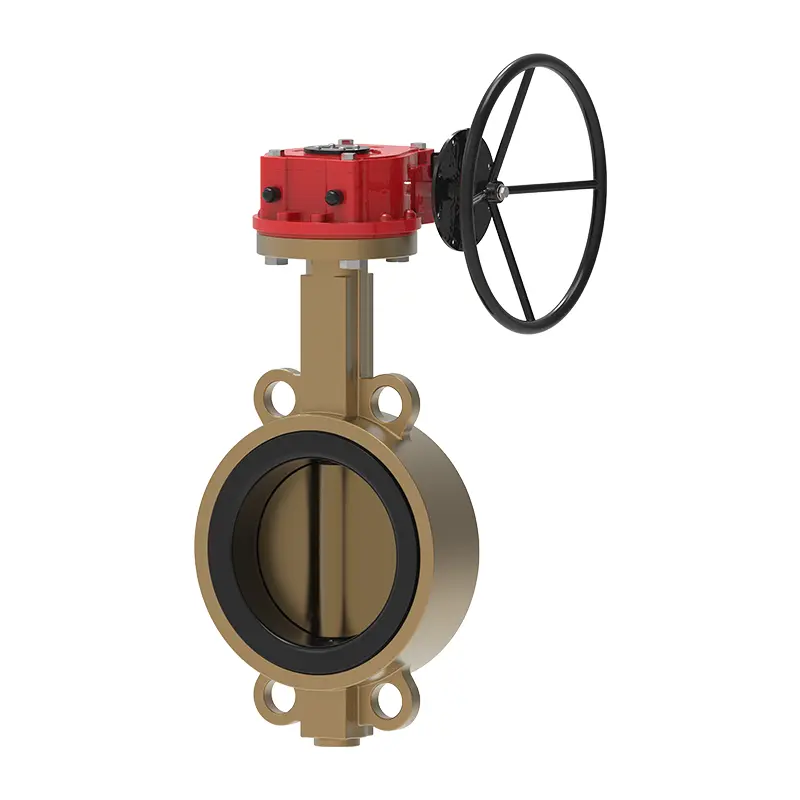

Бронзова вафла с пеперуда

Бронзовата вафла на Waits Valve Ltd. е въртящ се клапан с визуална индикация дали клапанът е напълно отворен. С усъвършенстван двоен или троен ексцентричен дизайн, който ефективно намалява износването на повърхността на уплътнението и понижава работещия въртящ момент, можете да използвате този клапан за години за един долар, елате и договаряте бизнес с нас!

Изпратете запитване

Описание на продукта

Бронзовата вафал на Waits Valve Butrely често се използва в системите за противопожарна защита като системен клапан за контрол и зонен клапан. Той използва автоматична технология за заваряване на ролки, за да образува метална бариера между течната среда и атмосферата. Waits Valve е оборудван с бавно затваряща се скоростна кутия с ръчно колело, за да намали риска от воден чук.
Той използва структурата на духането вътре: долният край на духането от неръждаема стомана е заварен към стъблото на клапана, за да се предотврати ерозирането на ствола на клапана; Другият край на камбаните образува статично уплътнение между тялото на клапана и капака. Този дизайн на двойно уплътнение гарантира, че дори и да се провали, опаковането на стъблото на клапана все още може ефективно да предотврати изтичането. Крънките са заварени към стъблото на клапана, за да се поддържа стабилни работни характеристики и да се избегне вибрацията на стъблото на клапана, причинена от движението на ядрото на клапана. Този клапан е идеален за тръбопроводи, които носят пара, запалими и експлозивни материали, термично масло, висока чистота и токсични материали.

Стандарти за изпълнение Бронзова вафла пеперуда клапан
Стандарти за дизайн	Пожар 609, EN593
Фланец стандарт	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Връзка	RF, ff
Приемане на тест	Пожар 598 EN12266
Дължина на структурата	API609/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за пожар	/
Стандарт с нисък изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175

Приложение-бронзова вафла пеперуда клапан
Размер	NPS 2 ″ ~ nps48 ″ dn50 ~ dn1200
Обхват на налягането	CL125 ~ CL150 PN6 ~ PN16
Температурен диапазон	-20 ℃ ~ 200 ℃
Приложение	Вода, нефт, газ, морска вода и слабо корозивни течности
Режим на задвижване	лост, електрически, пневматични, хидравлични, предавки
Корпуване на клапана	Al - бронз
Ядрото на клапана	Al - бронз
Уплътняваща повърхност	EPDM, PTFE, NBR
Вентил стъбло	Неръждаема стомана 416, F316, F304 или Al - бронз

Характеристики
Всички клапани са оборудвани с вграден мониторинг на мониторинг анти-Tamper превключвател. Превключвателят срещу Timper ще изпрати сигнал, че клапанният диск се е преместил от напълно отворена позиция.
Диапазон на налягане:
CL125 ~ CL150 PN6 ~ PN16
Размер:
NPS 2 ″ ~ nps48 ″ dn50 ~ dn1200
Всички клапани са оборудвани с възли на превключватели против Tamper,
Подходящ за употреба на закрито и на открито.
С бавно затваряне и бавни функции за отваряне може да предотврати лесни щети
Бронзовият вафлен клапан Waits Bronze Vafer предлага проста и компактна конструкция, включваща малък размер, леко тегло и минимални компоненти за лесна инсталация, разглобяване, поддръжка и монтаж във всяко положение. Лесната му работа позволява на диска да се върти 0 ° -90 ° около оста за бързо отваряне/затваряне само с 90 ° завой, осигурявайки отлични характеристики за контрол на течността.
С надеждни показатели за уплътняване той използва меко уплътняване, обикновено каучуково или други еластични материали, вградени около диска или в тялото на клапана, за да осигури плътно затваряне, което го прави подходящ за различни среди, особено в приложения за търсене на високо уплътнение.
Изработен от алуминиев бронз, той може да се похвали с корозионна устойчивост, идеална за тръбопроводи с корозивна среда като морска вода, киселини и алкали, удължавайки експлоатационния живот на клапана.
Широката му приложимост позволява използването при тежки условия като десулфуризация, вакуум и системи за обезсоляване на морска вода чрез избор на материали (например различни дискови и седалки) и безкрайни връзки на дисковия вал.
