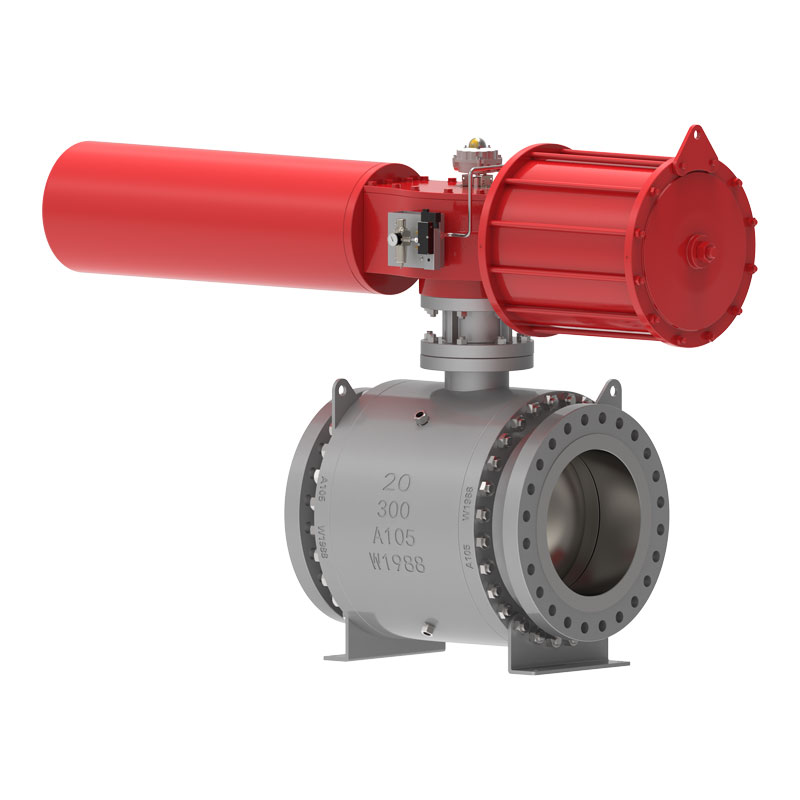

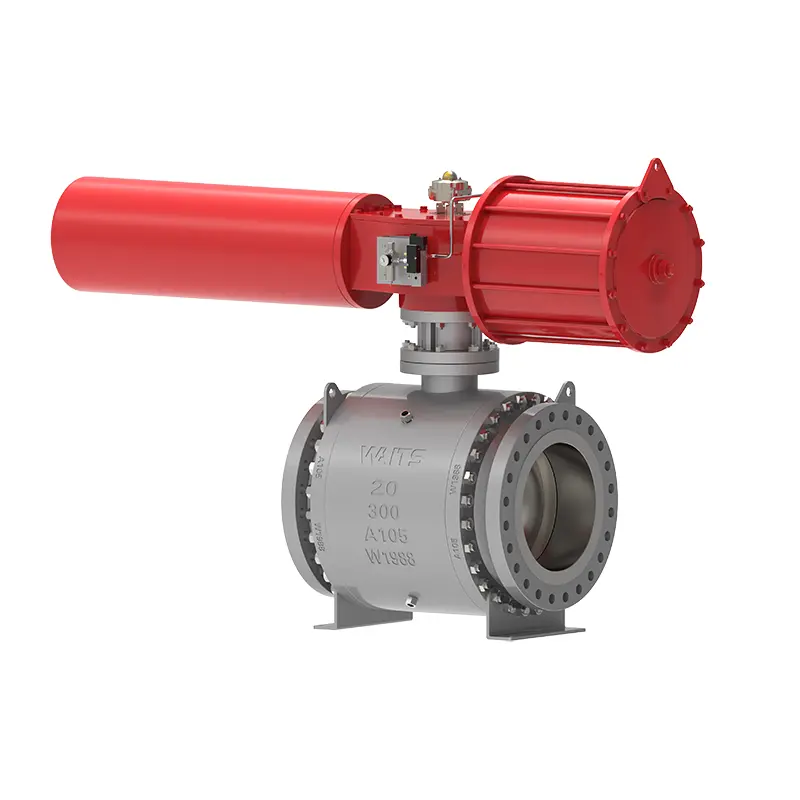

Сферичен кран с палец

Waits Valve, със своята пълна производствена линия, може да ви предостави продукти за сферични кранове. Имаме богат опит в проектирането и производството на клапани, като настояваме за качеството на продуктите и свързаните с тях услуги, преференциални цени на продуктите и навременна доставка. Ние обмисляме напълно различни приложения и приемаме различни производствени стандарти, като API6D/ISO17292/BS5351 и др.

Изпратете запитване

Описание на продукта

Сферичният кран със стоманен кран е проектиран и произведен с пълно отчитане на производителността и цялостния живот при употреба. Тялото на клапана е изковано с висококачествени материали, топката е монтирана, а средният фланец и гърлото са завинтени с болтове. Седалката на клапана нагоре и надолу по веригата е ефект на едно бутало, DBB функция. В същото време има три структури за уплътнение между леглото на клапана и топката:

1. Традиционна структура с меко уплътнение;

2. Триъгълна структура на пръстеновидно уплътнение;

3. Твърда уплътнителна структура.

Стандарти за изпълнение

Стандарти за проектиране	API 6D, API 608, ASME B16.34, ISO 17292, BS5351;
Стандарти за фланци	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627;
Методи на свързване	RF, RTJ, BW
Тестване и приемане	API598, API 6D, BS12569;
Структурна дължина	ASME B16.10, BS 558, BS12982, ISO 5752;
Нива на налягане и температура	ASME B16.34、
Изисквания за противопожарна защита	API6FA API607
Стандарти за ниски течове	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103， NACE MR 0175

Приложение

Размер	NPS 1” ~ 60” DN25~DN1500
Диапазон на налягането	Клас 150~ 2500 PN10-PN420
Температурен диапазон	；-196℃ ~ +260℃
Обхват на приложение	Чешмяна вода, канализация, строителство, петрол, химическа промишленост, храна, медицина, текстил, електричество, корабостроене, металургия, енергийна система и др.
Режим на шофиране	Турбинни, пневматични, електрически
Тяло на клапана	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Отливки: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Топка	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Поддържащ пръстен за седлото на клапана	Поддържащ пръстен на седалката: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Вложка на седлото на клапана	PTFE, RPTFE, найлон, девлон, PEEK
Стебло на клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характеристики на производителността

1. Стеблото на клапана е проектирано да предотвратява изхвърлянето на стеблото на клапана от тялото на клапана поради неправилна работа.
2. Сферичният кран има огнеупорно и антистатично устройство.
3. Отворите за инжектиране на грес за аварийно уплътняване са проектирани при уплътнението на леглото на клапана и уплътнението на стеблото на клапана. Нормалното уплътняване не разчита на уплътнителна грес. Когато уплътнителната повърхност е повредена и причини изтичане, може да се инжектира уплътнителна грес за спешен ремонт. Всеки порт за впръскване на грес е оборудван с вентил за впръскване на грес и вграден еднопосочен клапан.
4. Изпускателен вентил е монтиран в най-ниската позиция на тялото на клапана за обезвъздушаване и източване на кухината на клапана; в горната част на корпуса на клапана е монтиран вентилационен клапан за обезвъздушаване и почистване на кухината на клапана онлайн. Изпускателният вентил и вентилационният вентил могат да бъдат изолационни вентили или специални изпускателни съединения, за да осигурят безопасност, надеждност и удобство.
5. Той е оборудван със свързваща плоча, която може да съвпада с различни задвижващи устройства, включително дръжки, червячни предавки, електрическа, пневматична връзка, връзка газ-течност, електрохидравлична връзка и др.
6. Клапанът със заварени краища може да регулира материала на краищата на вентила (преходна секция) според класа на материала на тръбопровода на потребителя, за да осигури адаптивност и заваряемост на якостта на материала. За вентили с ръкави в двата края, дължината на ръкавите може да гарантира, че операциите по заваряване на място няма да повлияят на уплътнителните материали.
7. Заровен дизайн. За вкопани вентили стеблото на клапана се удължава според нуждите на проекта, за да се улеснят надземните операции, а съответните устройства за впръскване на грес, изпускане на отпадни води и вентилационни устройства се удължават от тръбата до земята. Височината на вкопаната и повдигната клапа се предоставя от клиента.
