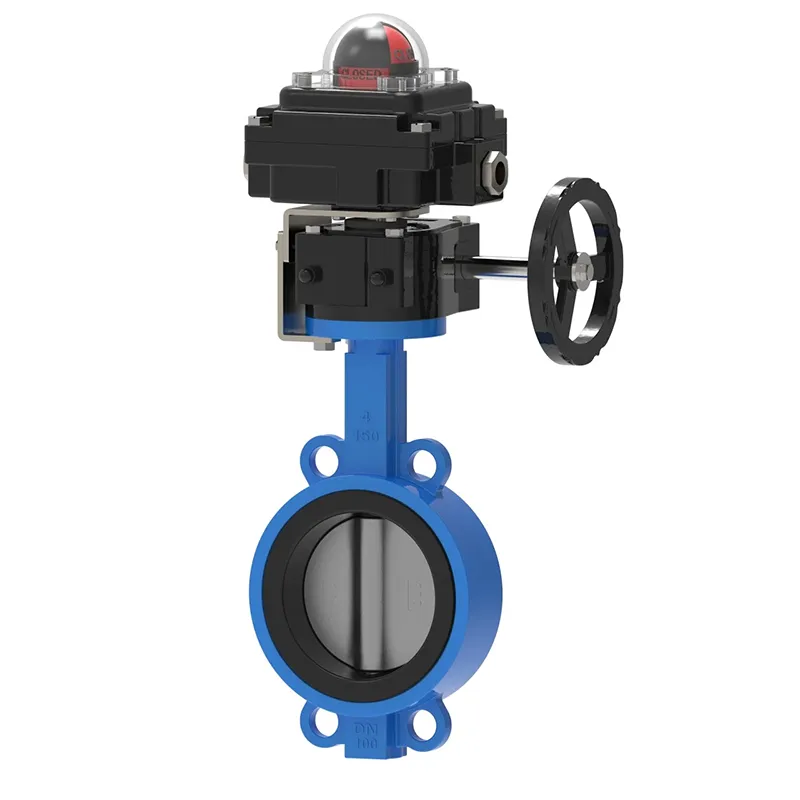

Бътерфлай клапа с краен изключвател

Тъй като фабриките и техните процеси стават все по-сложни и разчитат повече на обратна връзка в реално време, много клиенти все повече изискват електрическа обратна връзка както за ръчни, така и за автоматични вентили. Всеки вентил е различен, така че модификацията на клапана Waits Butterfly Valve с краен превключвател ще предостави персонализирани услуги въз основа на примерни клапани и необходими превключвателни кутии.

Предимство

Евтин продукт за индикация на положението на клапана

Обвивка с горещо топящо се лепило с прах за печене

2-канален еднополюсен двоен механичен превключвател (SPDT), номинален ток 16 ампера

Можете да посочите състоянието на включване/изключване чрез ясно видима сферична светлинен индикатор

Камерата се настройва лесно, а калибрирането на място е лесно. Не са необходими инструменти.

Два 1/2-инчови NPT кабелни интерфейса

Бътерфлай клапата с краен прекъсвач е ръчен краен изключвател, подходящ за до 8-инчови сферични кранове и дроселни клапи. Вентилът отговаря на стандарта ISO5211, отговаря на рейтинга NEMA 4X и е оборудван с вградено заключващо устройство. Стандартен SPDT 10 ампера при 120VAC краен изключвател.

Крайният изключвател е електромеханично устройство, което механично свързва задвижващ механизъм с електрически превключвател. Крайният изключвател е устройство за управление, което се захранва от движението на обект. Накратко, крайните изключватели могат да наблюдават движението на други обекти.

Механичните крайни изключватели имат висока точност и повторяемост. Контактните сензори се използват за откриване на присъствието и положението на обекти в промишлени операции.

Типовете крайни изключватели обикновено се разделят на четири категории: тип мустаци, тип ролка, тип лост и тип бутало. Те са конфигурирани като нормално отворени, нормално затворени или и двете. В някои приложения крайните изключватели са заменени от сензори за близост.

Когато обект влезе в контакт с лоста на крайния превключвател (или буталото), лостът ще се премести на предварително определено разстояние, докато контактът се активира. Преходът се отнася до преместване на лоста извън предварително определеното разстояние за движение. основни точки.

Спецификация на крайния изключвател

Тъй като дроселната клапа с краен превключвател е проектирана за специфични операции, всеки краен превключвател трябва да бъде калибриран според приложението. Моля, прегледайте следните параметри, за да оцените съвместимостта на крайния превключвател с вашето целево приложение.

Корпус: лят под налягане алуминий: уплътнение с О-пръстен

Опционални конструкции от неръждаема стомана 304 и 316

Покритие: полиестерно прахово покритие (часове)

О-пръстен: нитрилен каучук (стандартен) -25 ℃ -85 ℃ (час)

Тип среда: 4, 4X, IP67

Взривозащитен клас: Cl 1 зона 1, Ex d IIC T6 Gb

Регионална класификация: Nema 4, Nema 7

Закопчалка: Неръждаема стомана

Ос: Namur неръждаема стомана

Две половин инчови NPT резби

Контакти на клеморед: 8

Работно напрежение: 120VAC, 12VDC, 24VDC

Монтажна скоба: MB – 3,4:30 x 80, 130 H: 20, 30 (неръждаема стомана)

Температурен диапазон: -20 ℃ -85 ℃

Сензори: механичен превключвател CROUZET (стандарт), превключвател за близост (опция)

Модел: IP-67 (N4), ALS-500M (взривозащитен)
