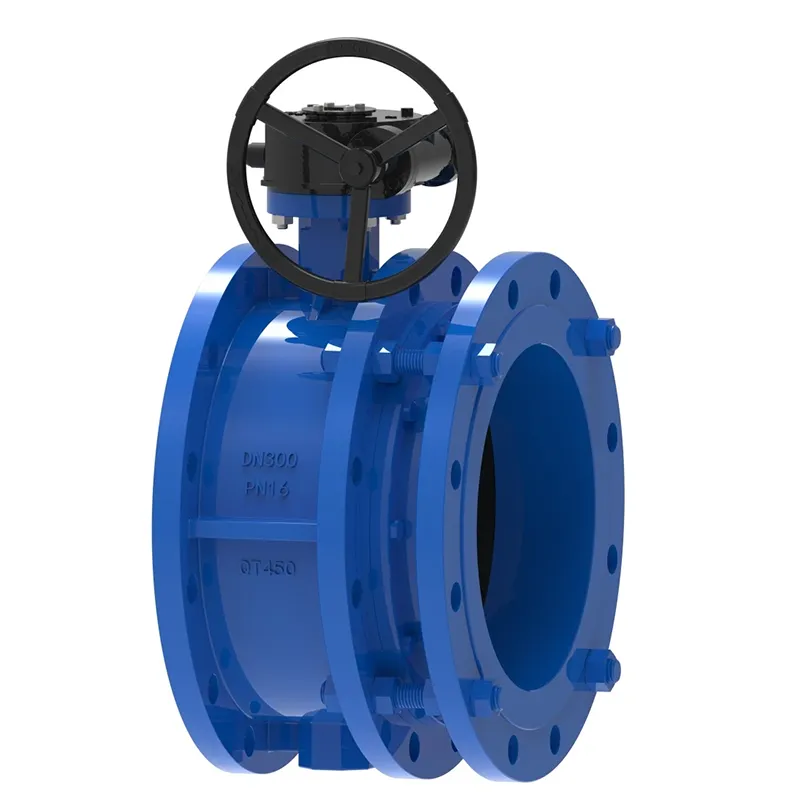

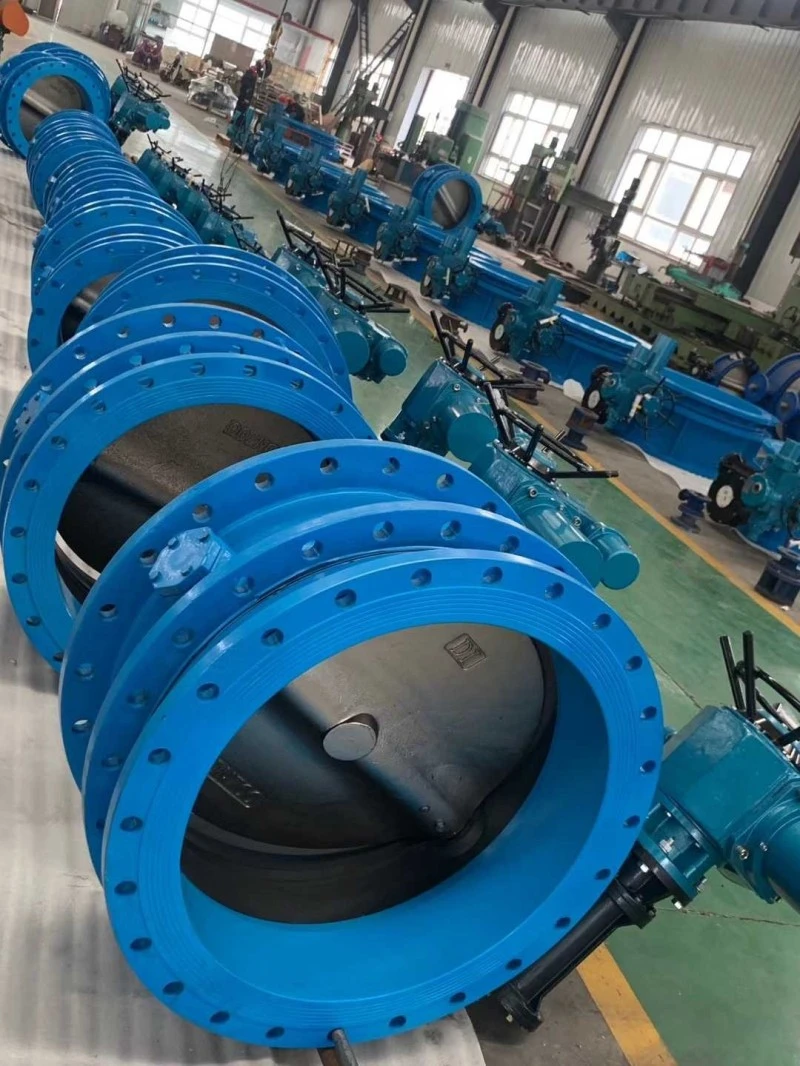

Концентрична дроселова клапа

Усъвършенстваната телескопична концентрична дроселна клапа е монтирана в посоката на диаметъра на тръбопровода. В цилиндричния канал на тялото на телескопичната дроселна клапа дискообразната плоча на пеперуда се върти около оста с ъгъл на въртене между 0 ° и 90 °. Когато се завърти на 90 °, вентилът е напълно отворен. Подходящ за температури ≤ 80 ℃, използвани в петролна, химическа, хранителна, фармацевтична, текстилна, хартиена промишленост, електроснабдяване, водоснабдяване и дренаж, газопроводи за регулиране на потока, прихващане на медии и компенсиране на топлинното разширение и свиване на тръбопровода.

Предимства:

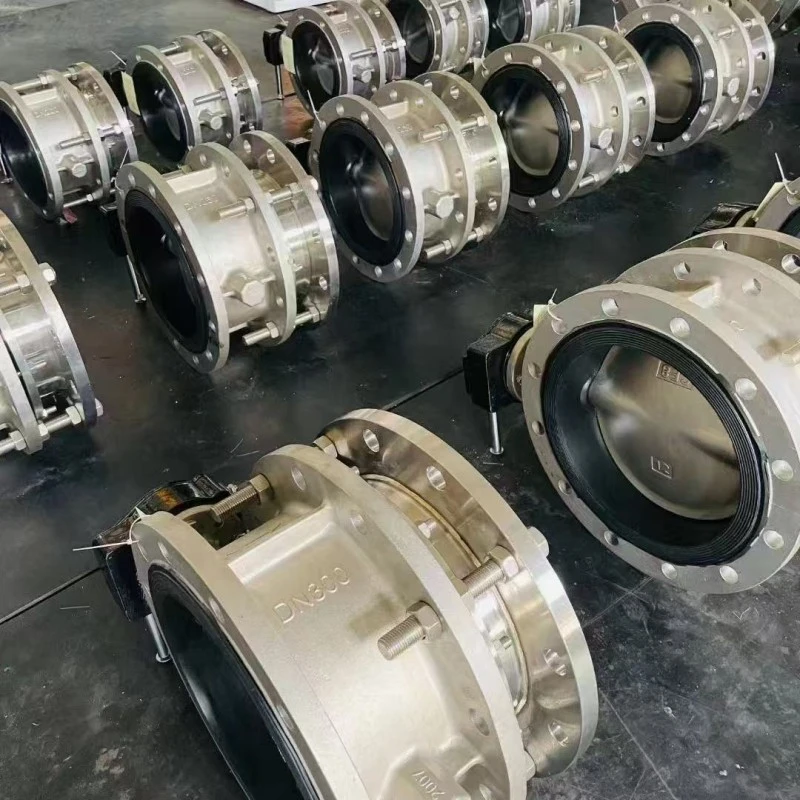

Телескопичната концентрична дроселна клапа (със структура, която може да се простира в рамките на определен диапазон от дължина) не само улеснява разглобяването на клапата, но също така намалява напрежението в тръбопровода и защитава клапата. В същото време той също компресира метода на монтаж на дроселните клапи и компенсаторите, което прави пространството по-компактно. Обикновено тези видове клапани не изискват специална поддръжка и изискват само редовно наблюдение на разширяващите се и свиващите се части за течове и отделяне.

Методът на монтаж на телескопичната концентрична дроселна клапа има големи предимства, тъй като трябва да се разглоби само компенсаторът, което спестява много място за поддръжка и постига поддръжка без вентил (дроселите клапи са по-тежки, компенсаторите са по-леки и интензивността на труда е по-ниска).

Предпазни мерки при инсталиране:

1. Строго се забранява демонтажът на дроселови клапи с разглобени разширителни фланци на строителната площадка на тръбопровода; Строго е забранено многократното удължаване или скъсяване на телескопичната дроселна клапа на място.

2. Тръбите в двата края на разширителния вентил трябва да са концентрични, а двете повърхности на фланеца на тръбите трябва да са успоредни;

3. Болтовете за фиксиране на фланеца трябва да бъдат затегнати симетрично и не затягайте фиксиращите болтове на фланеца със сила от едната страна;

4. Разширителната тръба е монтирана зад вентила;

5. Разширителната част на разширителния вентил не трябва да се монтира в ъгъла или края на тръбопровода.

6. Дерфлай вентилът на разширителния фланец трябва да бъде поставен хоризонтално преди монтажа и не трябва да се удря по желание;

7. Структурната дължина на телескопичната концентрична дроселна клапа е минималната фабрична дължина и се изтегля до монтажната дължина (т.е. проектната дължина) по време на монтажа;

Когато дължината между тръбопроводите надвишава монтажната дължина на разширителния дроселен клапан, моля, регулирайте разстоянието на тръбопровода и не дърпайте със сила разширителния вентил, за да избегнете повредата му;

9. Бътерфлай клапата на телескопичната концентрична дроселна клапа може да се монтира във всяка позиция. Когато се използва за температурна компенсация, след завършване на монтажа на тръбопровода, трябва да се монтират скоби в двата края по оста на тръбопровода, за да се предотврати издърпването на разширителната тръба на разширителния вентил. Опорната сила на скобата се изчислява по следната формула и е строго забранено премахването на скобата по време на работа;

Как да изберем:

Структурната форма на телескопичната концентрична дроселна клапа е разделена на два типа: концентрична телескопична дроселна клапа и ексцентрична телескопична дроселна клапа. Според различните работни механизми, той може да бъде разделен на телескопични дроселни клапи, задвижвани с червячна предавка, пневматични телескопични дроселни клапи и електрически телескопични дроселни клапи.

Според различните уплътнителни материали, той се разделя на меки уплътнени телескопични дроселни клапи и метални твърди уплътнени телескопични дроселни клапи.

Телескопичните концентрирани дроселни клапи обикновено се използват за тръбопроводи за чиста вода с температури T>80 ℃ и тръбопроводите не са корозивни. Телескопичните дроселови клапи с твърдо уплътнение обикновено се използват в тръбопроводи за топлопренос на пара с температури T>425 ℃. Ето защо при избора на телескопична дроселна клапа е необходимо да се изяснят средата, температурата, налягането и др., за да се направи правилният избор.
