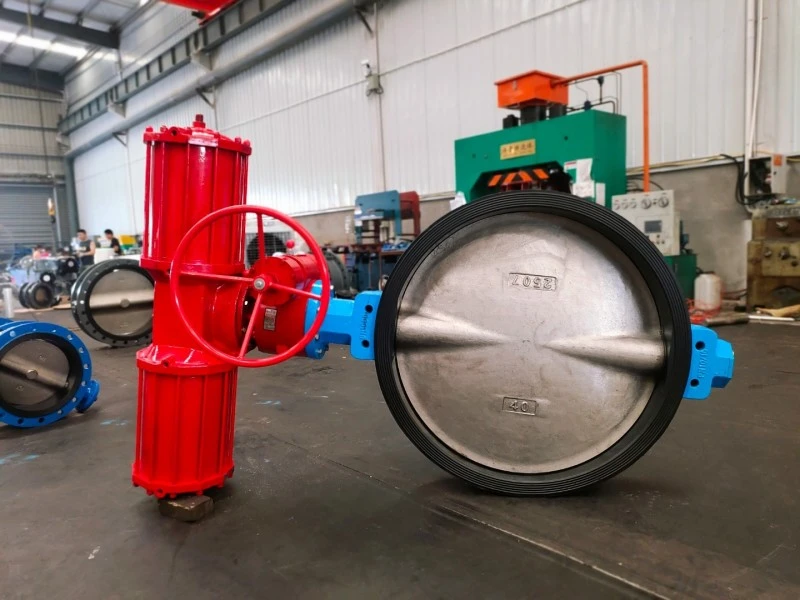

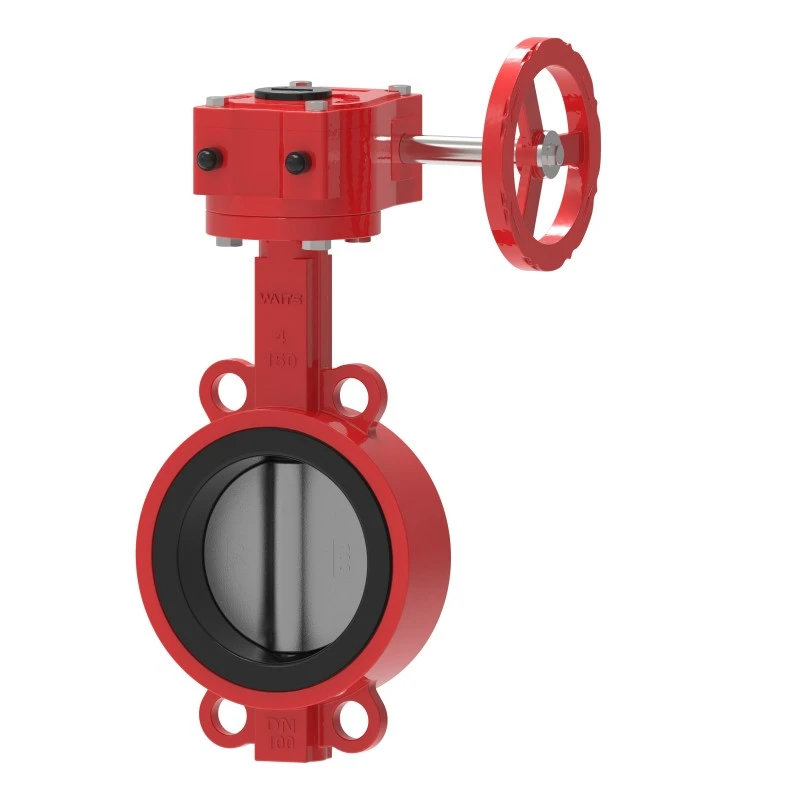

Противопожарни съоръжения Wafer Butterfly Valve

Вафленият дроселен клапан Fire Gear от Waits Valve е основният продукт от моята противопожарна серия и е получил сертификат ISO 9001 от DNV, Bureau Veritas, ABS и Lloyds. Тази серия дроселни клапи използва висококачествено тяло и плоча на клапан B148 C9500, както и стебло на клапан Monel K500. Ако имате други изисквания, не се колебайте да се свържете с нас!

Плочата на пеперуда е разположена в центъра на тръбопровода и прът, минаващ през плочата на пеперуда, е свързан към задвижващия механизъм извън клапана. Въртящите се задвижващи механизми могат да направят плочата на пеперуда успоредна или перпендикулярна на посоката на потока на течността. За разлика от сферичните кранове, дроселните клапи винаги са разположени в обхвата на потока на флуида, така че независимо от позицията на вентила, във флуида ще настъпи спад на налягането.

Характеристика:

Вафленият дроселен клапан Fire Gear отговаря или надвишава изискванията на стандартите EN 593 и MSS SP-67.

Дизайнът на диска на клапана за сулфуриране постига херметично затваряне.

Вафливата дроселна клапа Fire Gear е подходяща за вътрешна и външна употреба.

Индикатор за позиция във формата на флаг.

Вграден превключвател за наблюдение.

Размерът на края на жлеба трябва да отговаря на стандарта AWWA C606 или на други IPS стандарти за тръбопроводи.

Размерите лице в лице отговарят на стандарта MSS SP-67.

UL/ULC 1091 сертификат, FM 1112 сертификат, VdS 2100-08en и 3C сертификат, както и CNBOP сертификат.

Номинално работно налягане:

UL/ULC сертификат: 300 psi

FM сертификат: 300 psi

VdS и 3C сертификат: 16 bar

Описание на продукта

Тяло на клапана: чугун с кълбовиден чугун GGG40/50 или чугун GG25

2-вентилно стебло: SS420/SS431/SS416

3-Пеперуда плоча: сферографитен чугун, чугун. SS304 (CF8) неръждаема стомана

Седло на 4 клапана: EPDM или PTFE

Стебло на клапана: неръждаема стомана

6-Вътрешно и външно покритие от епоксидна смола, с дебелина над 250 микрона

7- Методи на свързване: тип скоба, тип уши, тип фланец

8- Работно налягане: PN10/16; Диапазон на размерите: 2 инча до 72 инча

9- Стандарти за проектиране: DIN, EN558-1, API609; Горен фланец: ISO 5211;

10-Режим на работа: Ръчно колело или червячна предавка
