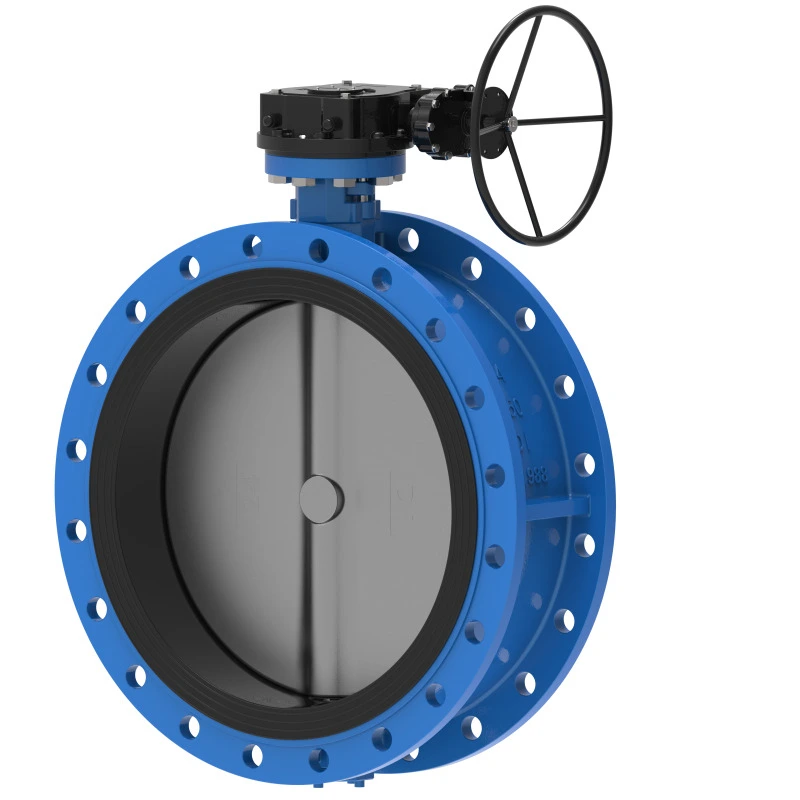

Концентрична дроселна клапа с фланец на зъбно колело

Концентричният дроселов клапан с фланец на зъбно колело може да се персонализира за различни инсталации; вътрешната опорна опора предотвратява провисването и изтичането на диска при вертикален монтаж. Предлага се до DN2400 (96").

Изпратете запитване

Описание на продукта

Фланцовата концентрична дроселова клапа с голям размер е идеална за градски системи за вода и охлаждане на електроцентрали. Дизайнът с ниско съпротивление на потока осигурява стабилна производителност при висок поток. Предлага се с ръчно, пневматично или електрическо задвижване за надеждно запечатване и ефективна, надеждна работа.

Стандарти за изпълнение

Стандарт за проектиране	API 609, EN 593, BS 5155, GOST
Краен стандарт	ANSI B16.1 CL. 125LB и B16.5 CL. 150 LB DIN 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 и PN16 AS 2129 Таблица D и E BS 10 Таблица D и E MSS SP44 CL. 150 LB AWWA C207 150LB ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16
Проверка и тест	API 598, IS0 5208, EN 12266-1, GOST
Лице в лице	AP 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Горен фланец	ISO 5211

Приложение

Работна температура	-45 ℃ ~ 150 ℃
Размер	2"-80", DN50-DN2000
Работно налягане / CWP	16BAR 10BAR
Черупка	24BAR 15BAR
Печат	18BAR 10BAR
Въздушен тест	6BAR 6BAR
Работна среда	Баласт и трюмна система Химическа обработка Инсталации за обезсоляване, Сондажни платформи, Питейна вода Сух прах, Храни и напитки, Газови инсталации HAVC Минна промишленост, Хартиена промишленост, Боравене с пясък, Морска вода, Захарна промишленост Термотехническо пречистване на водата Отпадъчни води
Оператор	Лост, скоростен, електрически, пневматичен и др.
Материал на тялото	Чугун, сферографитен чугун, въглеродна стомана, неръждаема стомана, AL-бронз и др.
Диск	Чугун, сферографитен чугун, въглеродна стомана, неръждаема стомана, AL-бронз
Стъбло	2CR13 F304 F316 F51 F53 Монел K500
Седалка	BUNA NBR EPDM VITON PTFE HEPDM Неопрен Hypalon Естествен каучук
