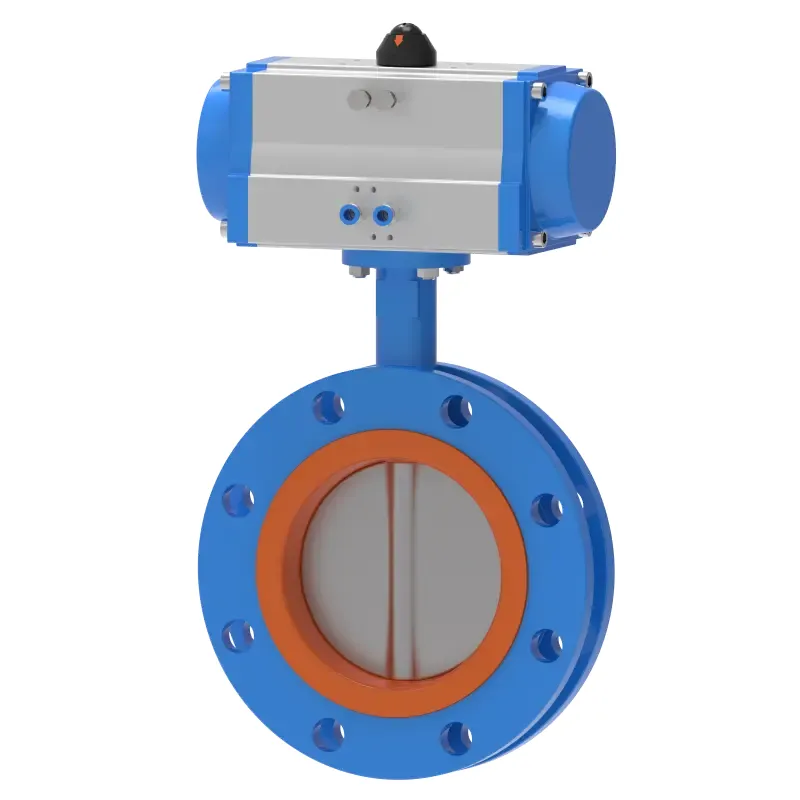

U-тип фланец бътерфлай клапа

Waits valve U-образният фланцов бътерфлай вентил е издръжлив, малък по размер, лек и се състои само от няколко части. Освен това може бързо да се отваря и затваря. Когато фланцовият дроселен клапан е в напълно отворено положение, дебелината на дроселната плоча е единственото съпротивление за средата да тече през тялото на вентила, така че спадът на налягането, генериран от вентила, е много малък и има по-добри характеристики за контрол на потока. Типовете уплътнения на дроселната клапа U-тип са еластично уплътнение и метално уплътнение. Еластичен уплътнителен вентил, уплътнителният пръстен може да бъде вграден в тялото на клапана или монтиран около плочата на пеперуда.

Характеристика

1. Бътерфлай клапата има проста структура, малък обем, леко тегло и се състои само от няколко части. В допълнение, просто завъртете на 90 ° за бързо отваряне и затваряне, което го прави лесен за работа. В същото време вентилът има добри характеристики за контрол на течността.

2. Структурата е проста и компактна и може бързо да се отваря/затваря на 90 °.

3. Изключително нисък работен момент, енергоспестяващ.

4. Кривата на потока клони към права линия, което показва отлична производителност на регулиране.

5. Широка гама от избор на материали, подходящи за различни медии.

Просто завъртете на 90 ° за бързо отваряне и затваряне, лесен за работа. В същото време дроселната клапа с фланец U-тип има отлични характеристики за контрол на течностите.

Животът на металните уплътнени вентили обикновено е по-дълъг от този на еластичните уплътнени вентили, но е трудно да се постигне пълно уплътняване.

Сравнение между дроселна клапа с фланец U-тип и дроселна клапа с двойна скоба

1. Материал (прилика):

Тяло на клапана: сив чугун; сферографитен чугун; Въглеродна стомана.

Вентилна шайба: сферографитен чугун (никелиран или с найлоново покритие); 304/316 неръждаема стомана; Алуминиев бронз.

Стебло на клапана: 410/416/304/316 неръждаема стомана.

Седло на клапана: EPDM гума; нитрилен каучук; тефлон; Флуорокаучук; Хепарен; Хлоропренов каучук; Метално седло на клапана.

2. Налягане (прилика):

КЛАС 125/150； PN10/16/25

3. Обхват на приложение:

Фланцовата дроселна клапа U-тип се различава от дроселната клапа със скоба или ухо по това, че използва фланцови връзки и има по-къса дължина на крайната страна.

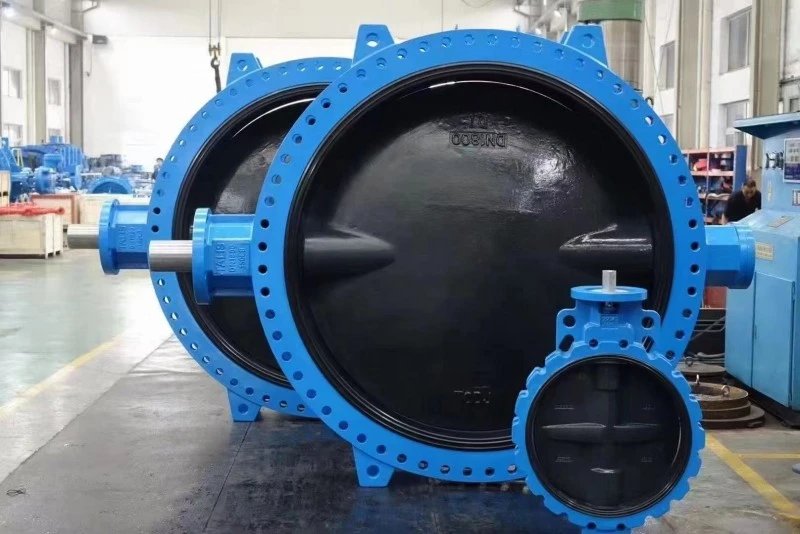

Ако трябва да се използват дроселни клапи за контрол на потока, най-важното е да изберете правилния размер и тип клапа. Структурният принцип на бътерфлай клапите е особено подходящ за направата на вентили с голям диаметър. Бътерфлай клапите се използват не само в общи индустрии като нефт, природен газ, химикали и пречистване на вода, но и в системи за охлаждаща вода на топлоелектрически централи.

Ако трябва да се използва дроселна клапа тип U за контрол на потока, най-важното е да изберете правилно размера и типа на клапата. Структурният принцип на дроселните клапи е особено подходящ за производство на вентили с голям диаметър. Бътерфлай клапите се използват не само в общи индустрии като нефт, природен газ, химикали и пречистване на вода, но и в системи за охлаждаща вода на топлоелектрически централи.
