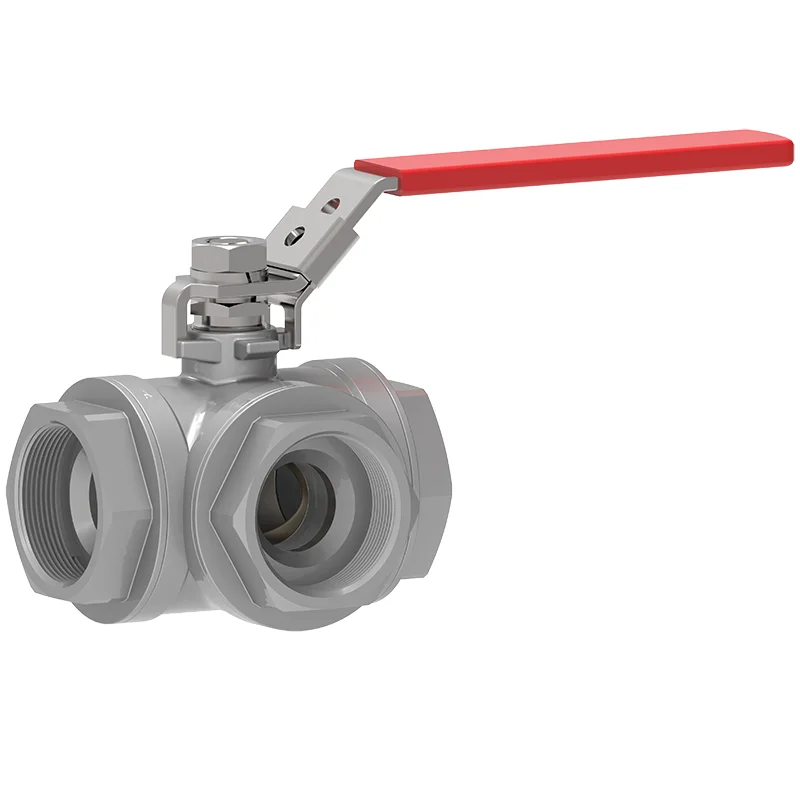

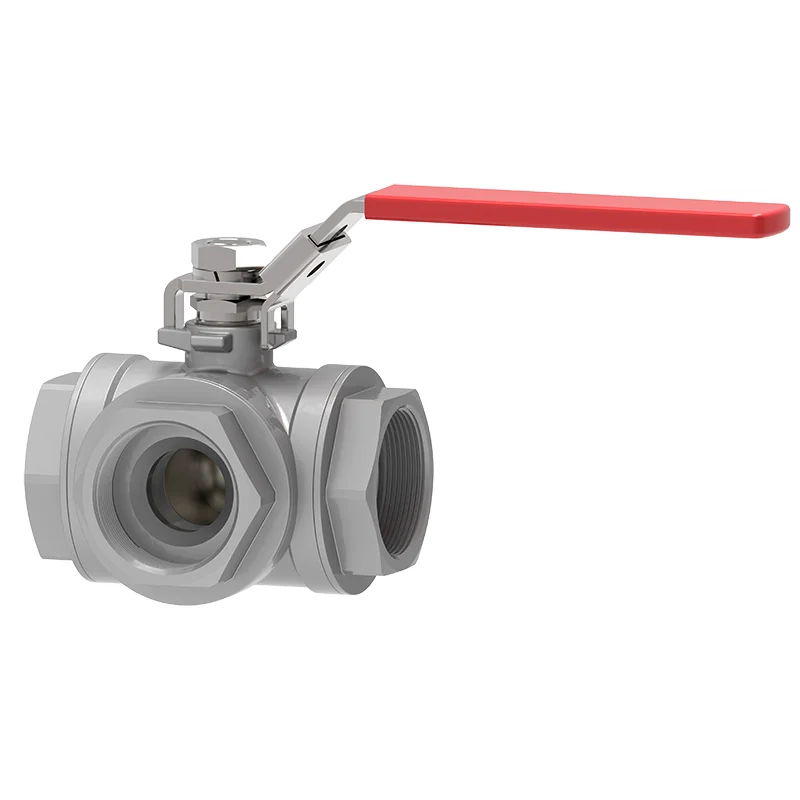

3-посочен NPT топка клапан

Waits вентил 3-посочен NPT топлен клапан приема напреднала мека и твърда уплътнител, за да постигне ултра ниско изтичане. Мекото уплътнение на PTFE може да осигури плътно уплътняване при условия на ниско налягане, докато металното твърдо уплътнение е направено от трайни материали и прецизно смилане. Когато сте на висока температура, високо налягане или корозивна среда, вашите инженери могат да постигнат нулев изтичане, ако използват нашите продукти.

Изпратете запитване

Описание на продукта

Висококачественият 3-посочен NPT точен клапан, проектиран и произведен от клапана Waits, се състои главно от корпус на клапана, топката, стъблото и уплътняващото устройство. Топката като основен компонент си сътрудничи тясно със седалката на клапана, за да постигне уплътняване. Всеки порт приема вътрешна нишка на NPT за лесна инсталация. Стъблото на клапана преминава през тялото на клапана и се свързва с топката. Завъртете стъблото на клапана и топката се върти в корпуса на клапана, като по този начин осъзнава превключването и контрола на течният канал.

3-посоченият NPT топлен клапан е нашата серия от ръчни точни клапани от неръждаема стомана от неръждаема стомана. Клапанът се състои от корпус на клапана и крайни капачки за три порта. Когато са необходими множество режими на поток, трипосочният клапан може да се използва за контрол на потока. Тези клапани могат да постигнат един и същ ефект, без да инсталират трипосочни и множество клапани.

Ако трябва да отклоните медиите от един източник на две различни места или от множество източници на едно място, трипосочният клапан с топка е идеалният избор. Просто завъртете дръжката, за да превключите резервоара, от който се доставя или извлече медията.

Стандарти за внедряване-3-WADE NPT топка клапан
Стандарти за дизайн	API6D/API608/BS5351
Стандарт на резбата	ASME ANSI B1.2
Връзка	NPT
Приемане на тест	Пожар 598 EN12266
Дължина на структурата	API6D/ASME B16.10/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за пожар	API6FA API607
Стандарт с нисък изтичане	API 622
Антикорозионен дизайн	NACE MR 0175

Application-3-Way NPT топка клапан
Размер	NPS 1/2 ″ ~ nps 6 ″ dn15 ~ dn150
Обхват на налягането	CL150 ~ CL2500 PN10 ~ PN260
Температурен диапазон	-20 ℃ ~ 400 ℃
Приложение	Смесване на течна медицина, регулиране на разпределението на водния поток, металургия, производство на хартия, корабостроене, гориво за кораби и др.
Режим на задвижване	Хидравлична, пневматична, електрическа, ръчна и червейна предавка.
Капак на тялото/клапана на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Отливки: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Топка	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel,
Уплътняваща повърхност	Уплътненията на седалката на клапана обикновено са изработени от еластични материали като политетрафлуореетилен
Вентил стъбло	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Гайка на стъблото на клапана	Медна сплав
Пръчка	Графит на азбест, гъвкав графит, политетрафлуоретилен, сплав на желязна основа

Характеристики на продукта

1. 3-посочен NPT с топка вентил възприема L Type или T Type Flow Channel Design, който поддържа отклонение на медиите, сливане и превключване на посоката.

2. Висококачествените уплътнителни материали гарантират добри показатели за уплътняване при високо налягане и висока температура.

3. Waits Valve осигурява разнообразие от материали (като неръждаема стомана, месинг), за да се адаптира към различни корозивни среди.

4. Вашият инженер трябва да се върти само на 90 градуса, за да се отвори/затвори, което е бързо и удобно.

5. Този клапан е с малък размер и светлина по тегло, така че можете да го купите за приложения с ограничено пространство.
