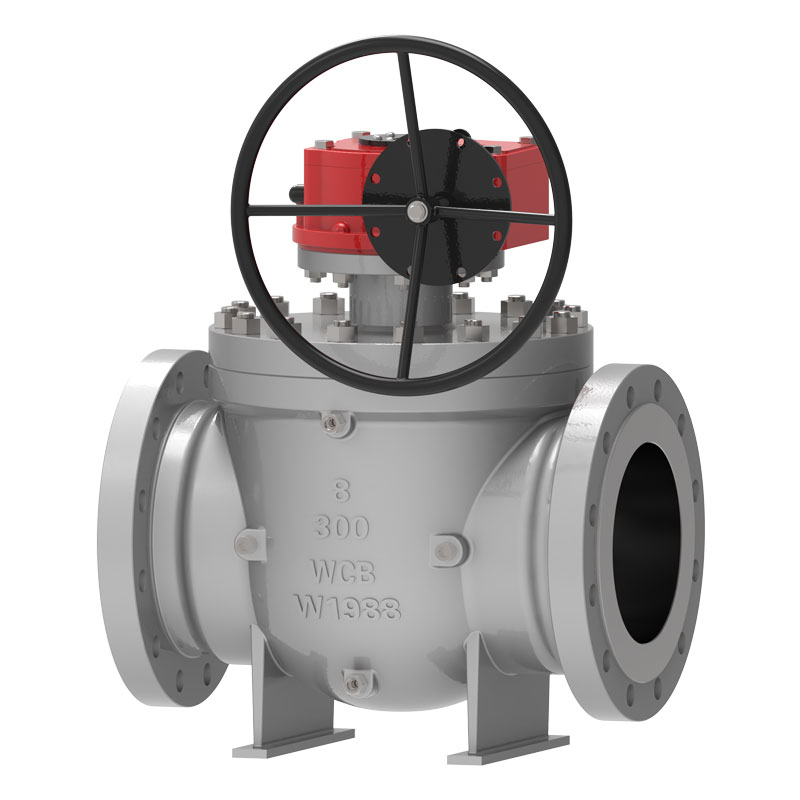

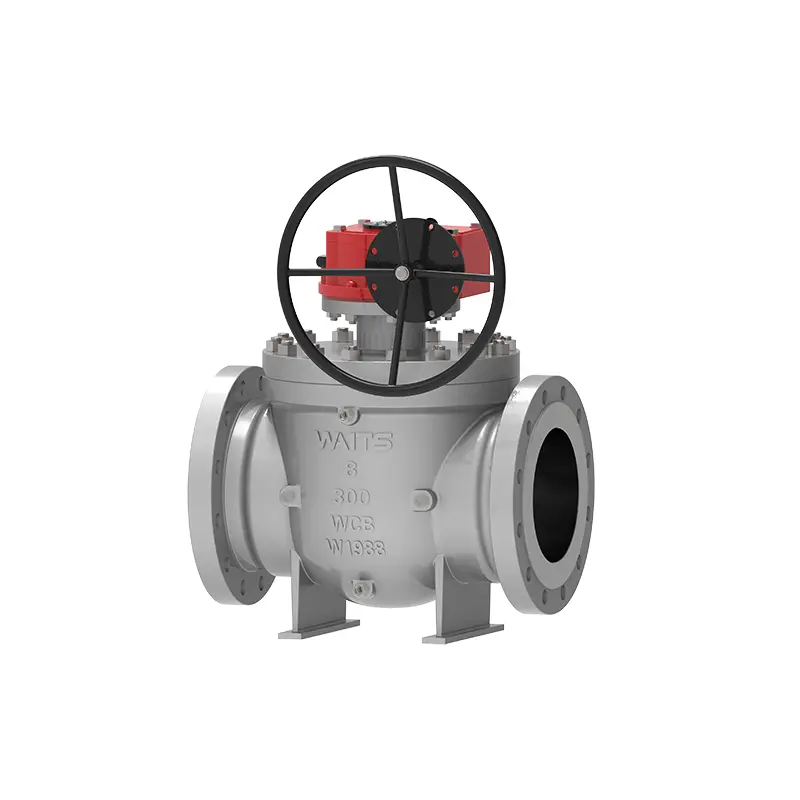

Сферичен кран с горен вход

Waits е голям производител и доставчик на клапани. Пълната му производствена линия може да произвежда висококачествени сферични кранове с горен вход. Този сферичен кран е проектиран, произведен и инспектиран в строго съответствие със стандартите API. Методът на шофиране може да предостави на клиентите много решения. Имаме повече от една производствена база и капацитетът ни за доставка е много надежден, което е много обичано от нови и стари клиенти.

Изпратете запитване

Описание на продукта

Сферичният кран с горен вход се използва главно в тръбопроводи и промишлени системи. Въз основа на традиционен сферичен кран с пълен отвор, той има предимствата на онлайн поддръжка и намалено изтичане. Методът на работа може да бъде ръчен, скоростна кутия, пневматичен, електрически, връзка газ-течност, електрохидравлична връзка и др.

Стандарти за изпълнение

Стандарти за проектиране	API 608, API 6D, ASME B16.34
Стандарти за фланци	ASME B 16.5, ASME B16.47, ASME B16.25,
Методи на свързване	RF, RTJ, BW
Тестване и приемане	API598, API 6D,
Структурна дължина	API 6D, ASME B16.10
Нива на налягане и температура	ASME B16.34、
Изисквания за противопожарна защита	API6FA API607
Стандарти за ниски течове	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS1-1/2″~ 60”DN40~DN1500
Диапазон на налягането	Клас 150~ 2500 PN10-PN420
Температурен диапазон	；-60*C ~ +260°C
Обхват на приложение	Петрол, химическа промишленост, металургия, лека промишленост, електроцентрали, градско водоснабдяване, условия на работа при ниски температури и тръбопроводи на дълги разстояния като нефт, газ и природен газ.
Режим на шофиране	Турбинни, пневматични, електрически
Тяло на клапана	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Отливки: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Топка	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Поддържащ пръстен за седлото на клапана	Поддържащ пръстен на седалката: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Вложка на седлото на клапана	PTFE, RPTFE, найлон, девлон, PEEK
Стебло на клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характеристики на производителността

1. Най-голямата разлика между сферичния кран с горен вход и обикновения вентил е, че може да се поддържа онлайн, без да се разглобява вентилът от тръбопровода, което намалява разходите за поддръжка и удължава експлоатационния живот. Той приема заварена крайна структура и е монтиран на тръбопровода, който не се влияе от напрежението на тръбопровода и гарантира надеждност на уплътнението.
2. Уплътнението на седлото на клапана включва седло на клапана, пръстен на седлото на клапана и други компоненти. Пръстенът на леглото на клапана може да плава независимо в аксиално положение. Чрез пружината за предварително натоварване седлото на клапана може да бъде уплътнено при условия на нулево налягане и ниско налягане. Този дизайн се използва за постигане на възможност за затваряне на клапана при условия на работно налягане и високо налягане. От външната страна на пръстена на леглото на клапана вмъкваме О-пръстени и еластични пръстени, за да осигурим уплътнението между леглото на клапана и тялото на клапана. Когато възникне пожар на мястото на използване на експандиран графит, ефективността на уплътняването също може да се запази. 3. Когато седлото на клапана и уплътнението на стеблото на клапана протекат поради повреда, уплътнителната грес, инжектирана от клапана за впръскване на грес, може да постигне ефекта на аварийно уплътняване. Когато вентилът е в нормално работно състояние, греста може да се инжектира през вентила за впръскване на грес, за да смаже стеблото на клапана и повърхността на топката, което прави отварянето и затварянето по-гъвкави.
4. За вентили, монтирани под земята, стеблото на клапана може да бъде удължено според нуждите и размерът може да бъде според изискванията на клиентите. Всички канализационни тръби, изпускателни тръби и устройства за аварийно впръскване на грес са съответно удължени, а други свързани тръбопроводи са близо до удължената част на клапана. Канализационният вентил, вентилационният вентил и вентилът за впръскване на грес са свързани към земята за монтаж, така че да се улесни редовната поддръжка на главния вентил.
5. Горните и долните стебла на клапаните са проектирани за антистатичност съгласно стандартите API6D и ISO17292.
6. Когато се използва седло на клапан с едно бутало нагоре и се използва седло на клапан с двойно бутало надолу по веригата, клапанът има двойна блокираща функция и може да отреже средата отгоре и надолу по веригата едновременно. Когато масата, задържана в кухината на клапана, е под необичайно налягане поради повишаване на температурата, седлото на клапана може автоматично да освободи налягането (изпускане към страната нагоре по течението).
7. Топката на сферичния кран с горен вход е фиксирана, а повърхността е шлифована, полирана и закалена. Между топката и стеблото на клапана е монтиран плъзгащ лагер за намаляване на триенето и работния въртящ момент.
8. Свързващият фланец между вентила и задвижващия механизъм отговаря на стандартите ISO 5211, което е по-лесно за адаптиране и взаимозамяна.
