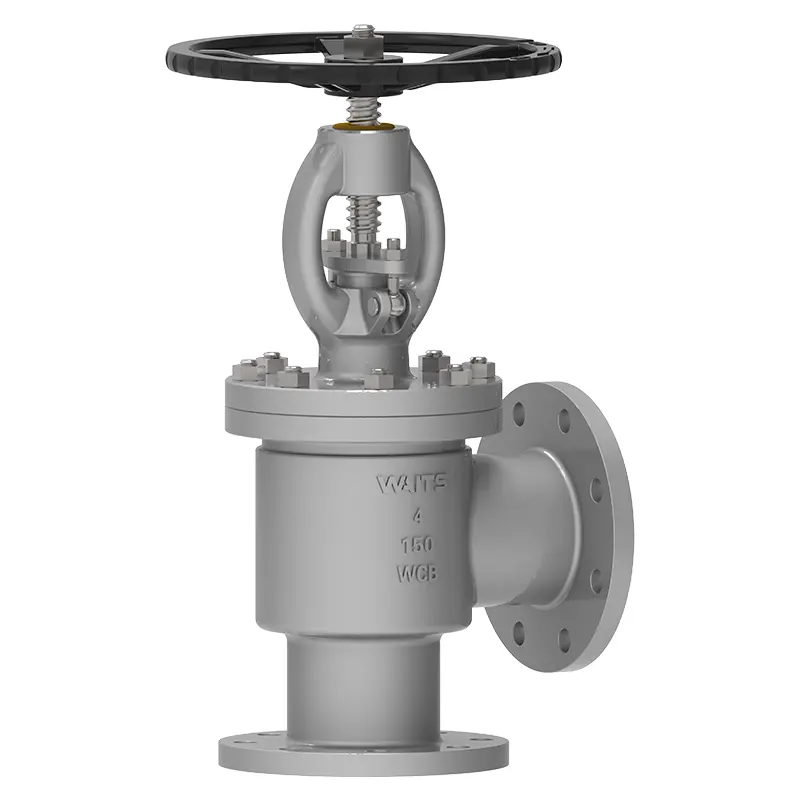

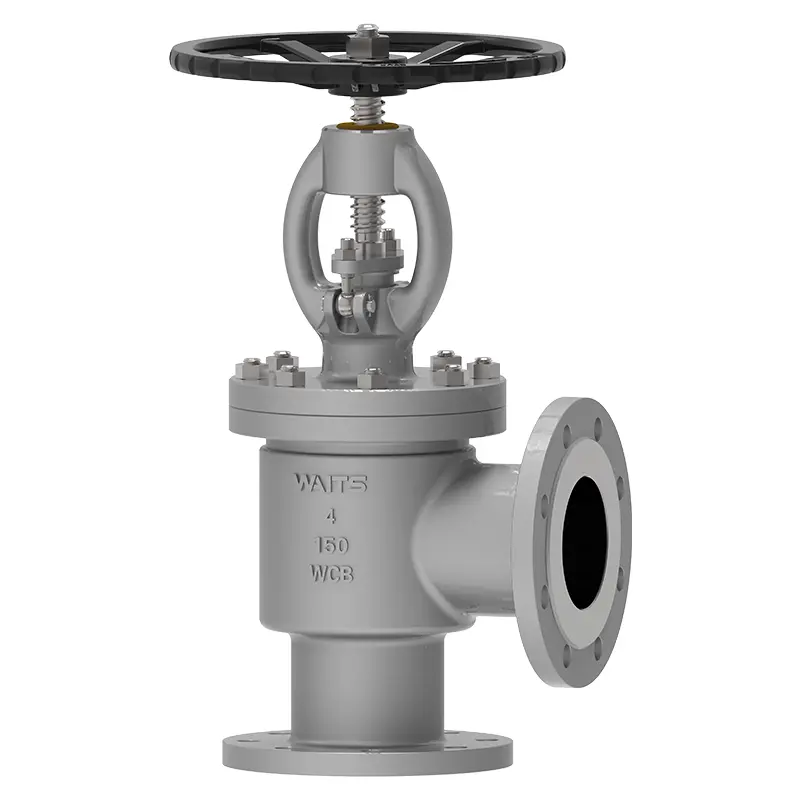

Ъгъл глобус клапан

Когато сте изправени пред уникална система за тръбопроводи на канала с 90 градуса, трябва да помислите за висококачествен ъгъл на ъгъла на ъгъла на клапана Waits, който има широк спектър от приложения. Специално използваме компактен дизайн, за да спестим място и да опростим маршрутизирането на тръбопровода. Когато сте изправени пред малко пространство или ограничена инсталация, можете да използвате този клапан.

Изпратете запитване

Описание на продукта

Ъгълът на клапана на Waits Globe вентил може да контролира потока на течността, като върти стъблото на клапана, за да повдигне или спусне диска на клапана. Дизайнът на канал с десен ъгъл на 90 градуса разрушава традиционната структура на клапана с директен ток, като ефективно намалява устойчивостта на течността и консумацията на енергия. В сложни приложения с ограничено инсталационно пространство, компактният му дизайн има очевидни предимства, спестявайки на инженерите много проблеми и намалявайки времето за време в това отношение.

Ъгълският глобус клапан е дизайн на стоп клапан с вход и изход, перпендикулярни един на друг. Той използва линейно движение за преместване на затварящото парче във и извън повърхността на седалката на клапана. Ъгълните клапани обикновено се използват за услуги за захранване на котела и източване на нагреватели, както и за тръбопроводни клапани с ограничено пространство. Клапанът може да се използва и като лакът. Клапанът може да бъде тип клетка или с увеличена връзка на изхода, ограничителна облицовка на клапана или облицовка на изхода за намаляване на корозията, мигането или кавитационната повреда.

Стандарти за изпълнение-ъгъл на глобус
Стандарти за дизайн	API6D BS1873, DIN 3356, EN 13709
Фланец стандарт	ASME B16.5, ASME B16.47-A/B, в 1092-1/2
Връзка	RF, RTJ
Приемане на тест	Пожар 598 EN12266
Дължина на структурата	ASME B16.10/EN 558/DIN3203,
Оценки на налягането и температурата	ASME B16.34
Тест за пожар	API607, API6FA
Стандарт с нисък изтичане	API 622
Антикорозионен дизайн	NACE MR 0175

Глобусни клапани-ъгъл на приложение
Размер	DN15 ~ DN300 （nps½ "~ 12"）
Обхват на налягането	PN16 ~ PN160 （Class150 ~ 900）
Температурен диапазон	-29 ℃～+570 ℃
Приложение	Киселина/алкална течност, втечнен природен газ, масло с висок вискозитет, подземна тръбопровод, модул за интеграция на оборудване и др.
Режим на задвижване	Ръчно колело, скосяване, електрическо, пневматично и т.н.
Капак на тялото/клапана на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Отливки: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Уплътняваща повърхност	Тяло, облицовка на тялото сплав, облицовъчна сплав на твърда основа
Вентил стъбло	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Гайка на стъблото на клапана	Медна сплав
Пръчка	Гъвкав графит, графитен азбестов опаковка, политетрафлуоретилен ...

Характеристики на производителността

В индустрията на торовете предизвикателствата пред клапата при производството на урея и амоняк са корозивна среда, кристализация и високо налягане. Waits Valve разработи ъглови клапани на глобус, които имат следните предимства:

Спад с ниско налягане, намалена кристализация

Няма мъртъв ъгъл, предотвратяване на корозия

Плоча на клапана с една част и стъбло на клапана, предотвратяване на мъртъв ъгъл между плочата на клапана и стъблото на клапана

All-Stellite Alloy alve Plate Surface, намаляване на износването

Капак на клапана с болтове, капак на тялото-клапан от клас A и уплътнение на телесния клапан на клапана на клапана на клапана

Опаковане на ниско емисионни клапани

Без алуминиеви/бронзови части

Тяло, сплав на основата на желязо, облицовка, облицовъчна сплав на твърда основа

Ъгълските клапани на глобус могат да се използват за течност с киселина/алкална, втечнен природен газ, масло с висок вискозитет, подземна тръбопроводна мрежа, Интеграционна модул за оборудване и др.

Можете да го шофирате с ръчно колело, подсказка, електрическа, пневматична и т.н.
