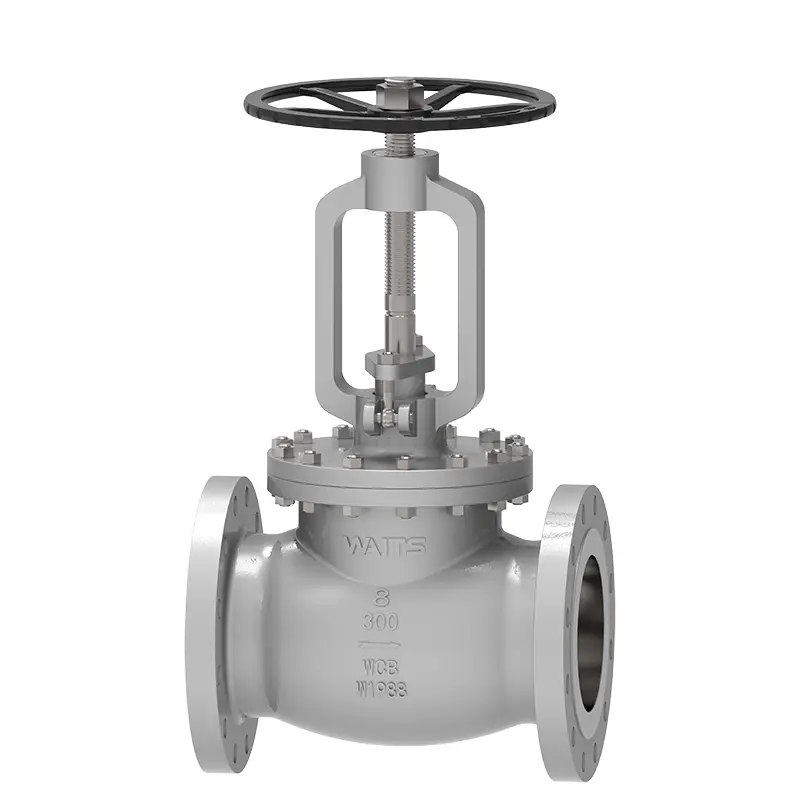

Клапан от стоманен глобус

Закрепеният с болтове стоманен глобус клапан е стоп клапан с телесно тяло и капак, а в средата е монтирано уплътнение или осмоъгълен уплътнителен пръстен като уплътнение. Според различните инсталационни позиции, глобусният клапан може да бъде разделен на прав глобус клапан (T-тип глобус клапан) и клапан с директен поток глобус (Y-тип глобус клапан). Тъй като стъблото на клапана има сравнително кратък отвор или затварящ ход и има много надеждна функция за отрязване и тъй като промяната на отвора на седалката на клапана е пропорционална на хода на диска на клапана, той е много подходящ за регулиране на потока. Може да се използва за отрязване, регулиране и дроселиране на тръбопроводи за течности като чешмяна вода, канализация, конструкция, храна, електричество, медицина, металургия, текстил, енергия и др. Глобусният клапан обикновено е свързан към тръбопровода чрез фланежна връзка или връзка с заваряване. Незадължителните устройства за задвижване са: ръчно колело, подсказка, електрическа, пневматична и т.н.

Стандарти за изпълнение

Приложение

Функции за изпълнение

1. Клапанът на отлив стоманен глобус разчита на налягането на стъблото на клапана, за да се направи повърхността на уплътняването на клапана и повърхността на уплътнителната седалка на клапана се приляга отблизо, за да се предотврати потока на средата. Той принадлежи към принудителния уплътнителен клапан F.
2. Посоката на потока на медиите на клапана на глобус е „ниско навън и високо“ и „високо в и ниско навън“. Средата се оставя само да тече в една посока и има насоченост по време на инсталирането.
3. Структурните форми на тялото на клапана са с право, директен поток и десен ъгъл.
4. Когато се отвори глобусният клапан, когато височината на отваряне на клапана достигне 25% до 30% от номиналния диаметър на спиртия вентил, дебитът достига максимума, което показва, че спирачният клапан е достигнал напълно отворената позиция.
5. Структурата на клапана е по -проста от клапана на вратата и е по -удобна за производство и поддържане.
6. Уплътнителната повърхност не е лесна за носене и надраскване, а запечатващите характеристики са добри. Няма относително плъзгане между диска на клапана и повърхността за уплътняване на тялото на клапана по време на отваряне и затваряне, така че износването и драскотината не са сериозни, ефективността на уплътнението е добро, а животът на обслужването е дълъг.
7. При отваряне и затваряне, ударът на диска на клапана е малък, така че височината на глобусния клапан е по -малка от тази на клапана на вратата, но структурната дължина е по -дълга от тази на клапана на вратата.
8. Въртящият момент на отваряне и затваряне е голям и изисква повече усилия.
9. Устойчивостта на течността е голямо, тъй като средният канал в тялото на клапана е мъчителен, устойчивостта на течността е голяма, а консумацията на енергия е голяма.
10. Дискът на клапана често се ерозира при напълно отворен.
