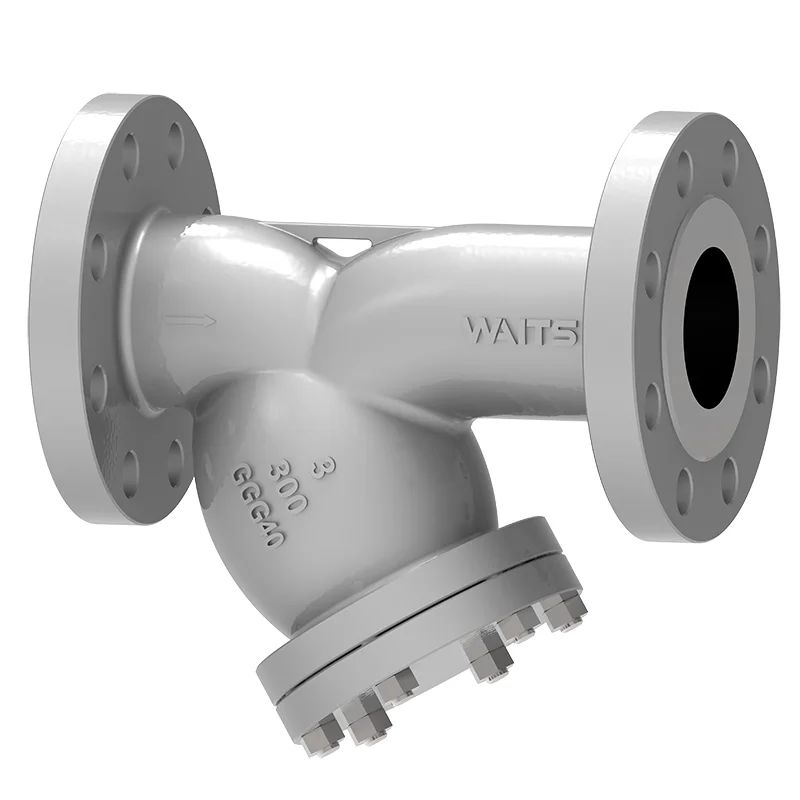

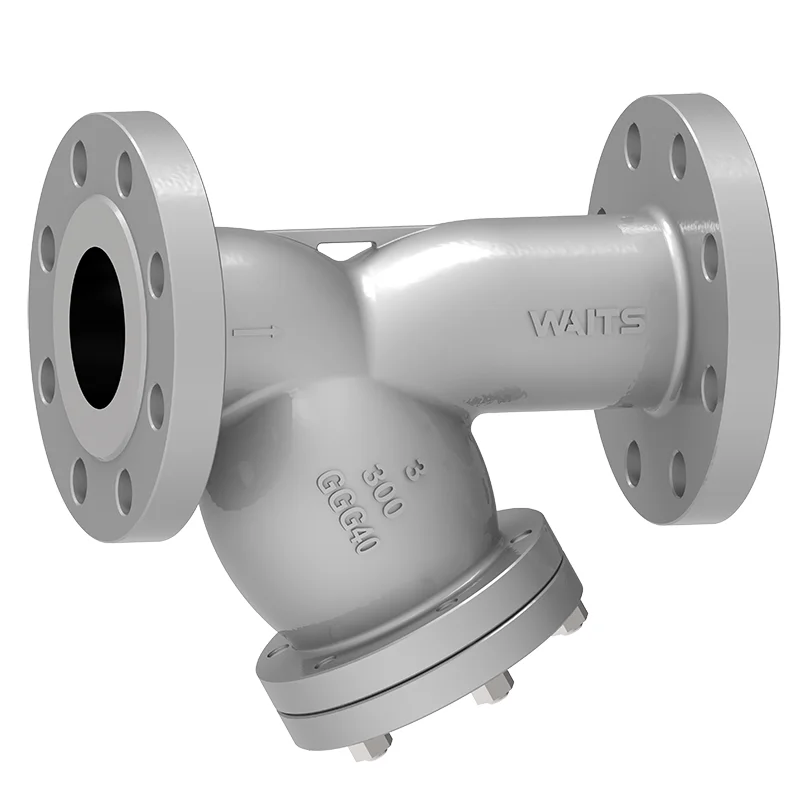

Пластичен желязо y-стремеж

Waits Valve Ductile Iron Y-Strainer използва едно парче висока якост и висококачествена пластична желязна обвивка за защита на тръбопровода. Y-тип, проектиран от нашия екип, може ефективно да филтрира примесите с загуба на ниска налягане. Когато работите в индустриални и граждански тръбопроводи, ще мислите за този продукт като за много полезен и полезен за вас!

Изпратете запитване

Описание на продукта

Waits Valve Iron Isolation Balance Ductile Iron Y-Strainer помага за филтриране на прахови частици. Филтърът от тип Y съдържа множество интерфейси с резба за свързване на PT точки, изпускателни портове и аксесоари. В допълнение, той се предлага и с интегриран перфориран филтър от неръждаема стомана. Този строг дизайн е основата за вашето спокойствие!

Принцип на работа

Когато течността навлезе в пластичния желязо Y-strainer от тръбопровода, тя първо се влива в кухината "Y". При действието на филтъра примесите се прихващат от външната страна на филтъра, докато чистата течност преминава през филтъра в изхода на филтъра и продължава да тече в тръбопровода. Докато процесът на филтриране продължава, примесите постепенно се натрупват върху повърхността на филтъра. Когато филтърът се запуши до известна степен, разликата в налягането между входа и изхода на филтъра ще се увеличи, влияещо върху нормалния поток на течността. По това време филтърът трябва да бъде почистен или заменен.

Стандарти за внедряване-‌ductile Iron Y-Strainer
Стандарти за дизайн	API 6D, EN1074
Фланец стандарт	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Връзка	NPT, RF, FF, RTJ, BW, SW
Приемане на тест	Пожар 598 EN12266
Дължина на структурата	API6D/ASME B16.10/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за пожар	6FA Fire Flight607
Стандарт с нисък изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175
Приложение-‌ductile Iron Y-Strainer
Размер	NPS 1/4 ″ ~ nps 12 ″ dn6 ~ dn300
Обхват на налягането	CL125 ~ CL150 PN10 ~ PN25
Температурен диапазон	-20 ℃ ~ 300 ℃
Приложение	Студена вода, гореща вода (температурата обикновено е ≤120 ℃, трябва да се обърне внимание на топлинната стабилност на чугун); Битова вода, промишлена циркулираща вода, пожарна вода, сгъстен въздух (налягането трябва да бъде ≤1.6MPa, за да се избегне свръх налягане на чугун); Некорозивен газ (като азот, въглероден диоксид и др.); Смазване на масло, хидравлично масло (непрекъснато корозивно масло, трябва да се провери уплътнението); Трябва да се избягва гориво с ниско вискозитет (като дизел, дългосрочен контакт със силни разтворители).
Корпуване на клапана	Чугун
Филтър	F304, F304L, F316, F316L, галванизиран желязна тел, медна жица

Характеристики на производителността

Waits Ductile Iron Y-Strainer извлича името си от своята структура "Y", която е проектирана да осигурява гладък поток на течността в рамката и да намали устойчивостта на потока. Обикновено се отличава с подвижен дизайн, като фланец или резбови връзки, което позволява лесно почистване или подмяна на екрана на филтъра, когато се запуши, просто разглобяване на съответните връзки позволява безпроблемно поддържане на интериора. С проста структура и гъвкави опции за инсталиране, тази цедка може да бъде монтирана хоризонтално или вертикално според оформлението на тръбопровода. Освен това, неговият разглобяем дизайн улеснява удобната поддръжка: Операторите могат лесно да разглобят цедката за почистване или подмяна на екрана без специални инструменти, като по този начин намаляват както разходите за поддръжка, така и сложността.

Ductile Iron Y Strainer
