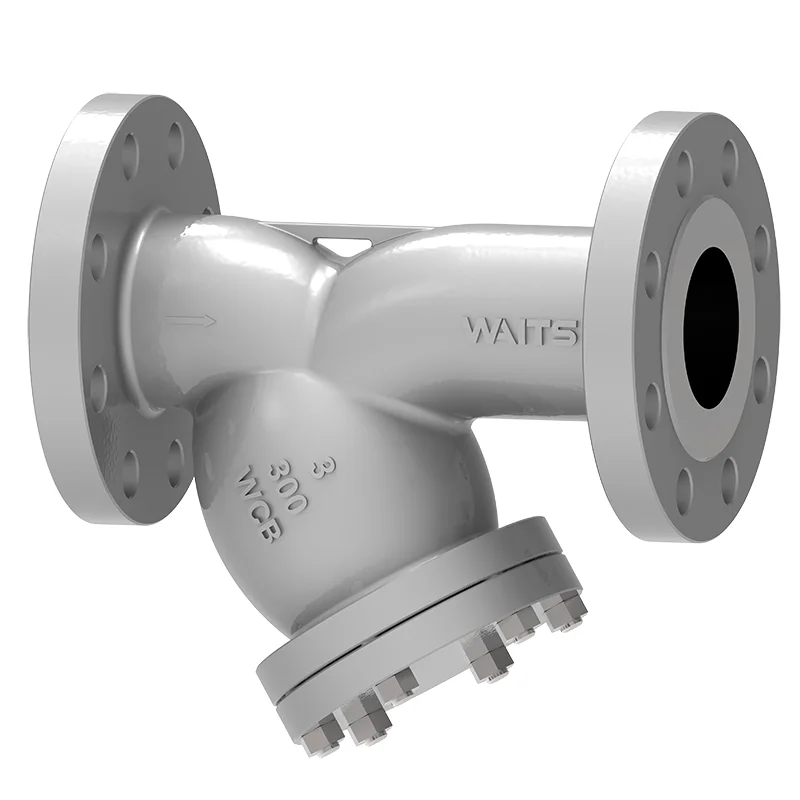

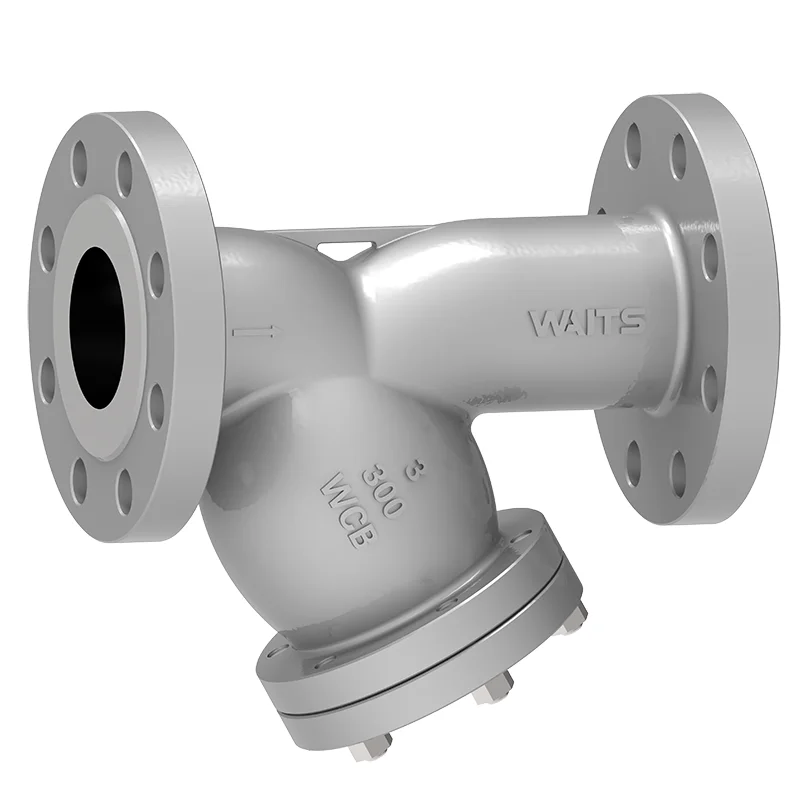

Y-Strainer

Y-strainer на Waits Waits свежда до минимум загубата на налягане със своя Y-образен дизайн и прецизно залегнало тяло. От прости ниско налягане от чугун резбови цедки до големи цедки с високо налягане със специални сплави с персонализирани дизайни на капачки, ние имаме подходящия продукт за вашето приложение. Филтрите се предлагат в различни материали и оценки на ANSI.

Изпратете запитване

Описание на продукта

Waits Valve Waits Y-strainers намаляват загубата на налягане и улавят примеси, използвайки перфорирани или телени мрежести екрани за механично отстраняване на твърди частици от течаща пара, газ или течни тръбопроводи и защита на оборудването. Цешата е изработена от прецизно отливки от неръждаема стомана или пластично желязо. Подвижният му екран и простата връзка улесняват поддръжката и инсталирането, а той е подходящ за нефтохимични, мощност и HVAC системи.

Инсталирането на цедки преди клапаните и инструментите може да спести скъпи разходи за поддръжка и ремонт. Използвайте цедките на клапаните Waits с меки седалки за проверка на седалките (или клапани с топка от други производители), за да елиминирате ефективно вредните замърсители. Waits Valvey-Strainers се предлагат в различни материали и пълна гама от крайни връзки за приспособяване на различни приложения. Дизайнът на формата "Y" свежда до минимум блокирането на течността и поддържа потока безпрепятствен. Уплътнението на капачката (графит по избор, подходящо за високотемпературни среди) ефективно предотвратява изтичането. В допълнение, филтърът е оборудван с дренажен порт за самостоятелно почистване и лесна поддръжка.

Стандарти за внедряване-у-створ
Стандарти за дизайн	API 6D, EN1074
Фланец стандарт	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Връзка	NPT, RF, FF, RTJ, BW, SW
Приемане на тест	Пожар 598 EN12266
Дължина на структурата	API6D/ASME B16.10/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за пожар	6FA Fire Flight607
Стандарт с нисък изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175
Приложение-у-стръмна
Размер	NPS 1/4 ″ ~ nps 24 ″ dn6 ~ dn600
Обхват на налягането	CL150 ~ CL2500 PN16 ~ PN160
Температурен диапазон	-20 ℃ ~ 450 ℃
Приложение	Вода, масло, газ, пара, слабо корозивни или силно корозивни течности (се нуждаят от съответни материали като неръждаема стомана, флуорна лигавица и др.) И течности, съдържащи малко количество примеси на прахови частици
Корпуване на клапана	Чугун, пластично желязо, въглеродна стомана, неръждаема стомана (F304/F316), флуорна облицовка
Филтър	F304, F304L, F316, F316L, галванизиран желязна тел, медна жица

Характеристики на производителността

Waits Y-Strainer предлага компактен структурен дизайн с опростена конфигурация с форма на Y, която свежда до минимум изискванията за загуба на налягане и инсталационното пространство. Той осигурява високоефективна филтрация чрез персонализирани мрежести екрани (20-300 mesh) за улавяне на частици, ръжда и отломки, осигурявайки защита на оборудването в тръбопроводите. И накрая, лесната му инсталация и поддръжка са активирани от NPT връзки и подвижен долен капак за бързо почистване на екрана, без да се разглобява системата.
