Електрически фланци с плаващ топлен клапан с три части

Електрическият фланган с три части на фланци с плаващ топлен клапан с три части е издръжлив, интелигентно контролиран и постига ефективна автоматизация на потока. От техническата консултация и планиране на решения до продажбата до инсталиране, пускане, пускане, експлоатация и ремонт, клапанът на Waits може също така да проектира два клапана с два части с монтажни скоби, за да улесни приложенията за автоматизация. Waits Valve създаде цялостна система за обслужване на пълен цикъл.

Изпратете запитване

Описание на продукта

Корпусът на клапана на Waits вентил Електрически три части, флан с плаващ топлен клапан, е разделен на три части и приема стандартния дизайн на електрическия бален клапан. Диапазонът на размера е NPS 2 ″ ~ NPS 4 ″ DN50 ~ DN100, а работното налягане на WOG е CL150 ~ CL2500 PN10 ~ PN260. Ние предоставяме пълна гама от тричленни клапани с различни крайни връзки, включително краища на резба, краища на заваряване на дупето, краища на заваряване на гнездото и връзки с трик-лап.

Уникалната структура на клапана Waits прави разглобяването и поддръжката по -удобна: седалката с топката и клапата може да бъде проверена и подменена, без да се разглобява тръбопровода, което значително намалява трудността и цената на поддръжката. По отношение на ефективността на уплътняването, конструкцията от три части осигурява по-равномерно разпределение на налягането и има запечатващ ефект, докато режимът на електрическо задвижване реализира автоматично управление. Този клапан често се използва при сценарии на индустриални тръбопроводи с висока честота на поддържане на клапана и строги изисквания за уплътняване.

Стандарти за внедряване-Електрически фланци с плаващ топлен клапан с три части
Стандарти за дизайн	6d/Fire Fire 608, BS5351
Фланец стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи за връзка	Rf
Тестване и приемане	Пожар 598, EN12266
Структурна дължина	API6D/ASME B16.10/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за огнеустойчивост	Пожар 6fa, пожар 607
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175

Приложение-електрически фланци с плаващ топлен клапан с три части
Размер	NPS 2 ″ ~ nps 4 ″ dn50 ~ dn100
Обхват на налягането	CL150 ~ CL2500 PN10 ~ PN260
Температурен диапазон	-20 ℃ ~ 400 ℃
Диапазон на приложение	Приложимо за различни среди като вода, пара, нефт, втечнен газ, природен газ, въглищен газ, азотна киселина, оцетна киселина, окислителна среда, урея и др.
Режим на задвижване	Хидравлична, пневматична, електрическа, ръчна и червейна предавка.
Капак на тялото/клапана на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Уплътняваща повърхност	Подсилен PTFE, параполифенилен (RPTFE, PPL), метал
Вентил стъбло	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Топка	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Пръчка	Графит на азбест, гъвкав графит, политетрафлуоретилен, сплав на желязна основа

Основна структура и принцип на работа

1. Тялото на клапана се състои от леви, десни и междинни участъци, свързани с болтове, което позволява бързо разглобяване за поддръжка и вътрешна подмяна на компонента.

2. Топката се измества към уплътнителната повърхност на изхода при налягане на медиите, постигайки двупосочно уплътняване, подходящо за чести работни цикли.

3. Интегрира електрически завой на четвърт завой, поддържащ контрол на въртене 0–90 ° за регулиране на потока или функции за включване/изключване, директно съвместим с системите за промишлено управление.

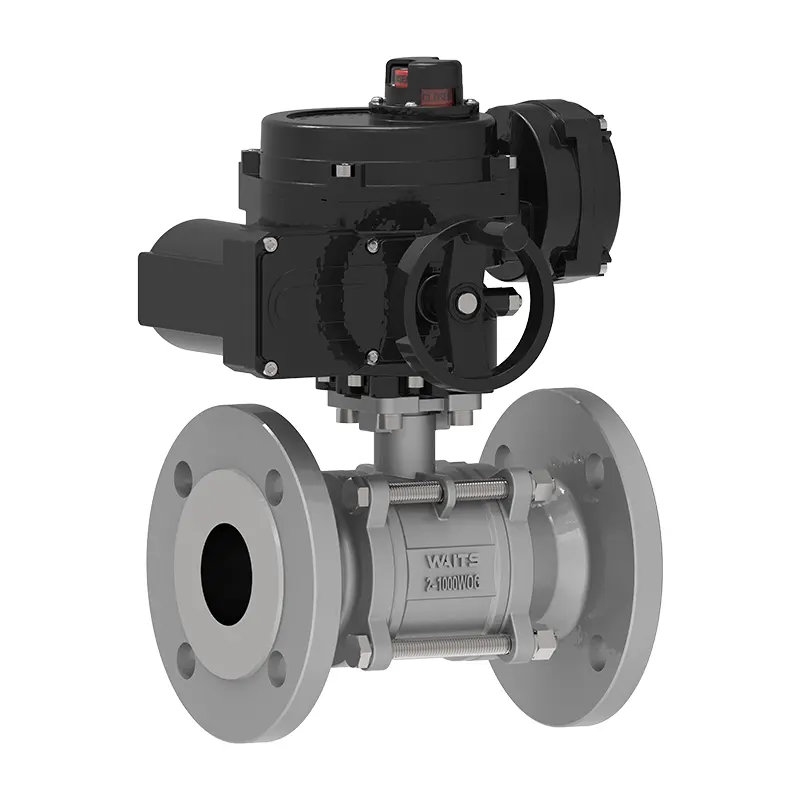

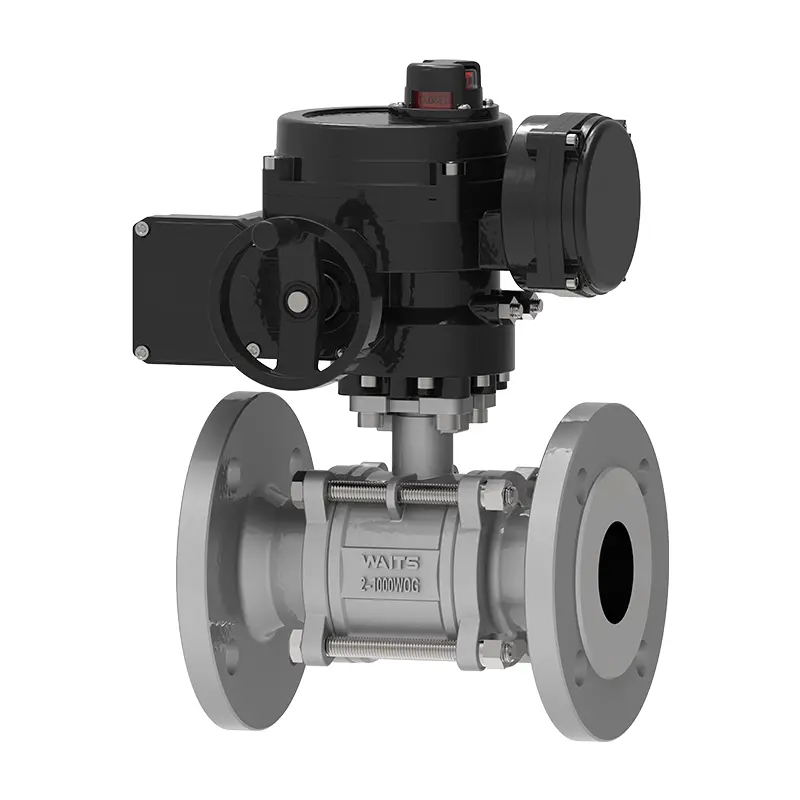

Electric Three Piece Flanged Floating Ball Valve
