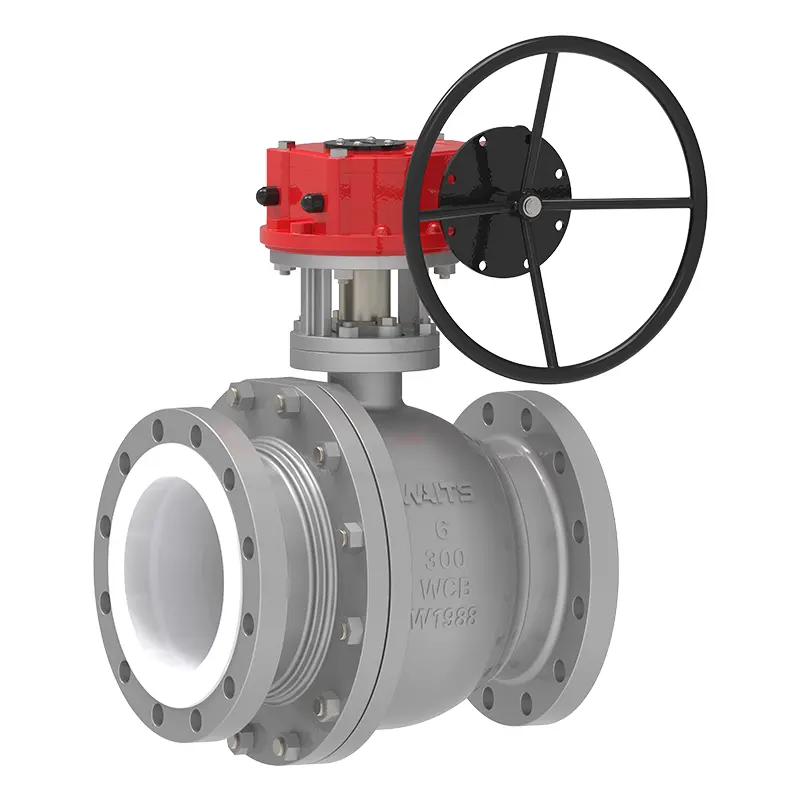

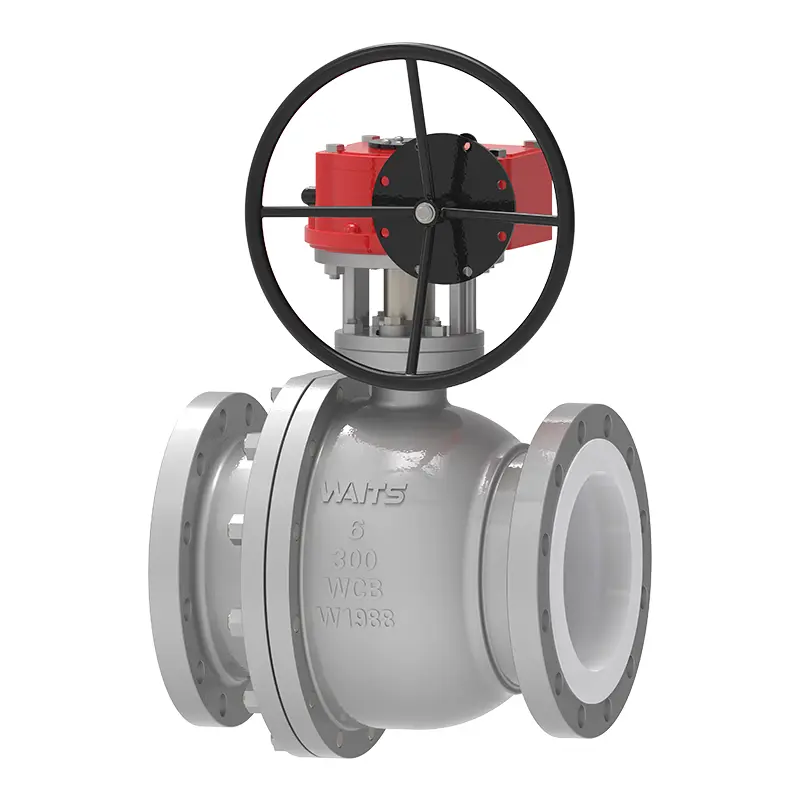

Сферичен кран с PTFE облицовка на зъбни колела

Waits Valve е професионален доставчик на сферични кранове с PTFE облицовка в Китай. Нашият продукт има солидна прецизност на предавката, PTFE облицовката е устойчива на корозия, структурата е издръжлива и уплътнението е много добро, което може да постигне ефективен контрол на потока в тежки индустриални среди! Мащабните доставки на Waits Valve намаляват разходите за суровини.

Изпратете запитване

Описание на продукта

Сферичният кран Waits Valve с висококачествено зъбно колело PTFE е клапан, задвижван от зъбен механизъм. Зъбното предаване може да постигне забавяне и усилване на въртящия момент и може лесно да се управлява от ръчно колело или задвижващ механизъм. Той е особено подходящ за случаи с голям калибър или високо налягане, като спестява повече работна сила и улеснява дистанционното управление в сравнение с ръчните сферични кранове. Сферата и седлото на клапана обикновено са уплътнени с метални или неметални материали (като PTFE, метално твърдо уплътнение), с надеждно уплътнение, ниско съпротивление на потока и бързо отваряне/затваряне. Той се използва широко в индустрии като химическа, фармацевтична, хранителна и опазване на околната среда.

Сферичният кран с PTFE облицовка на Gear има канал за прав поток за постигане на положително затваряне, като същевременно минимизира падането на налягането и турбуленцията на течността. Тъй като топката е независима от стеблото, тя може да се движи свободно по оста на клапана в затворено положение, но не може да се върти спрямо стеблото. Когато тръбопроводът се прилага върху топката в затворено състояние, топката се движи леко надолу, за да поддържа контакт с долната опора, като по този начин се постига първично уплътнение.

Облицованите сферични кранове обикновено се монтират без оглед на посоката на потока и са много подходящи за автоматизирано производство поради техните монтажни подложки по ISO.

Характеристики:

1. Уплътнение на стеблото с ниски емисии

Ниските емисии се постигат благодарение на предварително компресирани плътни тефлонови уплътнителни пръстени и регулируем уплътнителен уплътнител. Тъй като топката може да се движи независимо от стеблото в затворено положение, предизвиканите от натиск странични натоварвания върху уплътнението на стеблото се елиминират, осигурявайки отлично уплътнение на стеблото дори след хиляди цикли.

2. Устойчиво на издухване стебло

Сферичният кран с PTFE облицовка на Gear има ефективен дизайн на стеблото, който не издухва.

3. Антистатично устройство

Антистатичната връзка между стеблото и тялото се осъществява чрез пружини.

4. Самокомпенсиращо седло на клапана

Ледлото на клапана е проектирано винаги да осигурява надеждно уплътнение с минимален работен въртящ момент, независимо от високото или ниското налягане.

5. Подплата

Облицовка от чист PFA, закотвена вътре във вентила, подходяща за вакуумни приложения.

Стандарти за изпълнение - сферичен кран с PTFE облицовка на зъбни колела
Стандарти за проектиране	API 6D/API 608, BS5351
Стандартен фланец	ASME B16.5/ASME B16.47-A/B /EN1092-1/2
Методи на свързване	RF
Тестване и приемане	API 598, EN12266
Структурна дължина	API6D/ASME B16.10/EN558
Номинални стойности за налягане и температура	ASME B16.34
Огнеустойчив тест	/
Стандарти за ниски течове	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175
Сферичен кран с облицована с PTFE предавка
Размер	NPS 2″~ NPS 12″ DN50~ DN300
Диапазон на налягането	PN16~PN40（1,6~4,0MPa）
Температурен диапазон	PTFE-20°C~+180°C
Обхват на приложение	Транспортиране на киселинни и алкални разтвори, контрол на химически реактори, пречистване на канализация/отпадъчни води, фармацевтична, морска вода и др.
Режим на шофиране	Червей
Корпус на клапан/капак на клапан	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, облицовани с PTFE Отливки: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, облицовани с PTFE
Уплътнителна повърхност	PTFE
Стебло на клапана	‌A182-F6a-F304-F316-F51 17-4PH/XM-19 ...
Топка	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, облицовани с PTFE
Пълнител	Азбестов графит, гъвкав графит, политетрафлуоретилен, сплав на желязна основа

Бележки за поддръжка на продукта

1. Редовно смазвайте червячната предавка (използвайте грес на литиева основа), за да предотвратите сухо шлифоване и износване.

2. Завъртете бавно ръчното колело по време на работа, за да избегнете ударни натоварвания, които да повредят компонентите на трансмисията.

3. Работата при превишаване на температурата и налягането е забранена (флуоропластът е склонен към деформация при високи температури).

4. Проверете облицовката за повреди (като мехурчета или пукнатини) по време на поддръжката при изключване и я сменете незабавно.

Предимства на продукта

1. Спестяване на труд и ефективност

Предавката намалява скоростта и увеличава въртящия момент, като значително намалява работната сила за клапани с голям диаметър.

2. Прецизен контрол

Ръчното колело изисква множество завъртания за фина настройка на отвора (напр. регулиране на потока), подходящо за сценарии, изискващи прецизен контрол.

3. Надеждна структура

Компонентите на трансмисията са изработени от метални материали (като зъбни колела от медна сплав и валове от неръждаема стомана), които са устойчиви на износване и имат дълъг експлоатационен живот.
