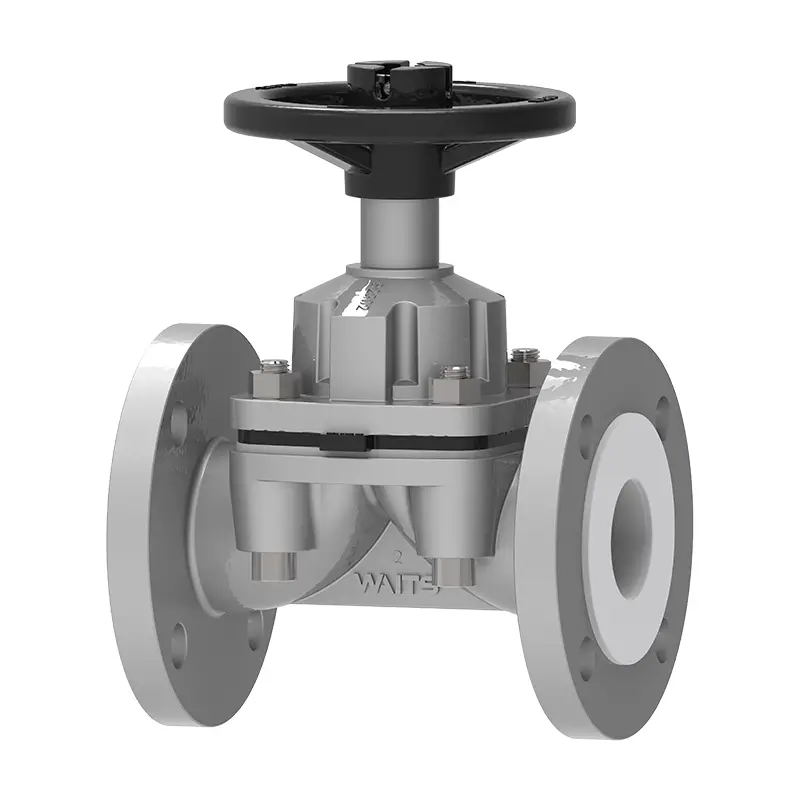

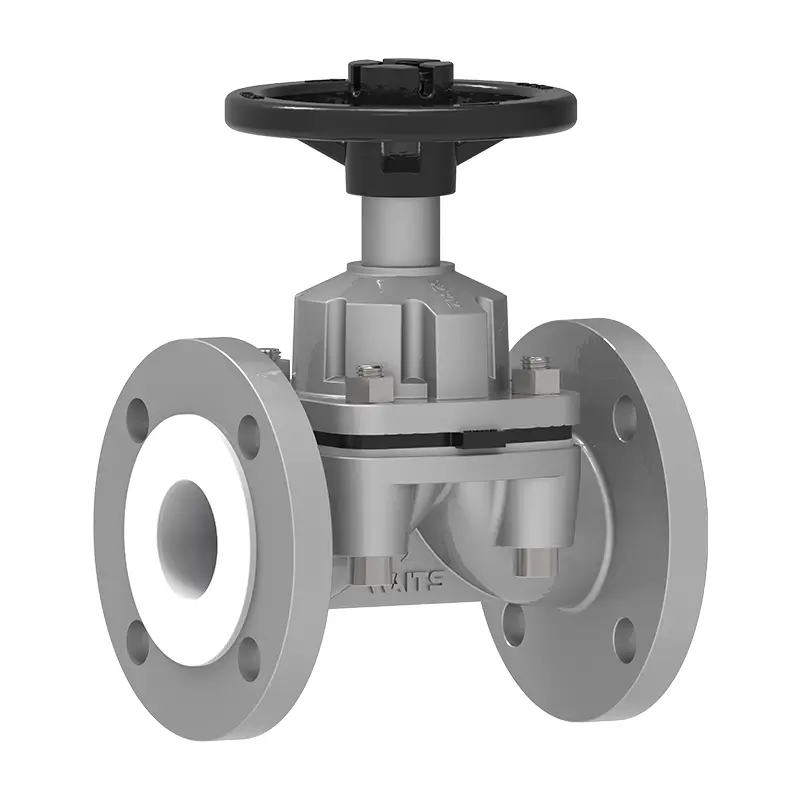

PTFE облицован диафрагмен клапан

Ако купувате Waits Valve висококачествен PTFE облицован диафрагмен клапан за първи път, ние предоставяме приятелска услуга за водачи за начинаещи. Написахме много статии за функциите на клапаните и насоките за поддръжка. Тези ресурси не само помагат на клиентите да изберат правилния клапан, но и служат като "енциклопедия" за инженерите на начинаещи клапани. Изберете нас и ще имате надежден доставчик!

Изпратете запитване

Описание на продукта

Waits Valve PTFE облицован диафрагмен клапан е устойчив на корозия и издръжлив клапан, който изолира средата от металните части чрез флуоропластична диафрагма и постига отваряне/затваряне и запечатване чрез еластичната деформация на диафрагмата. Подходящ за киселини, хлор, хлорирана вода и разтвори, дейонизирана вода, сол, алкални разтвори, химикали за вар и мед. Нашият продукт има кухина без дизайн с ниска емисия и уплътнение без течове. Индикатор за позиция. Механичните части са изолирани от течността.

Корпус на клапана: чугун, пластично желязо, WCB въглеродна стомана или CF8M неръждаема стомана. Покритие (пластмаса): DN15 - D200: 3 мм.

Капак на клапана: чугун или пластично желязо.

Налягане: PN10-16.

Незадължително: Нераслно стъбло. Клапанът приема дизайн на газово уплътняване, който е лесен за поддържане. Неговите сменяеми части могат лесно да бъдат заменени онлайн и да се предлагат от склад.

Основната характеристика на PTFE облицования диафрагмен клапан е, че средата не контактува с вътрешната метална структура на тялото на клапана. Той е подходящ за тежки условия на труд със силна корозия, висока чистота, лесно замърсяване или съдържащи частици.

Широко използвана в индустрията за химическа, фармацевтична, опазване на околната среда и електроника.

Характеристики и предимства

Затваряне на газ (клас VI)

Без дизайн на кухината

Лесна поддръжка/ниска поддръжка

Онлайн поддръжка (най -добър вход)

STEM SEAL е без течове

Стандартен индикатор за позиция

Стандарти за внедряване-PTFE, облицовани с диафрагмен клапан
Стандарти за дизайн	MSS - SP - 88, BS 5156
Фланец стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи за връзка	Rf
Тестване и приемане	Пожар 598, EN12266
Структурна дължина	API6D/ASME B16.10/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за огнеустойчивост	/
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175
Приложение-PTFE облицован диафрагмен клапан
Размер	NPS 1/2 ”~ NPS 14 ″ DN15 ~ DN350
Обхват на налягането	CL150 ~ CL150 PN10 ~ PN16
Температурен диапазон	PTFE-50 ° C ~+180 ° C.
Диапазон на приложение	Химическа промишленост, фармацевтична промишленост, екологично инженерство, полупроводник и електроника, енергийни системи и др.
Корпуване на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, PTFE-облицована Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2, PTFE-облицовани
Плоча на клапана	Въглеродна стомана, неръждаема стомана, облицована с PTFE
Вентил стъбло	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Седалка на клапана	Графит на азбест, гъвкав графит, политетрафлуоретилен, сплав на желязна основа

Характеристики на продукта

1. Индикатор за позиция на клапана

PTFE облицован диафрагмен клапан може ясно да покаже отвореното или затвореното състояние на клапана.

2. Дизайн на ограничител на удара

Предотвратява прекомерното отваряне или затваряне по време на работа.

3. Разширява експлоатационния живот на диафрагмата

Отлична производителност против лигаж, малка устойчивост на потока и силен капацитет на потока.

4. Структура на уплътнителната уплътнение

Може точно да реализира функцията на прекъсване на тръбопровода.

5. Изолация на диафрагмата

Изолирайте кухината на тялото на клапана от кухината на покритието на клапана, така че да могат да бъдат изолирани поточните части от контакта между средата.
