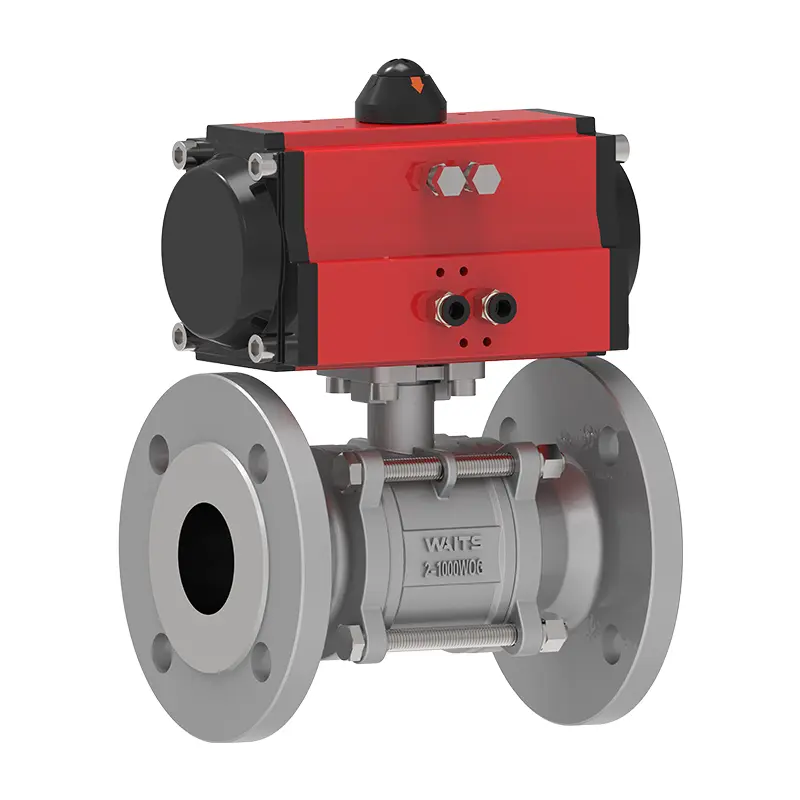

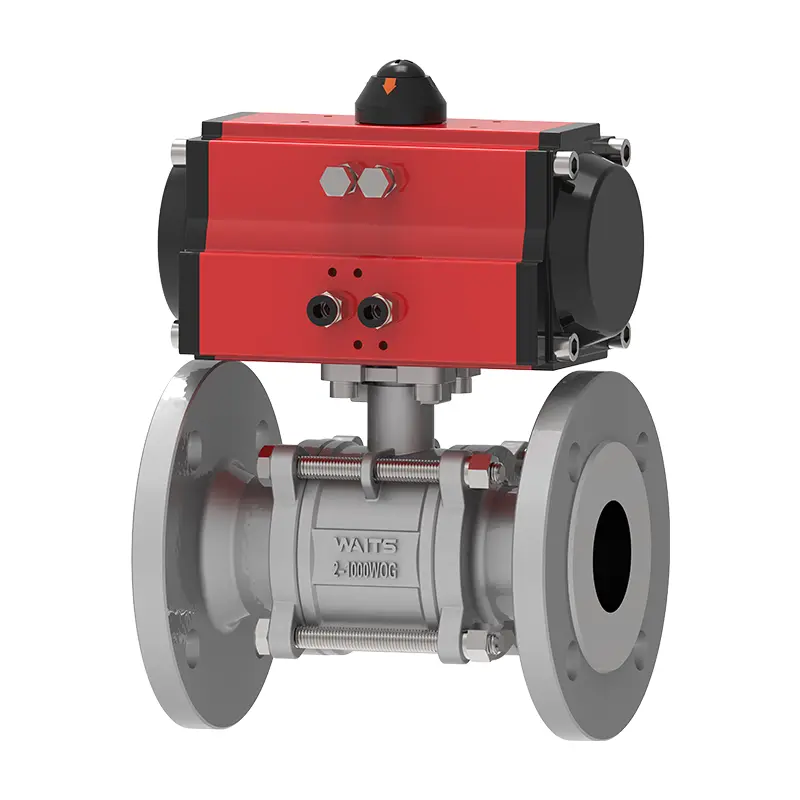

Пневматичен плаващ клапан с три части с три части (със скоба)

Три части от плаващ топлен клапан на Waits Valve (със скоба) е сертифициран ISO и API и е претърпял строго тестване на налягане/уплътнение. Пневматичният задвижващ механизъм използва вътрешен твърд анодизиран и външен екструдиран алуминиев корпус с крайни капачки с епоксидно покритие. Такива материали и дизайн са много устойчиви на корозия. Вярвам, че когато срещнете други прости клапани, ще съжалявате, че не сте избрали клапана на клапана на Waits!

Изпратете запитване

Описание на продукта

Висококачественият клапан с три части с три части плаващ топлен клапан (със скоба) е тримесечен пълен сондален клапан с пневматичен задвижващ механизъм, който осъзнава двупосочно уплътняване под средно налягане чрез плаващ дизайн на топката. Стандартизирана висока платформа е интегрирана в горната част на стъблото на клапана, която може директно да инсталира багажници и пневматични задвижвания на багажника и щитството или буталото. Той се използва широко при контрол на течностите и аварийно спиране в химически, енергийни и други индустрии.

Корпусът на клапана и вътрешните компоненти на пневматичния плаващ топлен клапан с три части (със скоба) са изработени от 316 неръждаема стомана, а уплътнителният материал е PTFE. Стойността на налягането на този клапан е CL150 ~ CL2500 PN10 ~ PN260, а температурната оценка е -20 ℃ ~ 450 ℃. Дизайнът с три части опростява поддръжката за вас, без да премахвате крайните парчета от тръбопровода, спестявайки ви време, усилия и пари. Това е много добър клапан, заслужавате го. Клапанът е оборудван с двойно действащ пневматичен задвижващ механизъм и е оборудван с монтажна подложка, която отговаря на стандарта ISO 5211. Задвижващият механизъм може да бъде инсталиран без скоба или свързване на задвижването.

Стандарти за внедряване-три части Пневматичен плаващ топлен клапан （с скоба ‌）
Стандарти за дизайн	6d/Fire Fire 608, BS5351
Фланец стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи за връзка	RF, BW, SW, NPT, FNPT
Тестване и приемане	Пожар 598, EN12266
Структурна дължина	API6D/ASME B16.10/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за огнеустойчивост	Пожар 6fa, пожар 607
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175

Приложение три части Пневматичен плаващ топлен клапан （с скоба ‌）
Размер	NPS 1/2 ″ ~ nps 12 ″ dn15 ~ dn300
Обхват на налягането	CL150 ~ CL2500 PN10 ~ PN260
Температурен диапазон	-20 ℃ ~ 450 ℃
Диапазон на приложение	Приложимо за различни среди като вода, пара, нефт, втечнен газ, природен газ, въглищен газ, азотна киселина, оцетна киселина, окислителна среда, урея и др.
Режим на задвижване	Хидравлична, пневматична, електрическа, ръчна и червейна предавка.
Капак на тялото/клапана на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Уплътняваща повърхност	Подсилен PTFE, параполифенилен (RPTFE, PPL), метал
Вентил стъбло	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Топка	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Пръчка	Азбестов графит, гъвкав графит, политетрафлуоретилен

Структура и основни характеристики

1. Тялото на клапана се състои от ляво тяло, дясно тяло и средно тяло, свързани с болтове за лесно разглобяване, поддръжка и вътрешна подмяна на компоненти.

2. Дизайнът на плаваща топлина използва медийното налягане, за да натисне уплътнителните повърхности, постигайки двупосочно уплътняване, подходящо за чести операции за отваряне/затваряне.

3. Стандартизираната висока платформа (спазваща ISO 5211) е интегрирана в горната част на стъблото на клапана, поддържаща директна инсталация на пневматични задвижващи механизми (например, типове багажници, бутало).

4. Дизайнът на платформата оптимизира инсталирането на задвижващия механизъм, адаптира се към пневматични глави от множество марки и намалява разходите за модернизиране.

5. Тялото на клапана обикновено е изработена от 304/316L неръждаема стомана, предлагаща силна устойчивост на корозия за химическа, обработка на вода и подобни среди.

6. Натрупването на повърхности могат да бъдат избрани като PTFE или метални твърди уплътнения.
