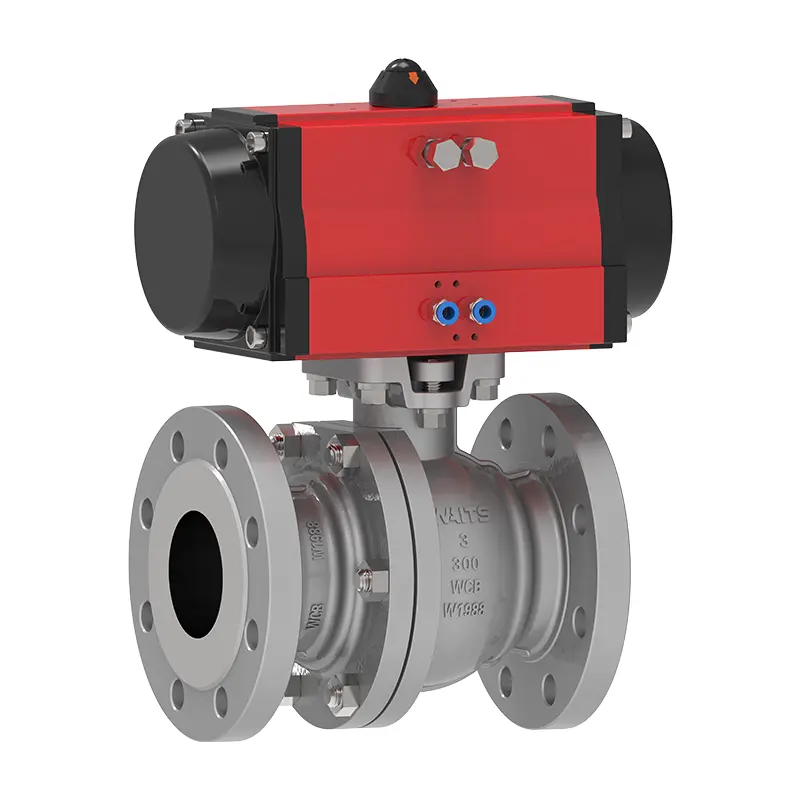

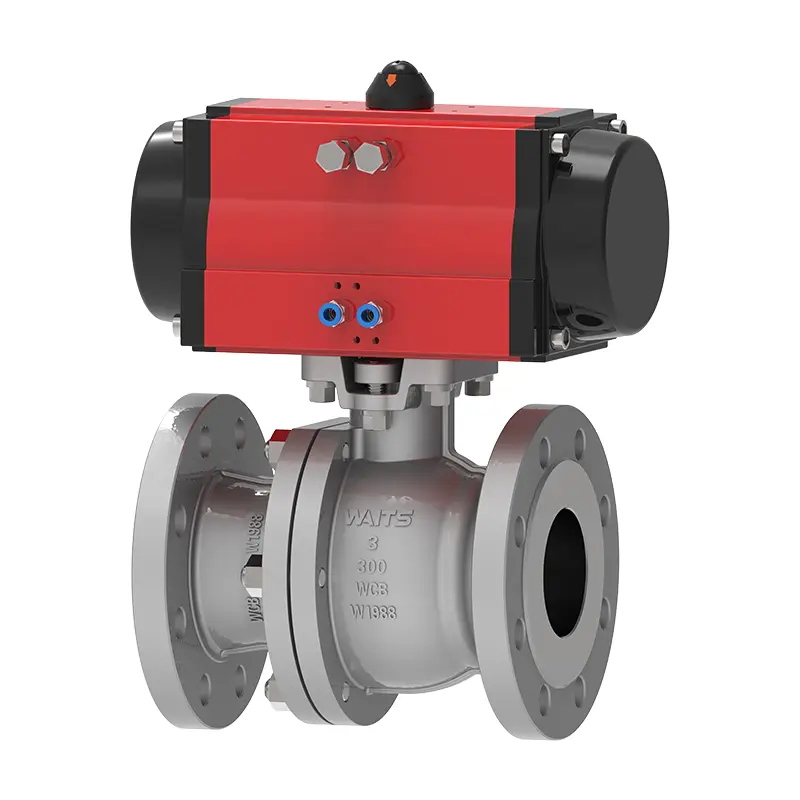

Пневматичен плаващ топлен клапан с две части (със скоба)

Waits Valve Advanced Pneumatic Pneumatic Plaity Ball Valve (с скоба ‌) е много лесен за инсталиране в индустриални приложения, спестявайки ви много проблеми! Това е пневматично задвижван клапан с тяло от неръждаема стомана и PTFE седалка. Waits Valve се фокусира върху осигуряването на най -достъпните течни клапани за индустрии като нефтохимикали, производство на енергия и пречистване на водата.

Изпратете запитване

Описание на продукта

Висококачественото пневматично плаващо топче с клапан Waits Veak Той е много подходящ за контрол/изключване и дроселиране на водата, парата, маслото и други среди, особено за тръбните системи в химическата, хранителната и фармацевтичната промишленост.

Основните предимства включват: Бързо време за реакция; Отлични показатели за уплътняване; дълъг служебен живот.

В сравнение с дизайна на три части, плаващият бален клапан с две части има следните предимства: по-малък отпечатък, по-леко тегло, подходящ за инсталации с ограничено пространство; ниска цена

Нашият пневматичен плаващ топлен клапан с две части (със скоба ‌) е без поддръжка с пълна сондална клапа с две части, подходяща за общи, промишлени и химични приложения; Подходящ за обработка на вода, химикали, слабо корозивни и полу корозивни течности.

Режимът на задействане е с еднодейства или двойно действие и се предлага серия от конфигурируеми опции, включително ограничителни превключватели, соленоидни клапани и позиционери.

Основни характеристики:

Наличен BSP или NPT интерфейс, размер: NPS 2 ″ ~ nps 24 ″ DN50 ~ DN600 до 2 инча (NPT).

Диапазон на налягане: CL150 ~ CL2500 PN10 ~ PN260

Температурен диапазон: -20 ℃ ~ 400 ℃

Оборудван със стъбло против клапан.

Пневматичният плаващ топлен клапан с две части (със скоба ‌) отговаря на строгите изисквания на днешния контрол на процеса. По време на сглобяването всички компоненти на задвижването са строго инспектирани и 100% фабрично тествани преди изпращане.

Стандарти за внедряване Два част Пневматичен плаващ топлен клапан （с скоба ‌）
Стандарти за дизайн	6d/Fire Fire 608, BS5351
Фланец стандарт	ASME B16.5/ASME B16.47-A/B/EN1092-1/2
Методи за връзка	RF, BW, SW, NPT, FNPT
Тестване и приемане	Пожар 598, EN12266
Структурна дължина	API6D/ASME B16.10/EN558
Оценки на налягането и температурата	ASME B16.34
Тест за огнеустойчивост	Пожар 6fa, пожар 607
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175

Приложение-две части пневматичен плаващ топлен клапан （с скоба ‌）
Размер	NPS 2 ″ ~ nps 24 ″ dn50 ~ dn600
Обхват на налягането	CL150 ~ CL2500 PN10 ~ PN260
Температурен диапазон	-20 ℃ ~ 400 ℃
Диапазон на приложение	Приложимо за различни среди като вода, пара, нефт, втечнен газ, природен газ, въглищен газ, азотна киселина, оцетна киселина, окислителна среда, урея и др.
Режим на задвижване	Хидравлична, пневматична, електрическа, ръчна и червейна предавка.
Капак на тялото/клапана на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, F3, LF5, Monel Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Уплътняваща повърхност	Подсилен PTFE, параполифенилен (RPTFE, PPL), метал
Вентил стъбло	‌A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Топка	A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5
Пръчка	Графит на азбест, гъвкав графит, политетрафлуоретилен, сплав на желязна основа

Пневматичен процес на задействане

1. Входът с консумация (0,4–0,7MPa) се въвежда за задвижване на буталото на задвижването или механизма за предавка.

2.Torque се извежда за завъртане на стъблото на клапана 90 °, превключвайки посоката на топката на топката (напълно отворена/напълно затворена).

3.Синглингът, действащ цилиндри, изискват нулиране на пружината, докато двойно действащите цилиндри се контролират чрез промяна на посоката на соленоидния клапан.

4. РАЗПРЕДЕЛЕНИЕ: Пневматичните задвижващи механизми постигат скорост на превключване от 0,05 секунди на цикъл, подходящи за аварийни изключителни сценарии.

Критерии за подбор

1. Начини еднократно действие или двойно действащи пневматични глави въз основа на изискванията на въртящия момент.

2.Prioritize PTFE уплътнения за корозивна среда; Изберете метални твърди уплътнения за приложения с висока температура/високо налягане.

3. Flange Faces, предназначени да ASME B16.5, да осигурят съвместимост на тръбопровода.
