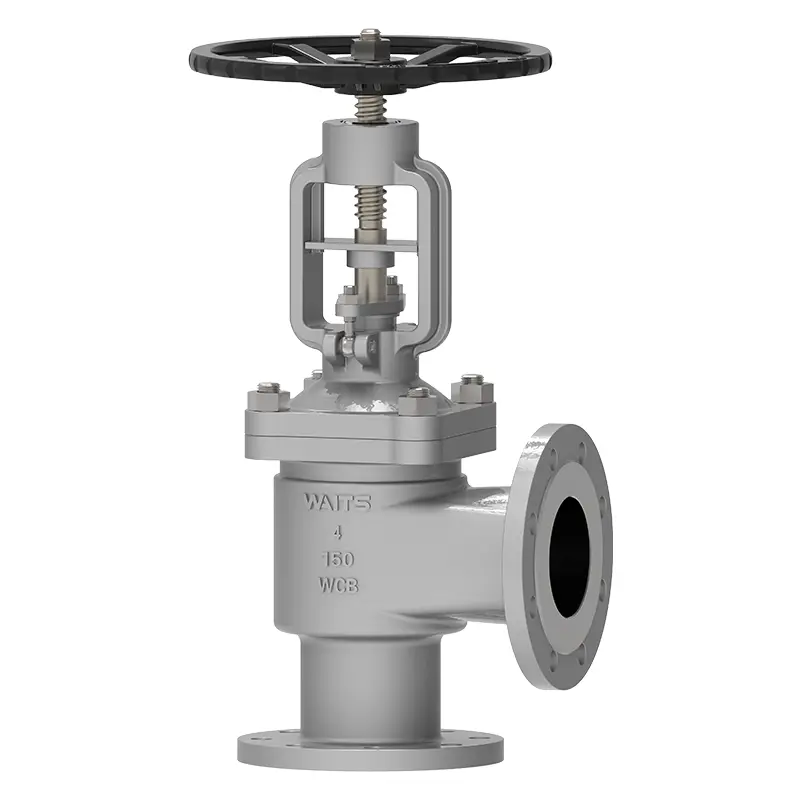

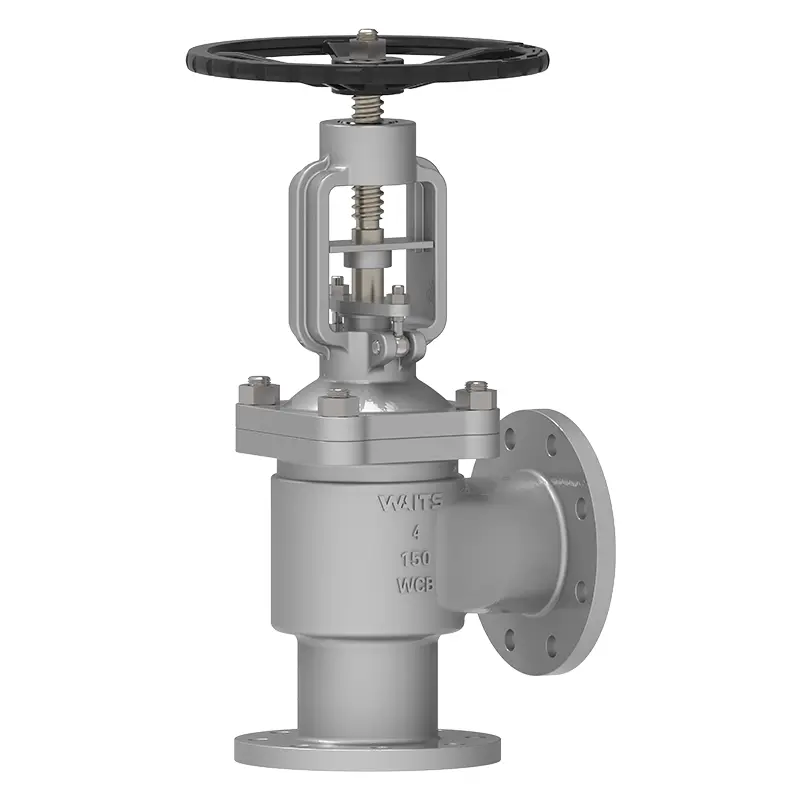

Ъгъл възлюби глобус клапан

Angle Bellows Globe Valve приема технологията „Double Seal“, състояща се от метални духалки и опаковки, осигурявайки двойна защита. Дизайнът му от 90 градуса спестява пространство и има нисък поток от съпротива, което може да намали консумацията на енергия за вас. Изборът на Wats Valve означава избор на успокояващ екип.

Изпратете запитване

Описание на продукта

Висококачественият ъгъл на ъгъла на Wats Valve възприема 90-градусов дизайн, който позволява течността да променя посоката под прав ъгъл и да контролира потока или отрязването на течността чрез завъртане на стъблото на клапана. Металните духалки се използват като основен уплътнителен компонент вътре в тялото на клапана, комбиниран с традиционно опаковане. Дискът на клапана се движи линейно по централната линия на течността, а репликите се разширяват или договорят съответно, изолирайки течността от външната среда и предотвратява изтичането.

Стандарти за внедряване-ъгъл Bellows Globe Valve ‌
Стандарти за дизайн	DIN3356 /BS1873 /ASME B16.34
Фланец стандарт	EN1092-1/2/ASME B16.5/ASME B16.47-A/B.
Връзка	Rf/ff/rtj
Приемане на тест	И 12266 API598
Дължина на структурата	EN558/ ASME B16.10
Оценки на налягането и температурата	ASME B16.34
Тест за пожар	API607 API6FA
Стандарт с нисък изтичане	API 622
Антикорозионен дизайн	NACE MR 0175
Ъгъл на приложения за ъгъл глобус клапан
Размер	DN15 ~ DN300 （nps½ "~ 12"）
Обхват на налягането	PN16 ~ PN160 （Class150 ~ 900）
Температурен диапазон	-29 ℃～+570 ℃
Приложение	Киселина/алкална течност, втечнен природен газ, масло с висок вискозитет, подземна тръбопровод, модул за интеграция на оборудване и др.
Режим на задвижване	Ръчно колело, скосяване, електрическо, пневматично и т.н.
Капак на тялото/клапана на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Отливки: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Ядрото на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Уплътняваща повърхност	Основно тяло, основна облицовка на желязо сплав, облицовъчна сплав на твърда основа
Вентил стъбло	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Гайка на стъблото на клапана	Медна сплав
Пръчка	Гъвкав графит, графитен азбестов опаковка, политетрафлуоретилен ...

Характеристики на производителността

Структурата на ъгъла Bellows Globe вентил го прави особено подходящ за приложения с високи изисквания за надеждност, като например системи за обработка на токсични, запалими или корозивни среди.

Предимства

1. Ключовият компонент на ъгъла Bellows Globe вентил е металната духалка. Той свързва капака на клапана и стъблото на клапана чрез автоматично заваряване на ролка. Металните духари гарантират, че частта на клапана е без течове.

2. Благодарение на конусовния и рационализиран дизайн, клапанният диск се запечатва надеждно и има по -дълъг експлоатационен живот.

3. Дизайн на двойно уплътнение (Bellows + опаковане). Крънките и опаковането предотвратяват изтичането и осигуряват отличен ефект на уплътнение.

4. Ъгълът на клапана на глобус може директно да смазва стъблото на клапана, гайката и ръкава.

5. Ергономично ръчно колело. По -дълъг живот на обслужването и по -лесна работа.
