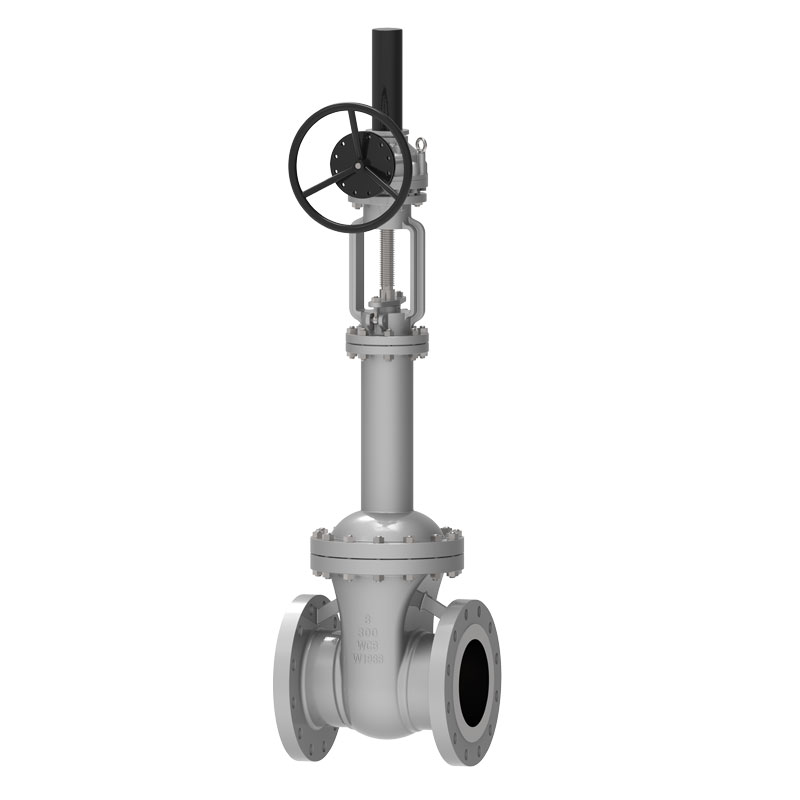

Клапан на портата на духалки

Ако търсите висококачествен клапан за врата на Bellows, изчакването може да бъде вашият надежден избор. Като опитен производител и доставчик на клапани в индустрията, клапанът на Bellows Gate, който произвеждаме, се използва широко в градското отопление, предаването на газ, тръбите за пара и мащабните проекти за консервация на водата и е признат от клиентите в много страни в Европа и Близкия изток.

Изпратете запитване

Описание на продукта

Клапанът на Bellows Gate образува метална бариера между течната среда и атмосферата чрез автоматично подвижно заваряване, което е дизайн, който предпазва стъблото на клапана от изтичане.
Структурата на духането се използва вътре, а долният край на духането от неръждаема стомана е заварен към стъблото на клапана, за да се предотврати кородирането на стъблото на клапана. Другият край се поставя между тялото на клапана и капака на клапана, за да се образува статично уплътнение. Дизайнът на двойното уплътняване е по -сигурен. Ако Bellows не успее, опаковката на клапаните на клапана също ще избегне изтичане.
Крънките са заварени към стъблото на клапана, за да поддържат стабилни работни характеристики и да се избегне вибрацията на стъблото на клапана, причинена от вибрацията на тапата на клапана. Клапанът на Bellows Gate е най -подходящ за тръбопроводи с пара, запалимо, експлозивно, термично масло, висока чистота, токсична и друга среда.

Стандарти за изпълнение

Стандарти за дизайн	DIN3356 ， ASME B16.34
Фланец стандарти	DIN2543-2545, ASME B16.5, ASME B16.47
Методи за връзка	RF,
Тестване и приемане	DIN3230, пожар 598
Структурна дължина	DIN3203, ASME B16.10
Оценки на налягането и температурата	ASME B16.34 、
Тест за огнеустойчивост	API607, API6FA
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 2 ″ ~ nps 24 ″ dn50 ~ dn600
Обхват на налягането	CL150 ~ CL1500 PN10 ~ PN260
Температурен диапазон	-20 ℃ ~ 350 ℃
Диапазон на приложение	Чентово вода, канализация, строителство, петрол, химическа промишленост, храна, лекарства, текстил, електричество, корабостроене, металургия, енергийна система и др.
Режим на задвижване	Ръчно колело, скосяване, електрическо, пневматично и т.н.
Капак на тялото/клапана на клапана	(A216 WCB, WC6, WC9, LCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A), сплав 20, Monel ...
Уплътняваща повърхност	Тяло, облицовка на тялото сплав, облицовъчна сплав на твърда основа
Вентил стъбло	F6A F304 F316 F51 F53 Monel K500
Гайка на стъблото на клапана	Медна сплав
Опаковане	Гъвкав графит, графитен азбестов опаковка, политетрафлуоретилен ...

Функции за изпълнение

Предимства
1. Клапанът на Bellows Gate има разумна структура, надеждна ефективност на уплътняване и красив външен вид;
2. Уплътнителната повърхност е заварена с твърда сплав, основана на корозия, която е устойчива на износване, устойчива на корозия, устойчива на триене и има дълъг експлоатационен живот;
3. Стъблото на клапана се темперира и азот на повърхността, което има добра корозия и устойчивост на триене;
4. Приет е дизайнът с двойно уплътняване и представянето е по -надеждно;
5. Показанието за повдигане на стъблото на клапана е по -интуитивна;
6. Материалът на размера на броя на частите, фланцовите и заваряването може да бъде разумно избран според действителната ситуация или изисквания на потребителите за задоволяване на различни инженерни нужди.

Характеристики:
1. Дизайнът на двойното уплътняване е пакетиране на стъбла на клапана + клапан. Ако духарите се провалят, опаковката на клапаните също ще избегне изтичане;
2. Без загуба на течности и ниска загуба на енергия;
3. Дълъг експлоатационен живот, който помага да се намали броят на поддръжката;
4. Седалката на газовия среден клапан приема PTFE мек уплътняващ материал, което помага за подобряване на уплътняването на клапана на вратата на Bellows;
5. Седалката на клапана приема конусен твърд уплътнение, което е устойчиво на висока температура и има добра херметичност;

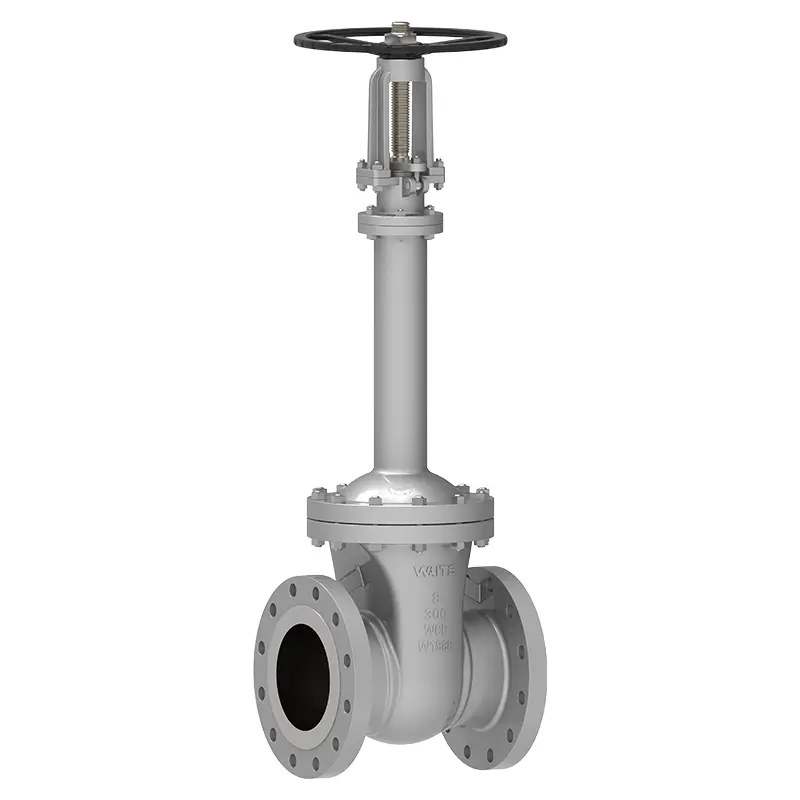

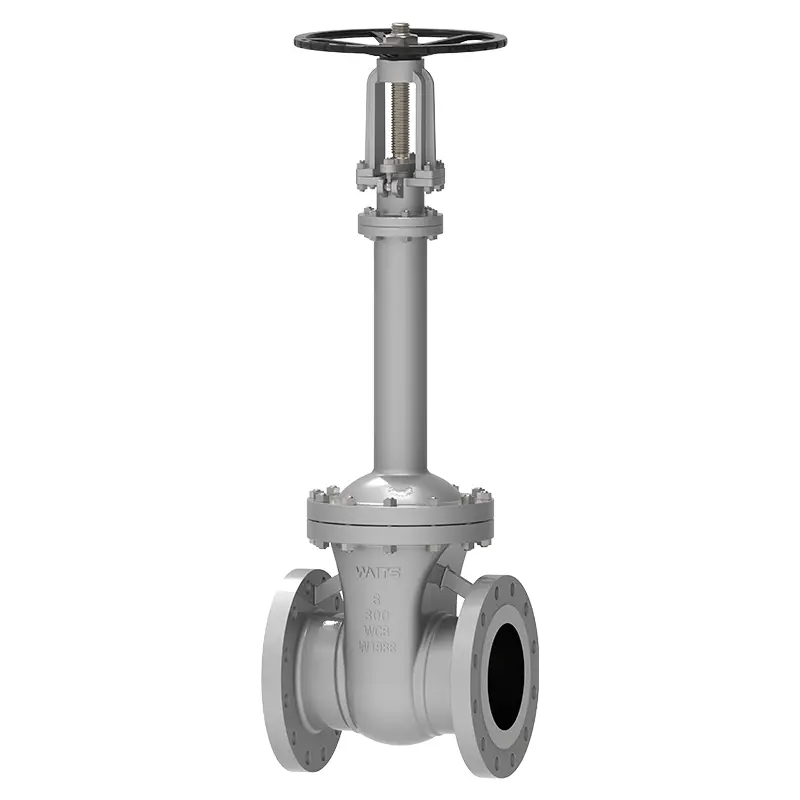

Bellows Gate Valve
