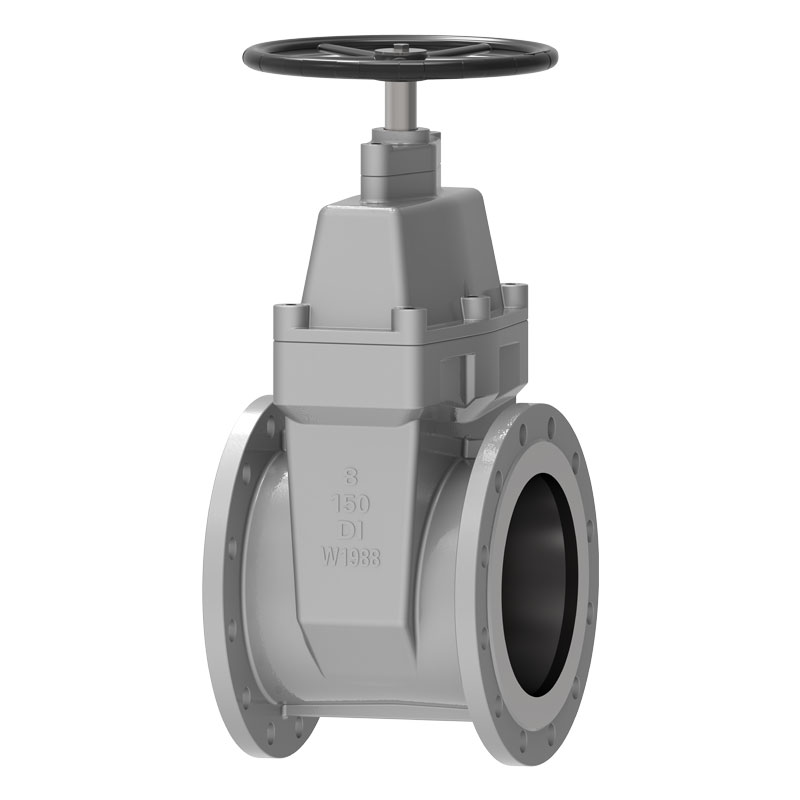

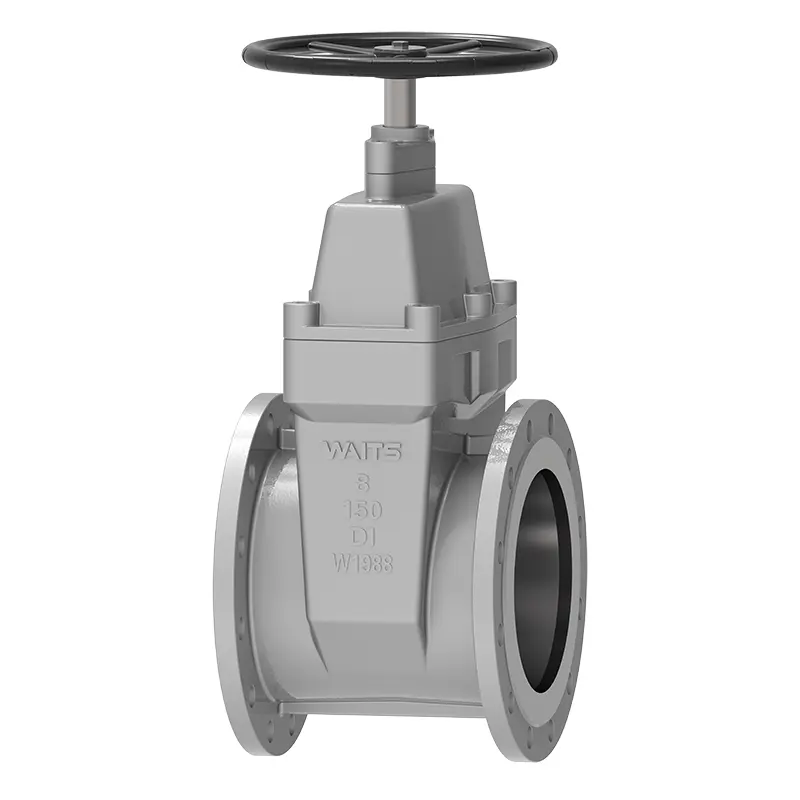

Шибър с еластична седалка на края на фланеца

Waits е вашият добър избор за висококачествени и рентабилни шибъри с гъвкави краища на фланеца. Ние сме основани в Съединените щати през 1994 г. и сме голям производител на клапани и интегриран доставчик. Създадохме клон в Китай през 2008 г. и създадохме нашата глобална централа в Уенжоу. Този шибър има отлични характеристики на уплътняване и издръжливост, подходящ е за различни течности и е много обичан от съоръженията за водоснабдяване и пречистване на отпадъчни води.

Изпратете запитване

Описание на продукта

Waits има 30 години опит в производството на клапани. Знаем, че за да спечелят продуктите на пазара, освен изгодни цени, те се нуждаят и от перфектно качество.
Нашият шибър с еластично седло в края на фланеца е проектиран за контрол на потока и изолация в различни флуидни системи. Той използва гъвкав дизайн на механизма на седлото на клапана, за да осигури плътно уплътняване и не е склонен към изтичане. В същото време цялостният дизайн е здрав и надежден и може да се адаптира към средно налягане и температурни условия, без да се отразява на производителността при работа.
Този шибър се използва широко в промишлеността и често се среща в управлението на водоснабдяването, пречистването на отпадъчни води и други приложими индустриални приложения.

Стандарти за изпълнение

Стандарти за проектиране	API603, ASME B16.34, DIN 3352, EN1984 BS5163, AWWA C509 /C515
Стандарти за фланци	ASME B 16.5, ASME B16.47, DIN2543, EN1092-1, DIN2545;
Методи на свързване	RF
Тестване и приемане	API598, DIN 3230, EN 12569
Структурна дължина	ASME B16.10, DIN3352-F4/F5, EN 558-1
Нива на налягане и температура	ASME B16.34、
Стандарти за ниски течове	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 2″ ~ NPS 64″ DN50~ DN1600
Диапазон на налягането	CL125~ CL300 PN10~ PN64
Температурен диапазон	；-10°C ~ +100°C
Обхват на приложение	Чешмяна вода, канализация, строителство, петрол, химическа промишленост, храна, медицина, текстил, електричество, корабостроене, металургия, енергийна система и др.
Режим на шофиране	Turbine, pneumatic, electric
Valve body/valve cover	DI WCB, CF8, CF8M, CF3, CF3M, 4A, 5A, 6A),
Вентилна плоча/клапанна седалка	DI, DI+EPDM, WCB, WCB+EPDM CF8, CF8M, CF3, CF3M
Стебло на клапана	F6A F304 F316 F51 F53 Монел K500
Гайка на стеблото на клапана	Медна сплав
Опаковка	Гъвкав графит, графитно азбестово опаковане, политетрафлуоретилен...

Performance Features

1. Седалка на клапана с плоско дъно
След като традиционният шибър се измие с вода, чужди предмети като камъни, дървени блокове, цимент, хартиени остатъци и отломки се натрупват в жлеба на дъното на вентила, което лесно може да причини изтичане. Дъното на гъвкавия шибър на края на фланеца има същия дизайн с плоско дъно като водопроводната тръба, така че не е лесно да има такова натрупване на отпадъци, което позволява на течността да тече гладко.
2. Цялостно гумено капсулиране
Използвайте висококачествен каучук за цялостно вътрешно и външно гумено капсулиране, активно въвеждане на усъвършенствана технология за вулканизиране на каучук в индустрията, точен размер, надеждна връзка, не е лесно да падне и добра еластична памет.
3. Устойчивост на корозия
Покритието с прахова епоксидна смола може да предотврати корозията и ръждата на тялото на клапана и е по-подходящо за канализационни системи. 4. Не е лесно да се счупи
В миналото традиционните чугунени шибъри бяха лесни за счупване, ако бяха ударени, сблъснати или припокрити от чужди предмети. Тялото на шибърния вентил с еластично седло на края на фланеца се променя на сферографитен чугун, който има известна гаранция за здравина.
5. Three "O" type
Стъблото на клапана е с уплътнителен дизайн с три "О" пръстена, който може да намали съпротивлението на триене по време на отваряне и затваряне, да намали изтичането на вода и да замени уплътнението без спиране на водата.
6. Благоприятен за пиене
Тъй като вътрешността на тялото на вентила е покрита с нетоксична епоксидна смола, вътрешната и външната повърхност на шибъра са изцяло покрити с гума и няма да има ръжда или корозия, така че може да се използва за пиене.
7. Тяло на клапана за прецизно леене
Корпусът на вентила е прецизно отлят, с точни геометрични размери и няма нужда да се притеснявате за повреда на уплътнителните характеристики.
8. Леко тегло
Пластмасовата отливка не само има определена здравина, но и тежи около 20% до 30% по-малко от традиционните шибъри.
