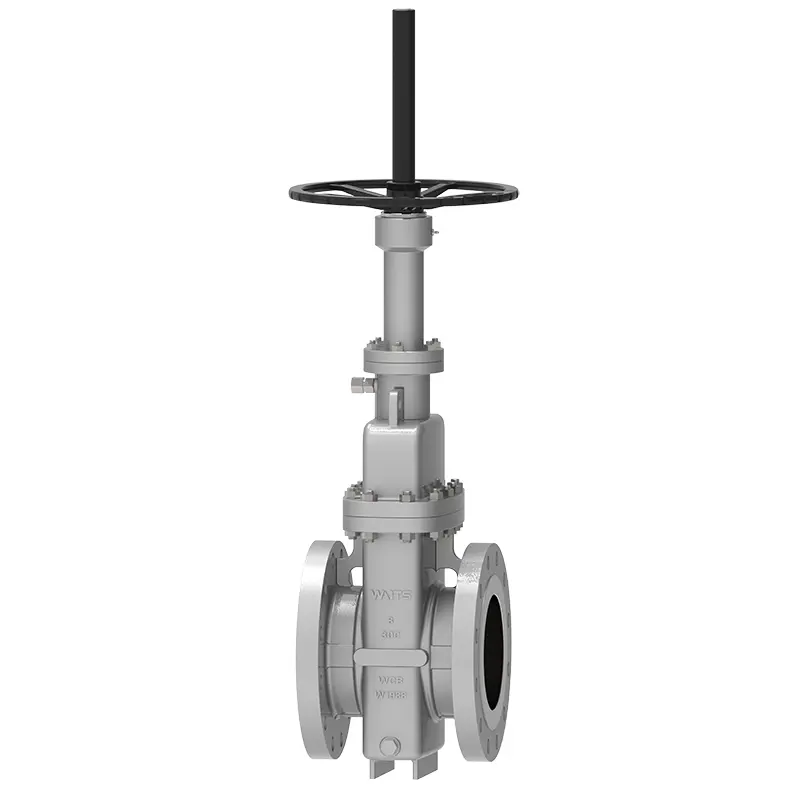

Единичен диск плосък клапан

Единият дисков плосък клапан е плъзгащ се клапан с паралелна порта като заключителна част. Заключителната му част е единична порта, а натискащата сила на портата към седалката на клапана се контролира от средното налягане, действащо върху плаваща порта или седалка с плаващ клапан. Плоската клапа на вратата, разработена и произведена от Waits, има характеристиките на еластичността и предварителното натоварване, седалката на структурната клапа с едновременно уплътняване на уплътняващи седалки нагоре и надолу по веригата, седалка на клапана със самопочистване на функция, а клапанът и клапанът са независими. Според изискванията на клиента, портата може да бъде разделена на видове с отвори за отклоняване, без отвори за отклоняване, регулируема порта и т.н.

Стандарти за изпълнение

Приложение

Функции за изпълнение

Има три вида структури на тялото на клапана: леене, заваряване и коване.
Единият дисков плосък клапан приема конструкция с уплътнение на О-пръстен и седалка с плаващ клапан с предварително натоварване, което прави плоския клапан на портата двупосочно запечатан на входа и изхода. И въртящият момент на отваряне и затваряне на тази структура е само 1/2 от този на обикновен клапан, така че клапанът може лесно да се отвори и затвори. Седалката на клапана приема мек уплътняващ пръстен, който има двойно уплътнение от мека уплътняваща повърхност към метал и метал до метал, а меката уплътняваща повърхност също изтрива мръсотията на портата. От едната страна на клапана има клапан за инжектиране на мазнини и мазнината навлиза в уплътняващата повърхност през инжектора на мазнините и отвора за инжектиране на мазнини на седалката на клапана, за да се постигне ефект от аварийно уплътняване. За да се удължи живота на експлоатацията, портата е оборудвана с водач, за да предпази уплътняващата повърхност от средна ерозия и винаги пасва на уплътнителната повърхност, независимо дали клапанът е напълно отворен или напълно затворен. Когато клапанът е напълно отворен, каналът на клапана е гладък и прав, коефициентът на съпротивление на потока е изключително малък и почти няма загуба на налягане. Тръбопроводът може да бъде почистен от почистващ препарат за тръби.
Този клапан с един диск с плоска порта приема опаковъчна структура със способност за самозаразяване, не е необходимо да се регулира често и е изключително лесен за отваряне и затваряне. Електричността на уплътняване е надеждна, а опаковката е оборудвана със спомагателна структура за инжектиране на мазнини, която решава проблема, че опаковането на общи клапани е най -вероятно да изтече. Когато клапанът е затворен, високото налягане във вътрешната кухина може да се разтовари автоматично, за да се осигури безопасна употреба. Продуктът е напълно затворена структура с добра защита на защитата и може да се използва при условия на всички атмосферни условия. Клапанът е оборудван с индикатор за позиция, за да покаже отвора и затварянето на клапана. Най -високото зареждане може да спести време и цена по време на поддръжка.
