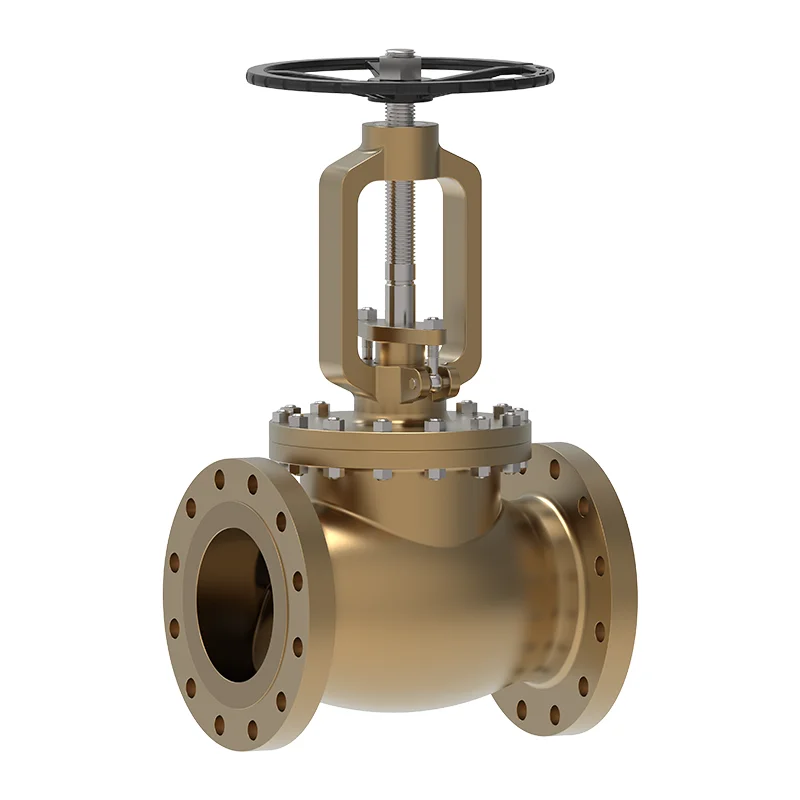

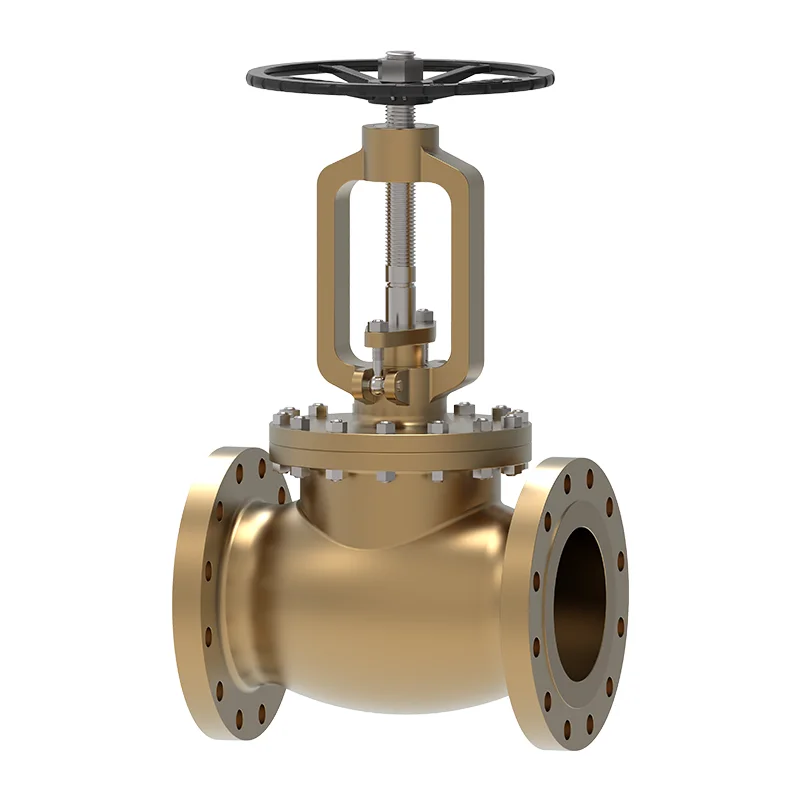

Бронзов глобус клапан

Waits Bronze Globe Valve‌‌ използва прецизен диск, за да се движи по централната линия на седалката на клапана. Дискът е направен от висококачествен алуминиев бронз, който е устойчив на корозия във вода и не окисляваща среда. Корпусът на клапана е силен и устойчив на налягане, подходящ за морски, химически, ОВК, мощност и нефтохимични приложения, осигурявайки безопасен и ефективен контрол на течността.

Изпратете запитване

Описание на продукта

Waits висококачествен бронзов глобус вентил използва тялото на бронзовия клапан и осигурява разнообразие от опции за облицовка и уплътняване на клапана. Връзките с резба и фланци са достъпни в съответствие с различни стандарти като BSP, DIN, EN, BS4504, ANSI и JIS. Повечето клапани на глобус се предлагат с опции за повдигане на винта (SL) и винтове за проверка (SDNR).

За бронзовия глобус вентил‌‌ въртенето на ръчното колело задвижва стъблото на клапана, за да се движи линейно, така че дискът да се движи нагоре и надолу по централната ос на течността, като по този начин осъзнава отвора и затварянето на клапана, като по този начин контролира потока на течността.

Алуминиевият бронзов глобус клапан се състои главно от корпус на клапана, капак на клапана, диск, стъбло на клапана, опаковане на уплътняване и ръчно колело.

Корпусът на клапана и капакът на клапана са изработени от алуминиев бронз, който има добра устойчивост на корозия и здравина. Дискът на клапана е във формата на приставка, а уплътняващата повърхност е плоска или конична.

Стъблото на клапана се използва за контрол на повдигането и спускането на клапанния диск. Има два типа движение: скрит тип стъбло (стъблото на клапана се движи само нагоре и надолу) и повишаващ тип стъбло (стъблото на клапана се движи нагоре и надолу, а ръчното колело се върти и се движи едновременно).

Стандарти за изпълнение Бронзов глобус клапан‌‌
Стандарти за дизайн	API600 BS1873
Фланец стандарт	ASME B16.5/ASME B16.47- A/B/EN1092-1/2
Връзка	FF, RF, RTJ, NPT
Приемане на тест	Пожар 598 EN12266
Дължина на структурата	API 6D ASME B16.10 EN558
Оценки на налягането и температурата	ASME B16.34
Тест за пожар	6FA Fire Flight607
Стандарт с нисък изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0175
Приложение-бронзов глобус клапан
Размер	NPS 1/2 ″ ~ nps 48 ″ dn50 ~ dn1200
Обхват на налягането	CL150 ~ CL2500 PN10 ~ PN420
Температурен диапазон	-20 ℃ ~ 250 ℃
Приложение	Вода, пара, масло, природен газ и слабо корозивни течности. Типът на твърдо уплътнение може да се справи с средни частици или висока температура.
Режим на задвижване	Работа на ръчно колело, експлоатация на предавки, пневматично управлявано, електрическо управлявано, хидравлично управлявано
Капак на тялото/клапана на клапана	Al - бронз
Уплътняваща повърхност	Меко уплътнение (с помощта на EPDM, NBR, PTFE, Viton и други меки уплътняващи материали, отлични показатели за уплътняване, подходящи за различни медии); Int+stl
Вентил стъбло	Неръждаема стомана 316, 304 или ал - бронз
Гайки на клапана	Месинг. Неръждаема стомана
Пръчка	Гъвкав графит, графитен азбестов опаковка, политетрафлуоретилен ...

Характеристики на производителността

За бронзовите глобусни клапани, високата корозионна устойчивост на алуминиев бронз му позволява да издържа на ерозия от различни корозивни среди, което го прави подходящ за корозивна среда като морска вода, солев разтвор, слаби киселини и слаби алкали, като по този начин удължава живота на филтъра.

С висока механична якост алуминиевият бронзов материал може да понесе определено налягане и сила на удара, като работи стабилно в системите за тръбопроводи с високо налягане или с висок дебит без лесна деформация или повреда. Уплътнителните повърхности на диска и седалката са прецизно обработени за плътно прилягане, ефективно предотвратяващи средно изтичане.

Ръчното колело е лесно за работа, което позволява безпроблемно отваряне и затваряне на клапана. И накрая, той може да бъде оборудван с устройства за задвижване като червеи, пневматика и електричество, колкото е необходимо за постигане на дистанционно управление и автоматизирана работа.

Bronze Globe Valve
