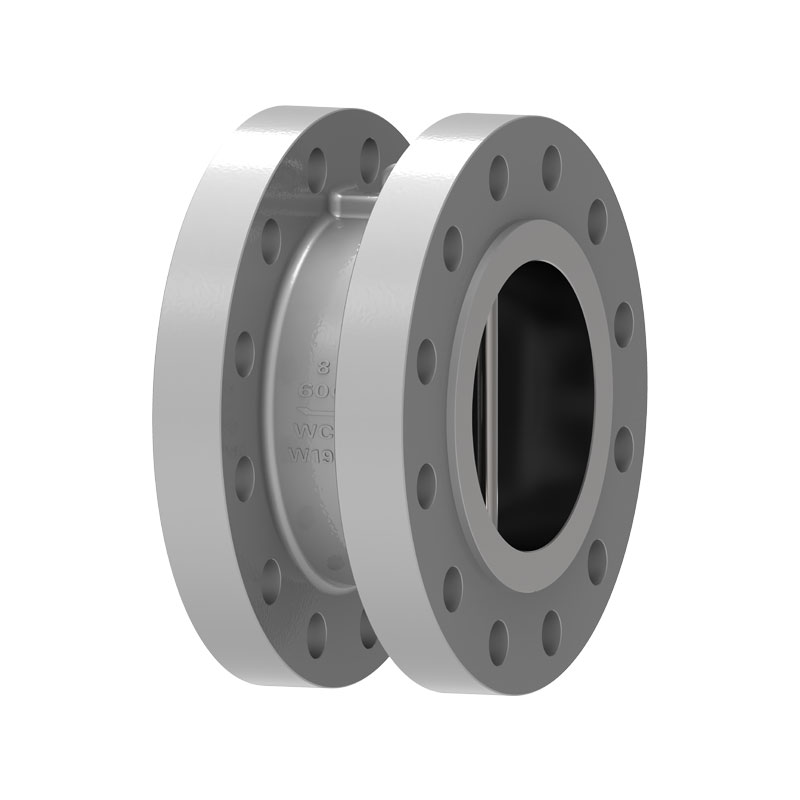

Възвратен клапан с двойна пластина

Като професионален производител на клапани, Waits може да подпомогне производството на персонализирани възвратни клапани с двойна пластина, за да отговори по-добре на нуждите на различни клиенти. По отношение на уплътнението, този възвратен клапан може да бъде в различни форми като гума, PTFE и тяло. Персонализирането може да отговаря на различни стандарти като API/DIN/JIS според нуждите на клиента.

Изпратете запитване

Описание на продукта

Плочата на пеперудата на възвратния клапан с двойна пластина е два полукръга, а дискът на клапана с пружина е окачен на централния вертикален щифт. Когато клапанът е отворен, комбинираната сила на течността е в центъра на уплътнителната повърхност на диска на клапана, а точката на действие на опорната сила на пружината е в центъра на повърхността на диска на клапана, така че основата на клапана дискът се отваря първи, като по този начин се избягва износването на уплътнителната повърхност, което възниква, когато дискът на клапана на стария конвенционален клапан се отвори, и ефективно се подобрява издръжливостта.
Когато скоростта на потока се забави, под действието на силата на реакция на торсионната пружина, дискът на клапана постепенно се приближава до леглото на клапана и възвратният клапан с двойна пластина навлиза в етапа на бавно затваряне. Когато течността тече обратно, комбинираното действие на силата на диска на клапана и силата на реакция на торсионната пружина съответно увеличава затварянето на диска на клапана, навлизайки в етапа на бързо затваряне. Това ефективно намалява въздействието на водния чук и намалява вредата от водния чук. При затваряне, действието на силата на пружината кара горната част на диска на клапана да се затвори първо, предотвратявайки захапването на корена на диска на клапана.

Стандарти за изпълнение

Стандарти за проектиране	API594, API6D, ASME B16.34
Стандарти за фланци	ASME B16.5, DIN2543~2548, API 605, ASME B16.47, MSS SP-44, ISO7005-1.
Методи на свързване	Тип вафла, тип фланец, тип уши,
Тестване и приемане	API598, API 6D,
Структурна дължина	API594, API6D, DIN3202
Нива на налягане и температура	ASME B16.34, DIN2401
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175.ISO15156

Приложение

Размер	NPS 2”~ NPS 60” DN50 ~ DN1500
Диапазон на налягането	CL150 ~ CL2500 PN10 ~ PN420
Температурен диапазон	；-196°C ~ +600°C
Обхват на приложение	Подходящ е за различни среди като вода, парно масло, азотна киселина, оцетна киселина, силно окисляващи среди и др.
Тяло на клапана	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Вентилна плоча	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Седалка на клапана	Материал на тялото, 13CR, неръждаема стомана 304/316, монел, циментиран карбид, сплав 20, медна сплав и др.
Стебло на клапана	A182 F6a,17-4PH，F304 F316, F51, ...

Характеристики на производителността

1. Възвратният клапан с двойна пластина се състои от тяло на клапана, диск на клапана, вал на клапана и пружина и т.н. Той приема връзка тип скоба и компактна структура.
2. Плочата на пеперудата е два полукръга, а пружината се използва за принудително нулиране. Уплътнителната повърхност може да бъде заварена с устойчив на износване материал или облицована с гума. Има широк спектър на приложение и надеждно уплътнение.
3. Ходът на затваряне на диска на клапана е кратък и е с пружина, с бърза скорост на затваряне, което може да намали феномена на водния чук.
4. Подходящ е за случаи с ограничено пространство за инсталиране и може да се използва за хоризонтални или вертикални тръбопроводи.
5. Може да се прилага към различни среди като вода, парно масло, азотна киселина, оцетна киселина, силна окислителна среда и др.
