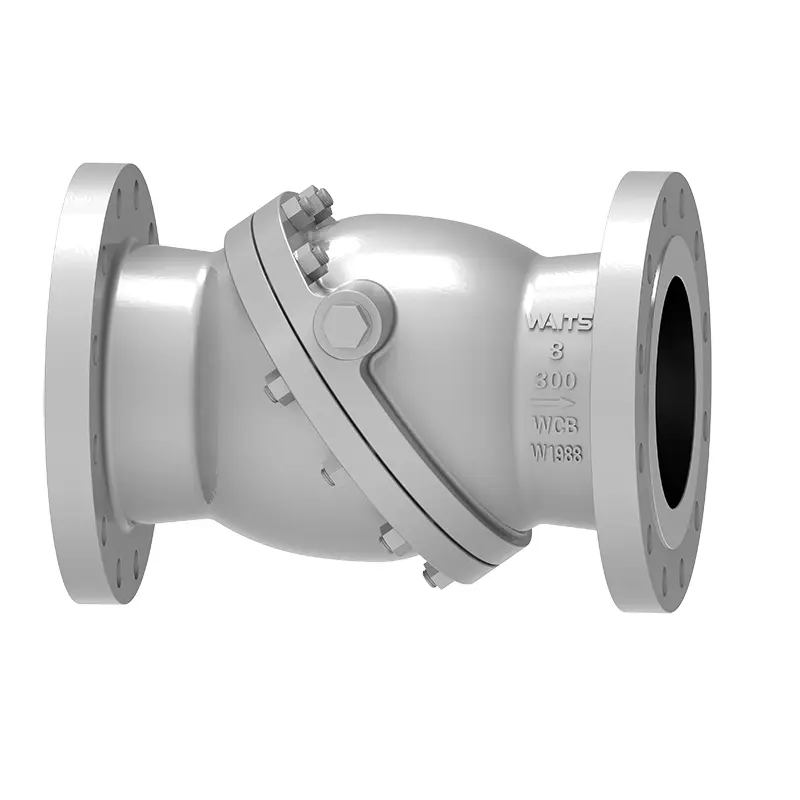

Възвратен клапан с наклонен диск

Възвратният клапан с наклонен диск е висококачествен и издръжлив продукт на Waits Valve. Като професионален производител на вентили, нашата технология и производствено оборудване са в крак с напредналото ниво на индустрията в реално време. След като бъде актуализиран и напълно инспектиран, продуктът може да бъде затворен бързо и дискът на клапана може бързо да достигне позицията на седлото на клапана, като минимизира явлението удар.

Изпратете запитване

Описание на продукта

Възвратният клапан с наклонен диск е възвратен клапан без удар. Основното му предимство е да преодолее удара и водния чук, причинени от въртящия се възвратен клапан и повдигащия възвратен клапан и да реализира работа без удар.

Стандарти за изпълнение

Стандарти за проектиране	BS1868,API6D,API594
Flange standards	ASME B16.5、ASME B16.25、
Методи на свързване	RF.RTJ.BW
Тестване и приемане	API598, API 6D
Структурна дължина	API6D/ASME B16.10,
Нива на налягане и температура	ASME B16.34、
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175.ISO15156

Приложение

Размер	NPS 2”~ NPS 36” DN50 ~ DN900
Диапазон на налягането	CL150 ~ CL600 PN10 ~ PN100
Температурен диапазон	;-29°C~+545°C
Обхват на приложение	Подходящ е за различни среди като вода, парно масло, азотна киселина, оцетна киселина, силно окисляващи среди и др.
Valve body	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Вентилна плоча	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Monel, Отливки: A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Седалка на клапана	Материал на тялото, 13CR, неръждаема стомана 304/316, монел, циментиран карбид, сплав 20, медна сплав и др.
Стебло на клапана	A182 F6a,17-4PH，F304 F316, F51, ...

Характеристики на производителността

Възвратният клапан с наклонен диск използва двойни ексцентрични дискове при проектирането и производството, а седлото на клапана е леко еластично метално седло на клапана, което може да осигури уплътнителната производителност на клапана по време на работа. Дискът тип пеперуда помага за бързо отваряне и има силна издръжливост, като ефективно удължава експлоатационния живот, спестява ви разходи за поддръжка и подмяна и има ниско съпротивление на потока и отлична производителност.
