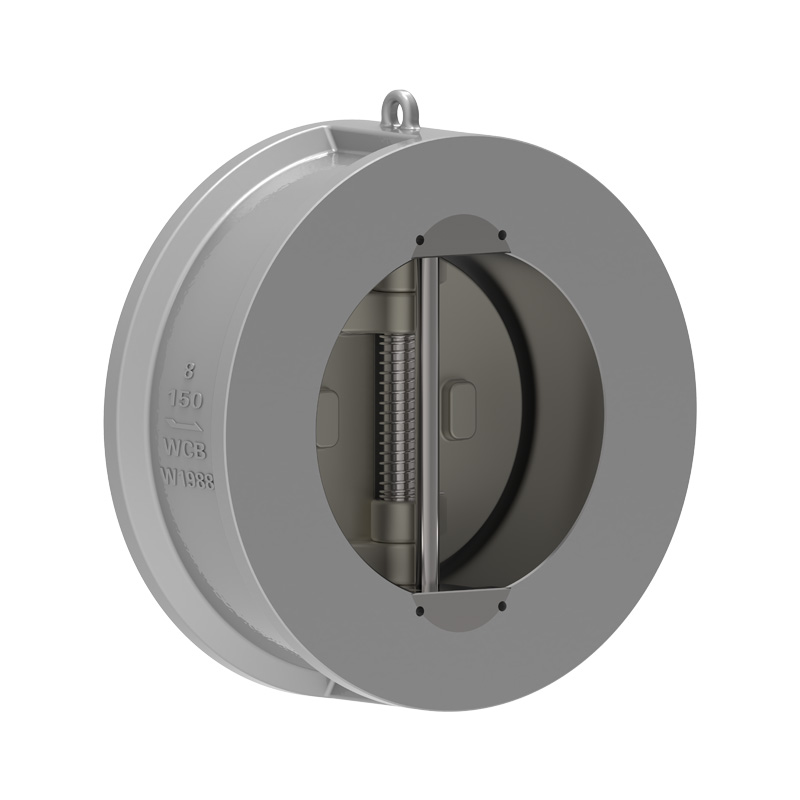

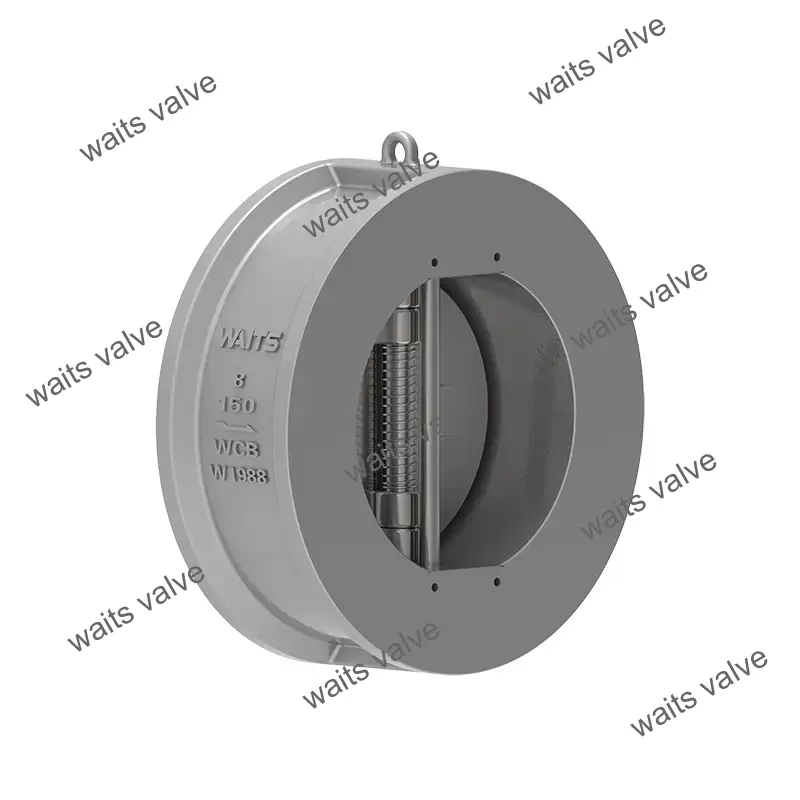

Възвратен клапан с двойна пластина с меко уплътнение

Плочата на пеперуда на възвратния клапан с двойна плоча с меко уплътнение е два полукръга с пружинен диск, окачен на централен вертикален щифт.
Когато клапанът е отворен, комбинираната сила на течността е в центъра на уплътнителната повърхност на диска, а точката на действие на опорната сила на пружината, която действа като реакция, е разположена в центъра на повърхността на диска, така че коренът на диска се отваря първо. Това избягва износването на уплътнителната повърхност, което се получава при отваряне на диска в стария конвенционален вентил, и увеличава издръжливостта на уплътнението на клапана.
Когато скоростта на потока се забави, под действието на силата на реакция на торсионната пружина, дискът постепенно се приближава до леглото на клапана и навлиза в етапа на бавно затваряне на клапана. Когато течността тече обратно, нейната сила върху диска и силата на реакция на торсионната пружина ще работят заедно и затварянето на диска ще се увеличи съответно, навлизайки в етапа на бързо затваряне. Целта на този дизайн е да намали явлението воден удар, да намали вредата от водния удар и по-добре да удължи експлоатационния живот. При затваряне точката на силата на пружината кара горната част на диска да се затвори първо, предотвратявайки захапването на корена и подобрявайки издръжливостта на уплътнителната повърхност на клапана.

Стандарти за изпълнение

Приложение

Характеристики на производителността

1. Компонентите на възвратния клапан с двойна пластина с меко уплътнение включват тялото на клапана, диска на клапана, вала на клапана, пружината и други части, които са свързани чрез затягане и имат компактна структура.
2. Бътерфлай плочата на вентила е направена от два полукръга и се принуждава да се връща от пружина. Уплътняващата повърхност може да бъде направена от устойчив на износване материал, настилан върху тялото, или облицована с гума. Има широка гама от приложения и надеждно уплътнение.
3. Вентилният диск има къс ход на затваряне и е пружиниран, с чувствително действие и бърза скорост на затваряне, което значително намалява водния удар.
4. Тъй като възвратният клапан с двойна пластина с меко уплътнение има компактна структура, малък размер, леко тегло и лесен монтаж, той е подходящ за използване в ситуации, в които пространството за монтаж е ограничено. Може да се използва в хоризонтални или вертикални тръби.
5. Приложимо за вода, парно масло, азотна киселина, оцетна киселина, силна окислителна среда и други среди.
