Електрически сферичен кран с горен вход

Електрическият сферичен кран с горен вход, произведен и произведен от Waits, е високоефективен, висококачествен вентилен продукт, който е проектиран, произведен и инспектиран стриктно в съответствие със стандартите на API. Ние бяхме основани в Съединените щати през 1994 г., навлязохме в Китай през 2008 г. и накрая установихме нашата глобална централа в Уенжоу. Имаме способността да предоставяме рентабилни продукти на клиентите на световния пазар.

Изпратете запитване

Описание на продукта

Електрическият сферичен кран с горен вход е подходящ за тръбопроводи и промишлени системи. Предимствата му включват поддръжка на онлайн поддръжка и намаляване на изтичането. Той е подобрил традиционния сферичен кран с пълен отвор и има по-добра производителност.

Стандарти за изпълнение

Стандарти за проектиране	API 608, API 6D, ASME B16.34
Стандарти за фланци	ASME B 16.5, ASME B16.47, ASME B16.25,
Методи на свързване	RF, RTJ, BW
Тестване и приемане	API598, API 6D,
Структурна дължина	API 6D, ASME B16.10
Нива на налягане и температура	ASME B16.34、
Изисквания за противопожарна защита	API6FA API607
Стандарти за ниски течове	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS1-1/2″~ 60”DN40~DN1500
Диапазон на налягането	Клас 150~ 2500 PN10-PN420
Температурен диапазон	；-60*C ~ +260°C
Обхват на приложение	Петрол, химическа промишленост, металургия, лека промишленост, електроцентрали, градско водоснабдяване, условия на работа при ниски температури и тръбопроводи на дълги разстояния като нефт, газ и природен газ.
Режим на шофиране	Турбинни, пневматични, електрически
Тяло на клапана	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Отливки: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Топка	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Поддържащ пръстен на седлото на клапана	Поддържащ пръстен на седалката: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Вложка на седлото на клапана	PTFE, RPTFE, найлон, девлон, PEEK
Стебло на клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характеристики на производителността

1. За разлика от обикновените вентили, електрическият сферичен кран с горен вход не трябва да се отстранява от тръбопровода и може да се поддържа онлайн, намалявайки разходите за поддръжка. Вентилът има заварена крайна конструкция и е монтиран на тръбопровода, който не се влияе от напрежението на тръбопровода.

2. Пръстенът на леглото на клапана може да се движи независимо в аксиално положение. Чрез предварително натоварената пружина седлото на клапана може да бъде уплътнено при условия на нулево и ниско налягане. Този дизайн реализира способността за затваряне на клапана при условия на високо налягане. Външната страна на пръстена на леглото на клапана е инкрустирана с О-пръстени и еластични пръстени, за да се осигури уплътнението между леглото на клапана и тялото на клапана. Някои от нашите клиенти ще приложат вентила на мястото, където се използва експандиран графит. По това време, ако възникне пожар, вентилът може също така да поддържа уплътнителните характеристики.

3. Когато седлото на клапана и уплътнението на стеблото на клапана протекат поради повреда, уплътняващата грес, инжектирана от клапана за впръскване на грес, може да се използва за аварийно уплътняване. При нормални работни условия греста, инжектирана от клапана за впръскване на грес, може да смаже стеблото на клапана и повърхността на топката и да подобри гъвкавостта при отваряне и затваряне.

4. За вентили, монтирани под земята, можем да удължим стеблото на клапана според нуждите и да персонализираме размера според изискванията на клиента. Всички канализационни тръби, изпускателни тръби и устройства за аварийно впръскване на грес са съответно удължени, а други свързани тръбопроводи са близо до удължената част на клапана. Канализационният вентил, изпускателният клапан и вентилът за впръскване на грес са свързани и монтирани на земята, за да се улесни редовната поддръжка.

5. Горните и долните стебла на клапаните са проектирани в съответствие със стандартите API6D и ISO17292 и могат да предотвратят статично електричество.

6. Когато се използва седло на клапан с едно бутало нагоре и се използва седло на клапан с двойно бутало надолу по веригата, клапанът може да постигне двойна блокираща функция и да прекъсне медиите нагоре и надолу по веригата едновременно. Когато материалът, задържан в кухината на клапана, е под необичайно налягане поради повишаване на температурата, седлото на клапана може автоматично да освободи налягането и да го изхвърли към страната нагоре.

7. Топката на електрическия сферичен кран с горен вход е фиксирана, а повърхността е шлифована, полирана и закалена. Между топката и стеблото на клапана има плъзгащ лагер за намаляване на триенето и работния въртящ момент.

8. Свързващият фланец между вентила и задвижващия механизъм отговаря на стандартите ISO 5211, с висока адаптивност и лесна подмяна.

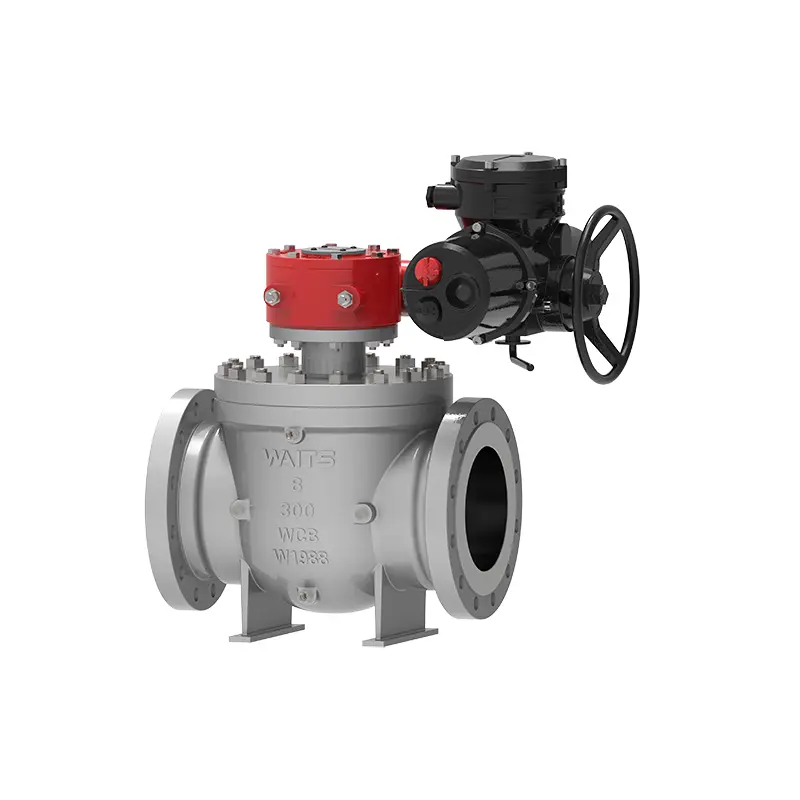

Electric Top Entry Ball Valve
