Пневматичен плаващ сферичен кран

Пневматичният плаващ сферичен кран е пневматичен клапанен продукт на Waits, с висока производителност, евтина фабрична цена, стабилни доставки и цялостно обслужване и поддръжка. Ние напълно отчитаме нуждите на различните клиенти в производството на клапани и можем да приемем API602/ISO17292/BS5351 и други стандарти и да произвеждаме и приемаме според стандартите през целия процес, за да гарантираме качеството на продукта.

Изпратете запитване

Описание на продукта

Пневматичният плаващ сферичен кран отговаря на изискванията за проектиране на стандартите API 608 и API 6d на Американския петролен институт и британския стандарт BS 5351 и отговаря на стандарта ASMEB16.34 на Американското дружество на машинните инженери. Произвежда се стриктно в съответствие с нуждите на индустрията и осигурява надеждни и издръжливи решения за клапани за клиенти на световния пазар.

Стандарти за изпълнение

Стандарти за проектиране	API 6D， API 608，ASME B16.34，ISO 17292，BS5351，
Стандарти за фланци	ASME B 16.5, ASME B16.47, ASME B16.25, ASME B16.11, BS 12627
Методи на свързване	RF, RTJ, BW
Тестване и приемане	API598 API 6D BS12569
Структурна дължина	SME B16.10, BS 558, BS12982, ISO 5752
Нива на налягане и температура	ASME B16.34、
Изисквания за противопожарна защита	API6FA API607
Стандарти за ниски течове	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 1/2” ~10” DN15~DN250
Диапазон на налягането	150LB–600LB, PN10–PN64
Температурен диапазон	； -29℃ ~ +200℃
Обхват на приложение	Чешмяна вода, канализация, строителство, петрол, химическа промишленост, храна, медицина, текстил, електричество, корабостроене, металургия, енергийна система и др.
Режим на шофиране	Турбинни, пневматични, електрически
Тяло на клапана	Изковки: A105, A182 F304, F304L, F316, F316L, F51, F53, A350 LF2, LF3, LF5, Monel, Отливки: A216 WCB, A351 CF3, CF8, CF3M, CF8M, A995 4A, 5A, A352 LCB, LCC, LC2
Топка	Сфера: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni60
Поддържащ пръстен на седлото на клапана	Поддържащ пръстен на седалката: CS+ENP, A182 F304, F304L, F316, F316L, F51, F53, CS+TCC, CS+Ni55
Вложка на седлото на клапана	PTFE, RPTFE, найлон, девлон, PEEK
Стебло на клапана	A182 F6a, F316, F51, A105+ENP, AISI 4140+ENP, 17-4PH

Характеристики на производителността

1. Седлото на клапана на пневматичния плаващ сферичен кран е устно уплътнение с добра производителност, нисък коефициент на триене и малък работен въртящ момент.

2. Стеблото на долния клапан може да избегне излитане под налягане. Освен това, ако има специална ситуация като пожар, той може да образува метален контакт с тялото на клапана, за да се гарантира, че уплътнението не се влияе от специални обстоятелства.

3. Вентилът е проектиран да бъде огнеупорен и антистатичен.

4. Дръжката има функцията да показва състоянието на превключвателя и стеблото на клапана с плоска глава и дръжката няма да бъдат изместени.

5. За да се предотврати неправилна работа, напълно отворените и напълно затворените позиции на клапана са оборудвани със заключващи отвори, което е по-безопасно и по-удобно.

6. Общият размер на вентила е относително малък и теглото е относително леко. Може да се използва за честа работа и да се отваря и затваря бързо. Не е ограничен по посока по време на монтаж и употреба, с малко съпротивление на течности, без вибрации и нисък шум.

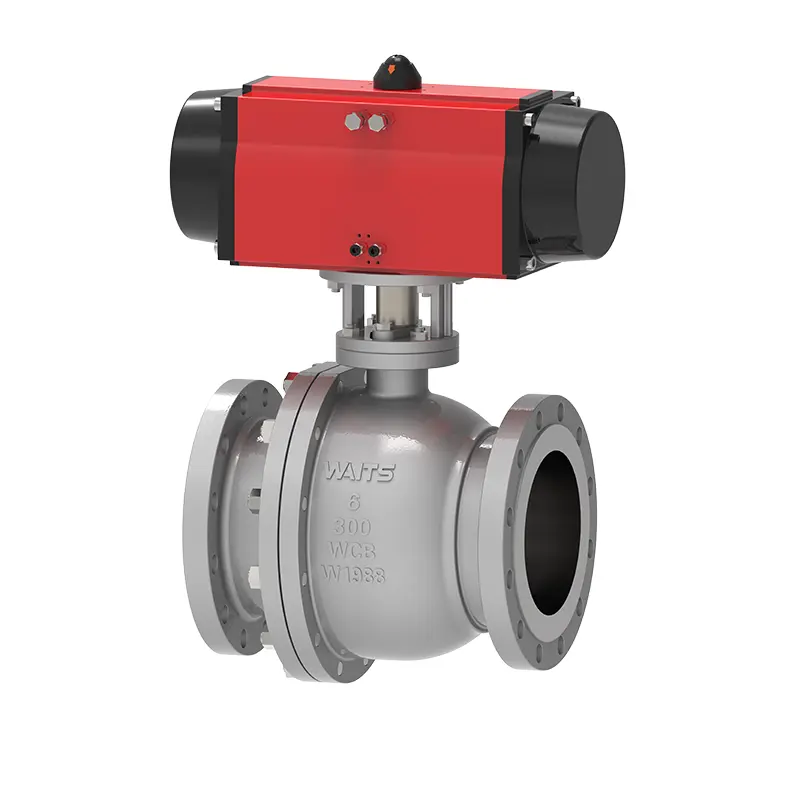

Pneumatic Floating Ball Valve
