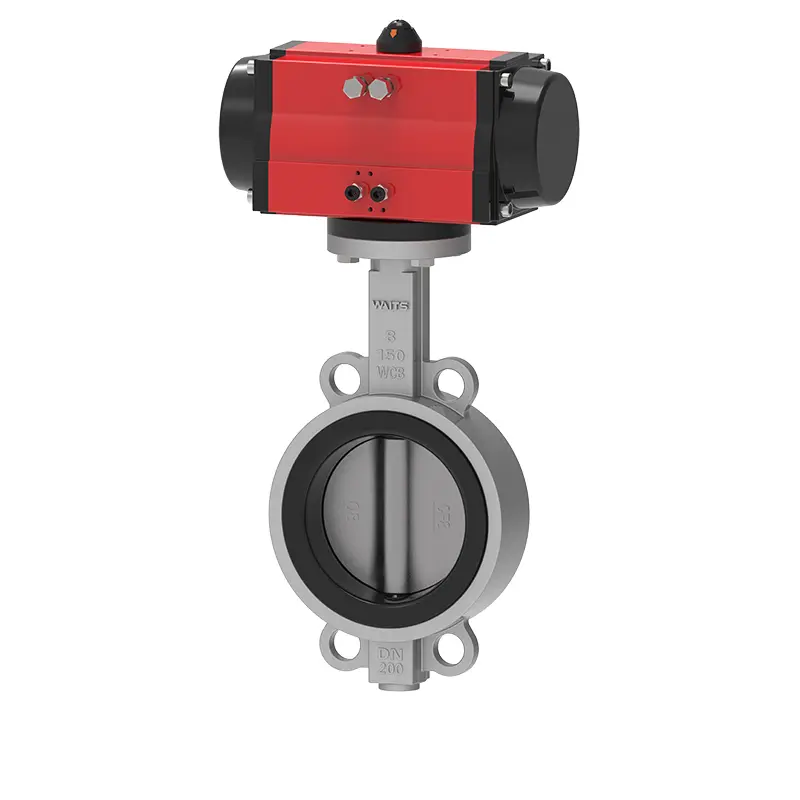

Пневматична вафла мека седнала пеперуда клапан

Waits е много опитен в производствените пневматични клапани, а пневматичната вафла с мека седнала седнала пеперуда е един от неговите продукти. Обучихме собствен професионален екип и имаме производствени бази в Tianjin и Wenzhou, със стабилни цени за доставка и конкурентни. Този пневматичен материал за пеперуди е безопасен и екологичен и може да се използва и в индустриите, свързани с храните.

Изпратете запитване

Описание на продукта

Пневматичната вафла на Waits Vanve мека седнала пеперуда е направила корекции на дизайна от аспекта на производителността. Чрез внимателен дизайн, изследвания и разработки и производство, той предоставя на клиентите на световния пазар по -добри продукти и опит в употребата.

1. Използвайте високо еластична гума за седалка на клапана

Съдържанието на каучук в седалката на клапана на EPDM е 50%и симулираме повече от 10 000 теста за отваряне и затваряне, за да гарантираме стабилността на работата на уплътняването и без изтичане.

Основните свързани свойства на тази клапа са следните: брегова твърдост/степен 72 ± 3, 200%напрежение на опън/MPA≥6, якост на опън MPA≥15, удължаване при прекъсване/%≥350, постоянна деформация при прекъсване/%≦ 10, якост на разкъсване/kN.m-1≥35, компресионна постоянна деформация (70 ℃*22h, скорост на компресия 25%)/%≦ ≦ 20.

В допълнение, седалката на клапана е проектирана като широк ръб. В сравнение със седалката на тесния ръб, седалката на широкия ръб има по -широка контактна повърхност с фланеца на тръбопровода и диаметърът може да достигне почти 20 мм, което има по -добри показатели за уплътняване.

2. Плочата на пеперудата и валът на клапана са свързани без щифтове, които няма да причинят изтичане и корозия поради инсталирането на щифтове. В допълнение, методът за разглобяване на вала на клапана е много прост, което улеснява замяната на седалката на клапана.

3. Корпусът на клапана е оборудвано с устройство против разсейване, което е по-безопасно за използване в тръбопровода.

Стандарти за изпълнение

Стандарт за проектиране	EN 593 / MSS SP-67 / API 609 / ISO 5752 / BS 5155
Краен стандарт	Стандарти за внедряване ANSI B16.1 Cl. 125lb и B16.5 Cl. 150lb От 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 и PN16 Като 2129 Таблица D и E BS 10 Таблица D и E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16
Инспекция и тест	API 598 ISO 5208 EN 12266
Лице в лице	ISO 5752 、 EN 558 、 MSS SP67 API 609 DIN3202
Топ фланец	ISO 5211

Приложение

Работна температура	-45 ℃ ~+150 ℃
Размер	2 "-32" DN50-DN800 34 "-80" DN850-DN2000
Работно налягане / CWP	16bar 10bar
Черупка	24bar 15bar
Уплътнение	18bar 10bar
Въздушен тест	6bar 6bar
Работна среда	Химическа обработка на баласт и трюма Растения за обезсоляване, пробиване на платформи, питейна вода Сух прах, храна и напитки, газови растения HAVC минна индустрия, хартиена индустрия, обработка на пясък, морска вода, захарна промишленост Термо техническа пречистване на вода отпадни води
Метод на шофиране	Ръчен лост червей предавка електрически пневматичен
Тяло	Чугунена пластична желязна въглеродна стомана от неръждаема стомана
Диск	Чугунена пластична желязна въглеродна стомана от неръждаема стомана
Стъбло	2CR13 F304 F316 F51 F53 Monel K500
Седалка	Buna nbr epdm viton ptfe hepdm неопрен хипон естествен каучук

Функции за изпълнение

1. Пневматична вафла мека седнала пеперуда клапан е малък, лек клапан, който е лесен за разглобяване и ремонт.

2. Конструкцията на клапана е проста по дизайн и компактна като цяло. Скоростта на отваряне и затваряне по време на работа може да достигне 90.

3. По време на работа въртящият момент е малък и по-спестяващ труд.

4. По отношение на важните показатели на уплътнителния вентил, ние провеждаме строги газови тестове, за да постигнем нулев изтичане.

5. Като професионален производител разглеждаме персонализираните нужди на клиентите. Пневматичната вафла мека седнала пеперуда клапан може да избира различни компоненти и е подходяща за разнообразие от носители с широк спектър от приложения.

6. Характеристиките на потока са склонни да бъдат линейни и ефективността на регулиране е добра.

7. Чрез тестване продуктът може да бъде отворен и затворен за десетки хиляди пъти и има дълъг експлоатационен живот.

Pneumatic Wafer Soft Seated Butterfly Valve
