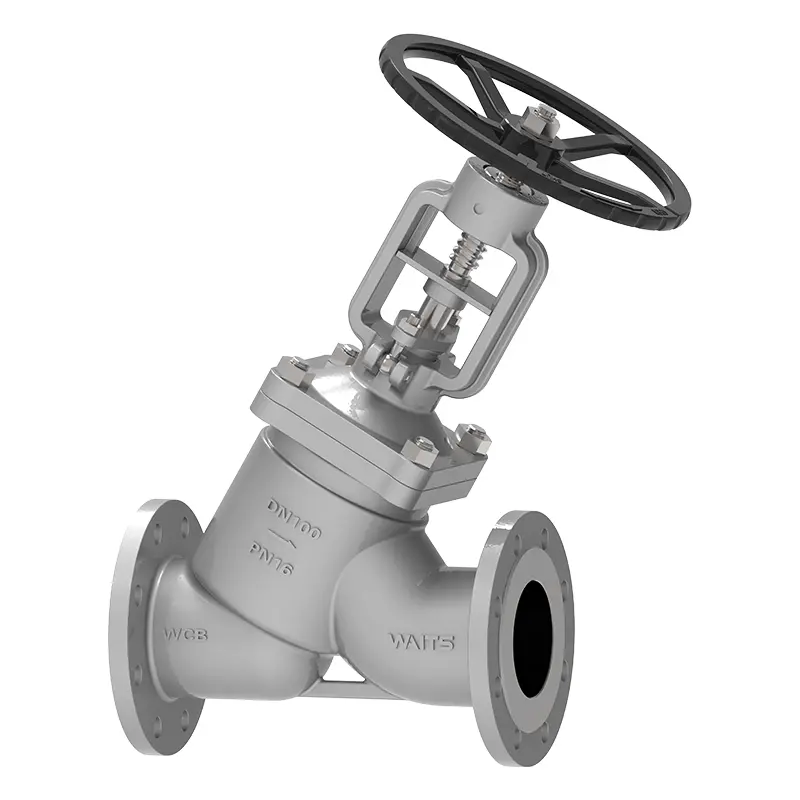

Y Bellows Globe Valve

Y Bellows Globe Valve приема метални духалки и опакова дизайн на двойно уплътнение. Когато трябва да използвате клапани във високо налягане, висока температура и корозивна среда, можете да помислите за клапана на Waits Valve. Компактната му структура е лесна за поддържане, което може да намали престоя и разходите и да генерира доходи за вас!

Изпратете запитване

Описание на продукта

Waits Valve висококачествен Y Bellows Globe Valve приема наклонен канал на потока „Y“ вътре, което значително намалява устойчивостта на течността, което го прави добър клапан за висок вискозитет или лесна среда за втвърдяване. Той използва метални духала вместо традиционно опаковъчно уплътнение, за да предотврати ефективно изтичане на медии. Стъблото на клапана прилага налягане, за да избута коничният диск на клапана към седалката на клапана. Уплътнителната повърхност е заварена със звездна сплав, която може да ви предпази от изтичане дори под високо налягане. Коничният дизайн на клапанския диск също има "почистващ ефект" за автоматично премахване на примесите върху уплътняващата повърхност.

Стандарти за внедряване-Y Bellows Globe Valve
Стандарти за дизайн	DIN3356 /BS1873 /ASME B16.34
Фланец стандарт	EN1092-1/2 ASME B16.5/ASME B16.47-A/B
Връзка	Rf/ff/rtj
Приемане на тест	И 12266 API598
Дължина на структурата	EN558
Оценки на налягането и температурата	ASME B16.34
Тест за пожар	API607 API6FA
Стандарт с нисък изтичане	API 622
Антикорозионен дизайн	NACE MR 0175
Приложение-улат глобус клапан
Размер	DN15 ~ DN500
Обхват на налягането	PN16 ~ PN420
Температурен диапазон	-40 ℃～ 350 ℃‌
Приложение	Маслени продукти с висока температура, природен газ, втечнен газ, тръбопроводи за котли, ферментационни резервоари и др. В рафинериите
Режим на задвижване	Ръчни колела, скоби, електрически, пневматични и т.н.
Капак на тялото/клапана на клапана	Оправяне: A105, A182 F304, F304L, F316, F316L, F51, F53, B148, A350 LF2, LF3, LF5, Отливки: DI A216 WCB, CF3, CF8, CF3M, CF8M, 4A, 5A, C95800, LCB, LCC, LC2
Уплътняваща повърхност	Тяло, облицовка на тялото сплав, облицовъчна сплав на твърда основа
Вентил стъбло	A182-F6A-F304-F316-F51 17-4PH/XM-19 ...
Гайка на стъблото на клапана	Медна сплав
Пръчка	Гъвкав графит, графитен азбестов опаковка, политетрафлуоретилен ...

Характеристики на продукта

2. Изработен от устойчиви на корозия материали като неръждаема стомана, той е подходящ за различни корозивни среди.

3. Y-тип дизайн на потока, оптимизираният дизайн на канал на потока намалява устойчивостта, подобрява ефективността на течностите и намалява консумацията на енергия.

Приложения

Система за горещо масло, система за пара, гореща и студена вода и др.

Предимства

1. Запечатващ елемент на духалки. Ключовият компонент на запечатания спирален вентил е металната духала. Именно връзката между капака на клапана и стъблото на клапана, която приема процеса на автоматично заваряване на ролката. Металните духат предотвратяват частично изтичане на стъблото на клапана.

4. Ергономично ръчно колело, лесен за работа, можете да го използвате за няколко години
