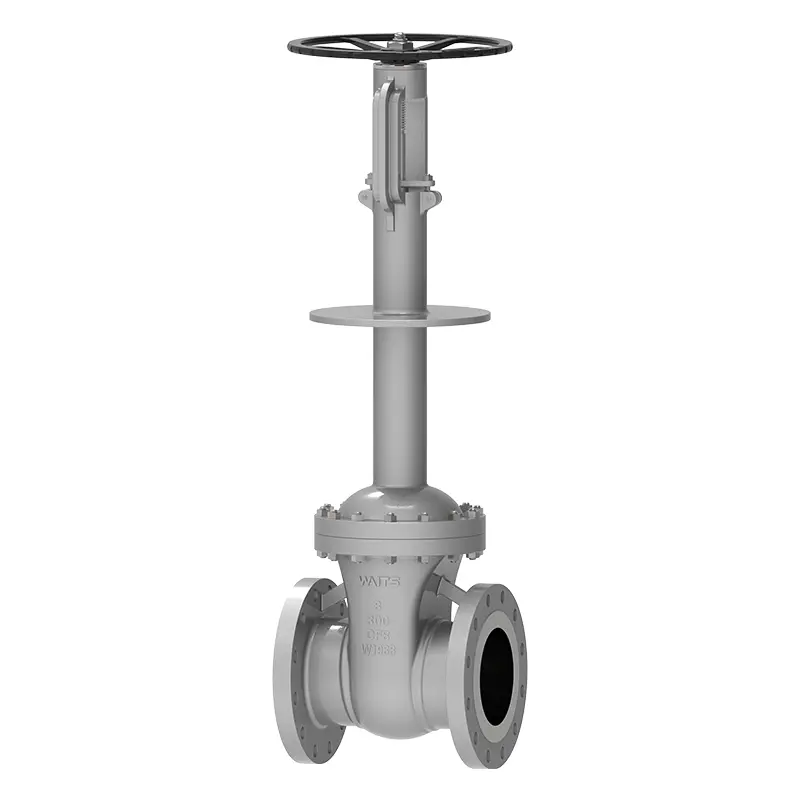

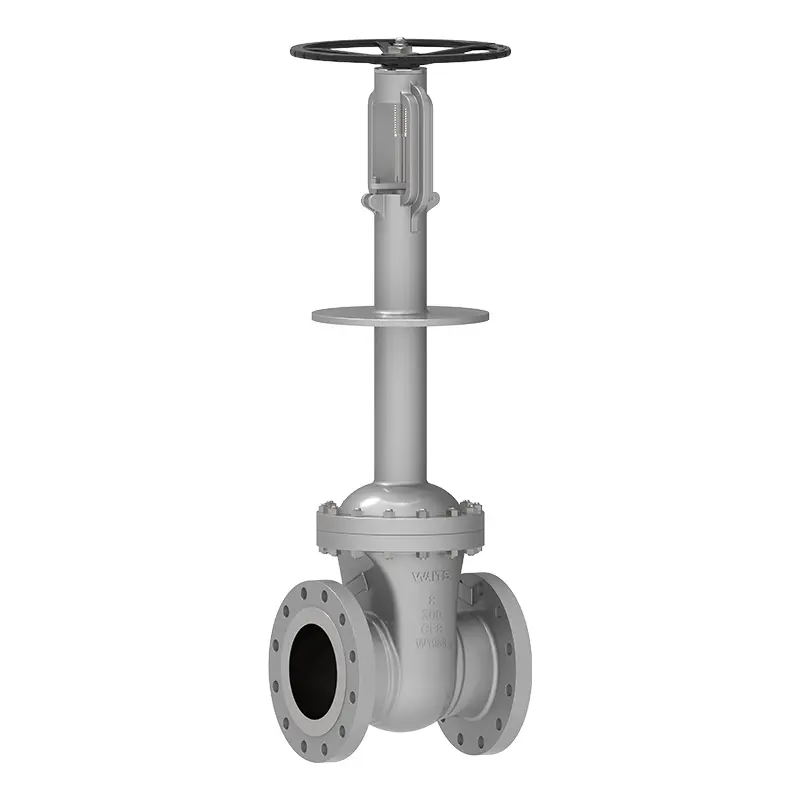

Криогенна клапа на вратата

Waits е голям доставчик на интеграция на клапани, криогенният клапан на вратата е един от нашите продукти. Имаме собствена производствена база, а глобалната централа се намира в Венжоу, Китай. Производствените материали на продуктите са внимателно подбрани и могат да осигурят конкурентни цени. Те са били добре използвани в Саудитска Арабия, Обединените арабски емирства, Кувейт и Северния регион и могат да се справят със сложни условия на труд.

Изпратете запитване

Описание на продукта

Криогенната клапа на портата обикновено работи при температура под -40 ° C и се използва главно в етилен, втечнени растения за природен газ, пропан -бутан с природен газ, резервоари за съхранение на ВПГ, придобиване на бази и сателитни станции, оборудване за отделяне на въздух, нефтохимично оборудване за отделяне на опашката, течен кислород, течен водород, течен атонен, течен аргон, въглероден канал, течен окислител, течен анимационен, залепващ се Суинг Ардорп Оборудване за производство на кислород и др.

Стандарти за изпълнение

Стандарти за дизайн	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Фланец стандарти	ASME B16.10, ASME B16.25, ASME B16.5
Методи за връзка	RF, RTJ, BW
Тестване и приемане	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Структурна дължина	ASME B16.10,
Оценки на налягането и температурата	ASME B16.34 、
Тест за огнеустойчивост	API607, API6FA
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 2 ″ ~ nps 24 ″ dn50 ~ dn600
Обхват на налягането	CL150 ~ CL1500 PN10 ~ PN250
Температурен диапазон	； -196 ° C ~ +150
Диапазон на приложение	Използва се главно в етилен, втечнен природен газов оборудване, пропан -бутан с природен газ, резервоари за съхранение на втечнен природен газ, получаване на бази и сателитни станции, оборудване за отделяне на въздух, нефтохимично оборудване за разделяне на опашния газ, течен кислород, течен водород, течен азот, течен аргон
Режим на задвижване	Турбина, пневматична, електрическа
Капак на тялото/клапана на клапана	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Седалка на клапана/клапа	F316/F304+HF
Вентил стъбло	F6A F304 F316 F51 F53 Monel K500
Гайка на стъблото на клапана	Медна сплав
Опаковане	Гъвкав графит, графитен азбестов опаковка, политетрафлуоретилен ...

Функции за изпълнение

1. Всички криогенни части на клапана на портата в контакт със средата са строго криогенно третирани според изискванията на спецификацията, преди да завършат, за да се гарантира, че частите могат напълно да издържат на разширяването и свиването, причинени от температурните промени, и структурата на седалката на клапана няма да бъде деформирана трайно поради температурните промени;
2. Приема се конструкция на капака на клапана с дълга деколте, която може да защити кутията за пълнене;
3. Структурата на портата не се влияе от температурните промени и може да поддържа стабилност и уплътняване. По -конкретно се приемат еластични порти и отворени порти;
4. Горната уплътняваща седалка е кобалт-хромиево-вовмев карбиден облицовъчен конструкция, за да се избегнат материалите от неръждаема стомана да се ухапват един друг;
5. Структура на повърхността на уплътнителната седалка на клапана и портата: облицовка с карбид на кобалт-хром-фурбид;
6. Структурата на отвора за облекчаване на налягането може да предотврати ненормално повишаване на налягането в средната кухина. Местоположението на отвора за облекчаване на налягането зависи от структурата на клапана. Може да се постави на седалката на клапана или на плочата на портата и да се свърже към входа на клапана;
7. Повърхността на стъблото на клапана е антрирана и се втвърдява, за да се предотврати повърхностните драскотини по време на отваряне и затваряне на клапана, които влияят върху работата на уплътняването;
8. Персонализиран избор: Опаковката може да бъде избрана като опаковка с ниска олице, според изискванията на потребителите, за да се гарантира, че изтичането на опаковането на клапана отговаря на изискванията за защита на околната среда. Заварени ръкави могат да бъдат осигурени според потребителските изисквания. Изолационните плочи (капкови плочи) могат да бъдат осигурени съгласно изискванията на потребителите.
