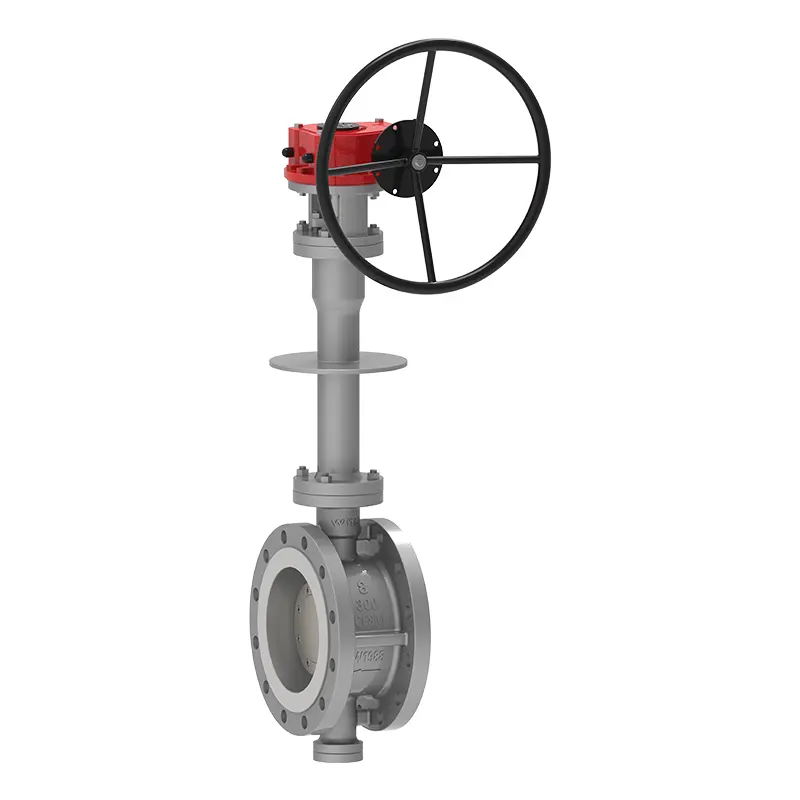

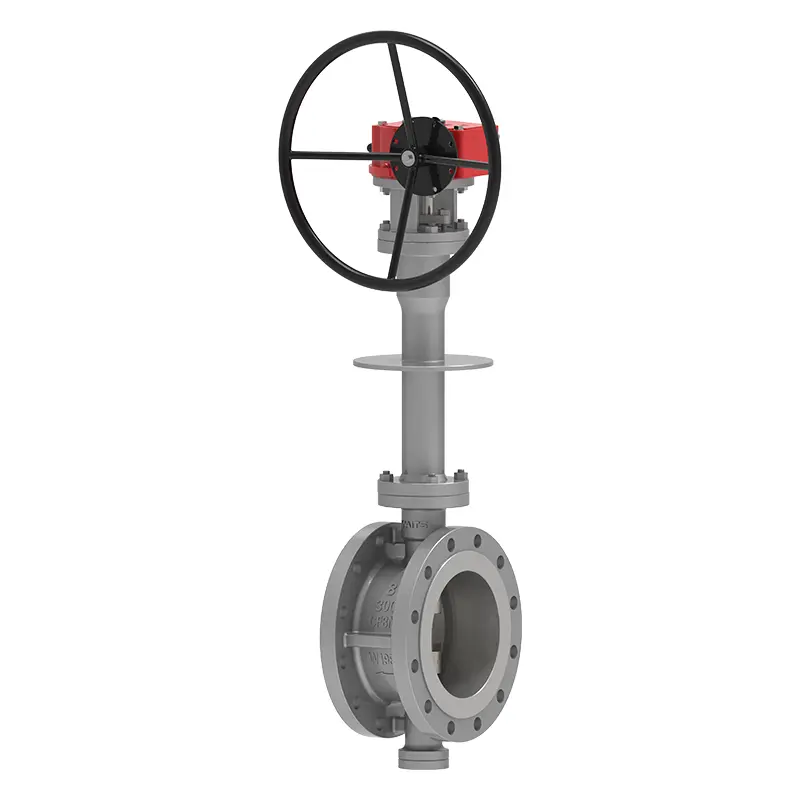

Криогенно странично влизане пеперуда клапан

Криогенният страничен клапан за пеперуди, произведен от Waits, е изработен от висококачествени суровини и е бил качествен контролиран през целия процес. Той има отлична производителност и висока цена. Този клапан може да се справи с изключително ниски температури и е подходящ за по -сложни условия на труд. Имаме 30 години опит в производството на клапани и поддържаме пионерски и иновативни. Надяваме се да имаме дългосрочно сътрудничество с повече клиенти.

Изпратете запитване

Описание на продукта

Крийгенният клапан за пеперуда на страничния вход е дълъг живот, енергийно пестелив клапан на пеперуди, новоразработен от Waits. Състои се от корпус на клапана, плоча на пеперуда, уплътнителен пръстен, механизъм за предаване и други основни компоненти. Структурата му приема двумерна или триизмерна ексцентричен принцип на принцип и прилага нова технология, съвместима с еластично уплътнение или твърд и мек многостепенно уплътнение, което намалява въртящия момент, когато клапанът на пеперудите работи, спестява повече усилия и енергия. Такъв дизайн и подбор на процеси може също да гарантира цялостната устойчивост на корозия, висока температурна устойчивост и устойчивост на износване на клапана на пеперудите.

Стандарти за изпълнение

Стандарт за проектиране	API 609, BS 6364
Фланец стандарт	ASME B16.25 (BW)
Огън сейф	Пожар 6fa
Крайна връзка	Двоен фланец, BW, вафла, ухо и т.н.
Инспекция и тест	API 598 & BS 6364
Приемане на тест с ниска температура	GB/T 24925, BS6364, ISO 28921-1, MSS-SP-134, MESC SPE77/200
Лице в лице	API 609, ASME B16.10 и 558
Нива на налягане и температура	ASME B16.34
Стандарт с нисък изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	3 "-52", DN80-DN1300
Оценка на налягането	Клас 150-900, PN16-PN160
Работна температура	-196 ° C ~ 150 ° C.
Диапазон на приложение
Оператор	Предавка, електрическа, пневматична, голо стъбло и т.н.
Телесен материал	A351 CF3, CF8, CF3M, CF8M и др.
Плоча на клапана	A351 CF3, CF8, CF3M, CF8M и др.
Седалка на клапана	Неръждаема стомана + STL; Неръждаема стомана + графит
Вентил стъбло	XM-19, GR660 TY2/HT

Функции за изпълнение

1. Криогенният клапан за пеперуда на страничния вход приема двойно скосяване и малък ексцентричност: въртящият момент достига водещото битово ниво (40% ~ 60% от връстниците), а съвпадащите електрически и пневматични цени са много изгодни;
2. Седалката на клапана и уплътнителният пръстен могат да бъдат заменени онлайн с дизайн на отделението за поддръжка: седалката на клапана и уплътнителният пръстен са разделени, а клапанът има порт за проверка за лесна поддръжка и подмяна.
3. Горните и долните двойни клавиши на плочата на клапана и стъблото на клапана могат да гарантират, че няма да се забие при ниски температури и в същото време да отговарят на дизайна на API 609 срещу летящия дизайн;
4. Въртящият момент на клапана е малък: уплътняващата повърхност е близо до нулева износване, което удължава експлоатационния живот на клапана;
5. Той има широк спектър от приложения и може да се използва за ултра ниски температурни устройства като LNG, пропилен и етилен;
6. Добри показатели на уплътнение: Изтичането при нормална температура е API598, а изтичането при ниска температура е 1/3 от BS6364. Отговарят на положителните и обратни изисквания за запечатване на BS6364 при ниски температури;
7. Седалката на корпуса и клапана са отделни компоненти: седалката на клапана и уплътнителният пръстен могат да бъдат направени от различни материали, за да се постигнат условията на труд;
8. Три ексцентрици: Централната линия на вала се отклонява от централната линия на уплътняващата повърхност, централната линия на вала се отклонява леко от централната линия на тръбопровода, а централната линия на уплътняващата повърхност на корпуса (наклоненият конус) образува ъглово положение с централната линия на тръбопровода;
