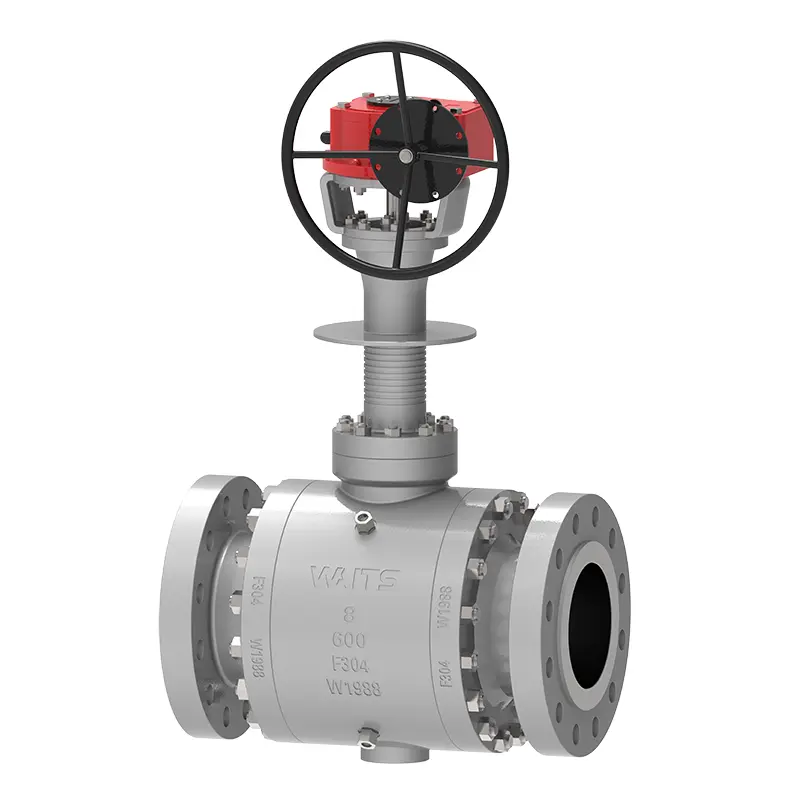

Кройгенна странична клапа за топка за вход

Ако търсите високоефективни криогенни клапани за странични вход, чаканията могат да отговорят на вашите нужди. Ние сме голям доставчик на интеграция на клапани, основан в Съединените щати през 1994 г., влиза в Китай през 2008 г. и имаме производствени бази в Тиендзин и Венжоу. Имаме богат опит в индустрията и сме в крак с времето, активно въвеждайки най -добрите технологии и производствено оборудване на индустрията, за да гарантираме качеството на продукта.

Изпратете запитване

Описание на продукта

Кройгенният страничен клапан за вход е подходящ за условия на труд с температура до -196 ℃ и се използва широко в втечнен природен газ, втечнен нефтен газ, отделяне на въздух и други криогенни индустрии. В производството ние прилагаме международна модерна технология и приемаме уплътнителния пръстен за уплътнение на устните, за да поддържаме клапана с отлични показатели за уплътняване в приложението. В същото време тази серия от клапани може да реализира онлайн поддръжка.

Стандарти за изпълнение

Стандарт за проектиране	API 6D, BS 6364
Крайна връзка	RF, RTJ, BW
Инспекция и тест	API 598 & BS 6364
Лице в лице	ASME B16.10
Нива на налягане и температура	ASME B16.34
Огън сейф	Пожар 6fa, пожар 607
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	1/2 "-28", DN15-DN700
Оценка на налягането	Клас 150-2500, PN10-PN420
Работна температура	-196 ° C ~ 150 ° C.
Диапазон на приложение
Оператор	Лост, предавка, електрически, пневматични
Телесен материал	A351 CF3, CF8, CF3M, CF8M, A182 F304, F304L, F316, F316L и др.
Топка	A182 F304/F304L/F316/F316L+NI60
Пръстен за поддържане на седалката на клапана	A182 F304/F304L/F316/F316L/STL Overlay
Вложка на седалката на клапана	Pctfe
Вентил стъбло	XM-19, GR660 TY2/HT

Функции за изпълнение

Ключови дизайни и технологии в криогенния страничен клапан за вход:
● Устното уплътняване + опаковане Двойното уплътняване на клапания може да намали количеството на опаковането.
● Дизайнът, подпомогнат с асистиран елемент, се използва за получаване на оптималната дебелина на стената на капака на удължения клапан, за да се гарантира най -добрият ефект на охлаждане.
● Дизайнът на дъгата на луната на удължения капак на клапана увеличава зоната на охлаждане и повишава ефекта на охлаждане.
● Дизайнът на капката увеличава зоната на охлаждане и предотвратява опаковането да замръзне; Ефективно предотвратява капенето на кондензирана вода върху тялото на клапана.
● Уплътнение + уплътнение с уплътнение е поставено при връзката на капака на тялото, за да се предотврати изтичане.
● Седалката на клапана приема структурата на DIB-2, която може да гарантира, че налягането в средната кухина се освобождава стабилно на посочената страна, когато налягането надвишава границата.
● Уплътнението на седалката на клапана е структура на устните, която има както еластичната компенсация на пружината, така и нискотемпературната еластична уплътняване на PTFE, осигурявайки отличен ефект на уплътнение при ниски температури.
● Уплътнителната повърхност на седалката на клапана се внася CTFE, която все още има добра еластичност при ултра ниски температури, за да се гарантира, че уплътнението не се проваля.
● Удълженият дизайн на конструкцията на капака и дългата дръжка гарантира по -добра коаксиалност на дръжката на топката, стъблото на клапана и капака и по -чувствителното превключване.
● Всички крепежни елементи в контакт с ниски температури са напълно резбовани.
● Повърхността на топката се втвърдява, за да се гарантира, че тя няма да бъде надраскана при ниски температури.
