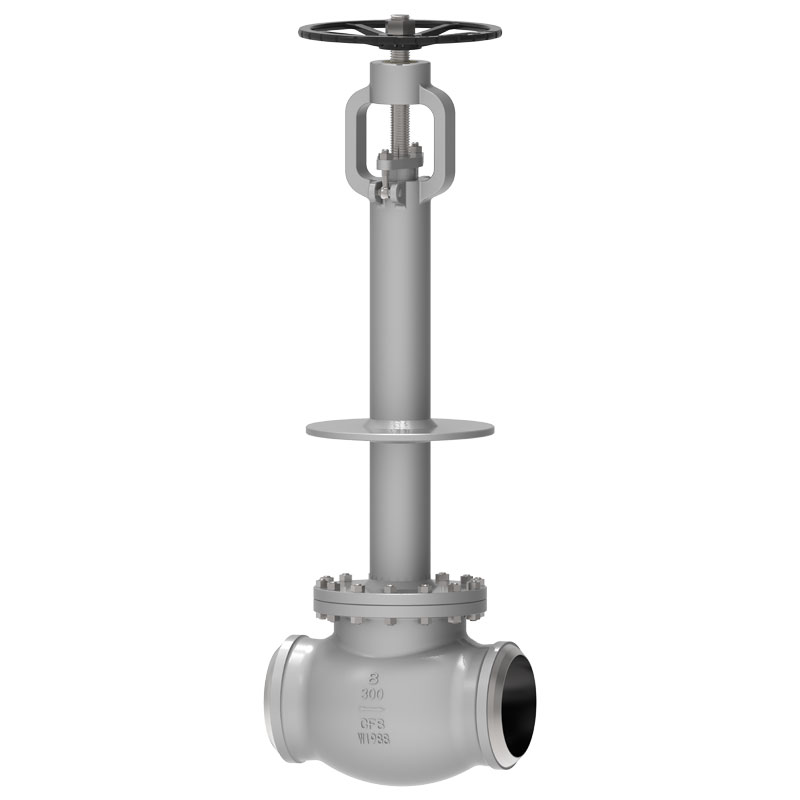

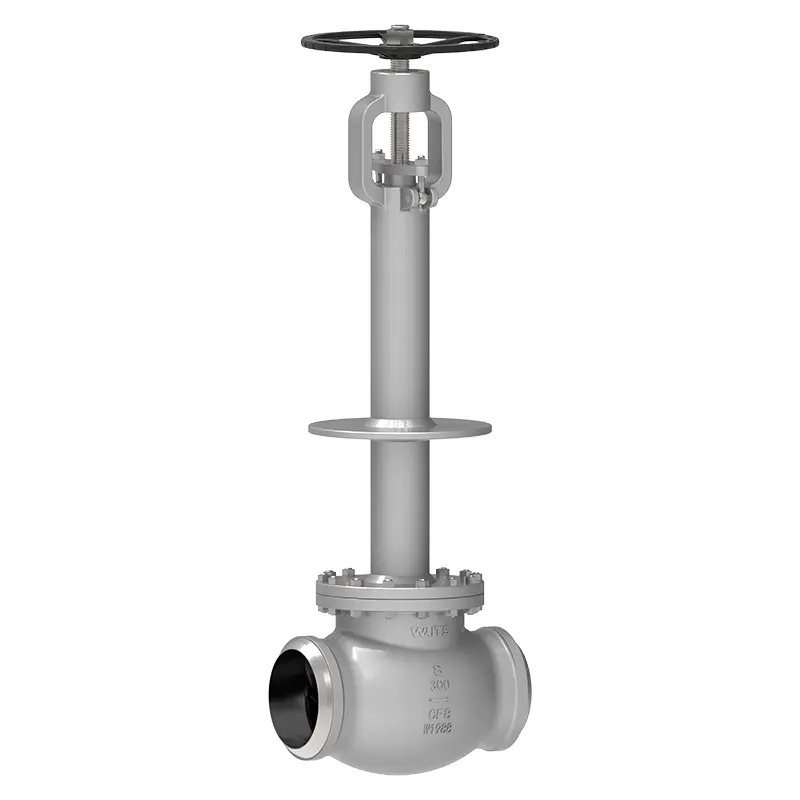

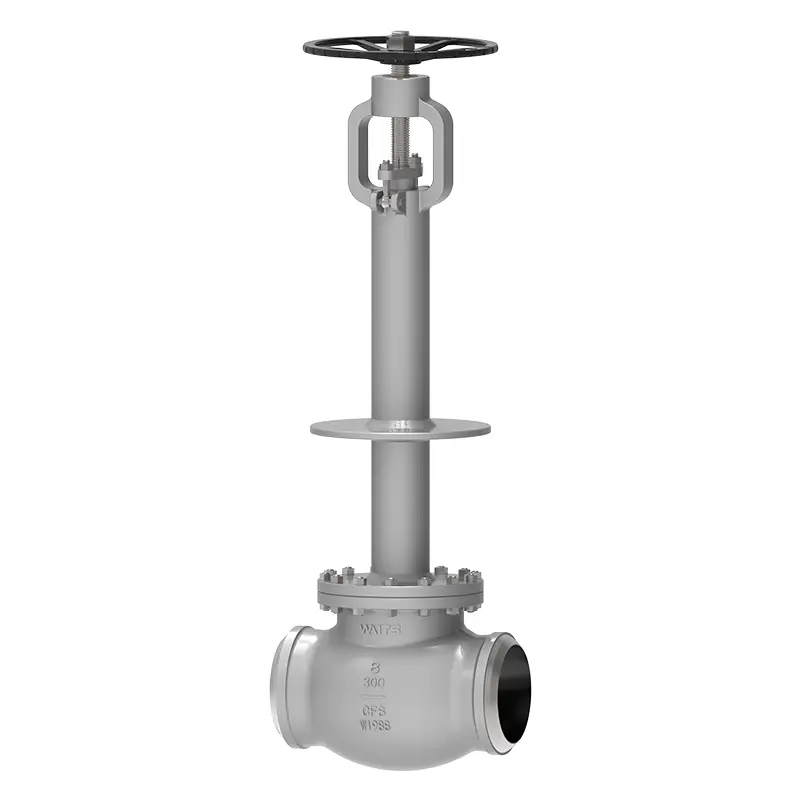

Криогенна глобус клапан

Waits има 30 -годишен опит в производството и производството на криогенни глобусни клапани. Първоначално бяхме създадени в Съединените щати през 1994 г. и влязохме в Китай през 2008 г., с производствени бази в Тиендзин и Венжоу. Криогенният глобус клапан е един от най -популярните ни продукти, предназначени за приложения за температура на арктика и могат да се справят с сложни условия на труд.

Изпратете запитване

Описание на продукта

Криогенният глобус клапан е предназначен за приложения, включващи изключително ниски температури, често се среща в индустрии, обработващи втечнен природен газ (LNG), течен азот и други криогенни течности.
Този клапан разполага с удължен капак за правилна изолация и за предотвратяване на замръзване на стъблото. Изработен изцяло от неръждаема стомана и други криогенни материали, той осигурява издръжливост и плавна работа дори при температури до -196 ° C.
Криогенният глобус клапан разполага и с прецизни възможности за дроселиране и механизъм за уплътняване, които са от съществено значение за поддържане на контрол и безопасност в взискателни криогенни среди. Waits настоява за качеството като основен приоритет, като същевременно ви предлага и конкурентни цени.

Стандарти за изпълнение

Стандарти за дизайн	API 600, API 602, BS 6364, ASME B16.34, MESC SPE 77/200, MSS SP-134
Фланец стандарти	ASME B16.10, ASME B16.25, ASME B16.5
Методи за връзка	RF, RTJ, BW
Тестване и приемане	API 598/BS 6364, MESC SPE 77/200, MSS SP-134
Структурна дължина	ASME B16.10,
Оценки на налягането и температурата	ASME B16.34 、
Тест за огнеустойчивост	API607, API6FA
Ниски стандарти за изтичане	ISO 15848-1, API 622
Антикорозионен дизайн	NACE MR 0103, NACE MR 0175

Приложение

Размер	NPS 2 ″ ~ nps 24 ″ dn50 ~ dn600
Обхват на налягането	CL150 ~ CL1500 PN10 ~ PN250
Температурен диапазон	； -196 ° C ~ +150 ° C.
Диапазон на приложение	Използва се главно в етилен, втечнен природен газов оборудване, пропан -бутан с природен газ, резервоари за съхранение на втечнен природен газ, получаване на бази и сателитни станции, оборудване за отделяне на въздух, нефтохимично оборудване за разделяне на опашния газ, течен кислород, течен водород, течен азот, течен аргон
Режим на задвижване	Турбина, пневматична, електрическа
Капак на тялото/клапана на клапана	A182 F304/F304L/F316/F316L/CF3/CF3M/LF2/LCB/LF3/LCC
Седалка на клапана/клапа	F316/F304+HF
Вентил стъбло	F6A F304 F316 F51 F53 Monel K500
Гайка на стъблото на клапана	Медна сплав
Опаковане	Гъвкав графит, графитен азбестов опаковка, политетрафлуоретилен ...

Функции за изпълнение

1. Частите на клапана в контакт със средата са строго криогенно третирани според изискванията на спецификацията преди завършване и могат да издържат на разширяването и свиването, причинени от температурните промени, и структурата на седалката на клапана няма да бъде деформация на постоянно поради температурните промени;
2. Криогенният глобус клапан приема структура на капака с дълги врати, която може да защити кутията за пълнене;
3. Приема се структура на портата, която може да поддържа надеждно уплътняване, независимо от температурните промени;
4. Горната уплътняваща седалка е заварена със кобалт-хромиева структура на карбидна структура;
5. Седалката на клапана и уплътняващата повърхност на портата са заварени със кобалт-хромиева структура на карбидна структура;
6. Структурата на отвора за облекчаване на налягането се използва за предотвратяване на ненормално повишаване на налягането в средната кухина, а положението на отвора за намаляване на налягането зависи от структурата на клапана;
7. Повърхността на стъблото на клапана е антрирана и се втвърдява, за да се предотврати повърхностните драскотини по време на процеса на отваряне и затваряне на криогенния глобусен клапан от влияние върху работата;
8. Опаковката може да бъде избрана като опаковка с ниска оловна част според изискванията на потребителите, за да се гарантира, че изтичането на опаковането на клапана отговаря на изискванията за опазване на околната среда. В допълнение, можем да осигурим и ръкави за заваряване според потребителските изисквания.
