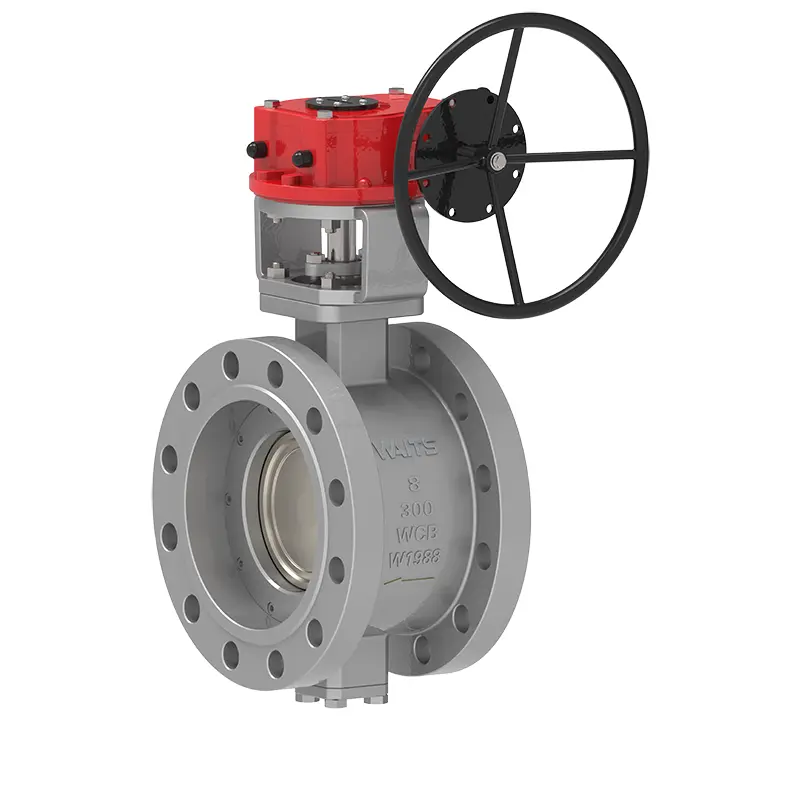

Високоефективен фланец пеперуда клапан

Waits е в състояние да произвежда и осигурява високоефективен фланец пеперуда. Ние сме голям производител на клапани със собствена производствена база. За първи път бяхме създадени в Съединените щати през 1994 г. и създадохме китайски клон през 2008 г. Този клапан на пеперуди приема иновативен двоен ексцентрична структура, с отлична производителност, дълъг живот на експлоатацията, високотавична ефективност и се използва широко в системата за разделяне на въздуха на нефтохимическите проекти.

Изпратете запитване

Описание на продукта

Двоен ексцентрична структура дизайн
Когато клапанът се отвори, ексцентричният клапан диск бързо ще напусне повърхността на уплътняващата седалка на клапана, така че времето за контакт между диска на клапана и повърхността на уплътняващата седалка на клапана е кратко. Този дизайн може да удължи живота на услугата на клапана.

Стандарти за изпълнение

Стандарт за проектиране	API 609, EN 593, GOST
Краен стандарт	ANSI B16.1 Cl. 125lb и B16.5 Cl. 150lb От 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 и PN16 Като 2129 Таблица D и E BS 10 Таблица D и E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16
	Rf
Инспекция и тест	API 598, EN 12266-1, GOST
Лице в лице	API 609, EN 558, ASME B16.10, GOST
Топ фланец	ISO 5211

Приложение

Размер	3 "-80", DN80-DN2000
Оценка на налягането	Клас 150-600, PN16-PN40
Работна температура	Мека седалка: -29 ~ 200 ℃, метална седалка: -29 ~ 450 ℃
Режим на задвижване	Турбина, пневматична, електрическа
Работна среда	Химическа обработка на баласт и трюма Растения за обезсоляване, пробиване на платформи, питейна вода Сух прах, храна и напитки, газови растения HAVC минна индустрия, хартиена индустрия, обработка на пясък, морска вода, захарна промишленост Термо техническа пречистване на вода отпадни води
Оператор	Лост, предавка, електрическа, пневматична и т.н.
Телесен материал	Въглеродна стомана, неръждаема стомана, дуплекс неръждаема стомана, сплав стомана, монел, бронз AI и т.н.
Диск	Чугунена пластична желязна въглеродна стомана от неръждаема стомана
Стъбло	2CR13 F304 F316 F51 F53 Monel K500
Седалка	Buna nbr epdm viton ptfe hepdm неопрен хипон естествен каучук

Предимства на ефективността

1. Дълъг експлоатационен живот: Клапанът е специално проектиран за ефективно предпазване на пръстена на седалката на клапана от износване и ерозия.
2. Надеждност: Двойният ексцентричен дизайн осигурява оптимална работа на уплътнител и нисък въртящ момент.
3. Лесна подмяна: Седалката и опаковането на клапана могат бързо да бъдат заменени с помощта на комплект за ремонт.
4. Лесна поддръжка: Материалът има добра устойчивост на корозия и не се изисква престой, смазване и поддръжка.
5. Двупосочно уплътняване на налягането, няма ограничения за посока на потока по време на монтажа.

High Performance Flange Butterfly Valve
