Мека седнала вафла с пеперуда на вафла

Мека седнала вафла с пеперуди с вафли е един от продуктите, които чакането може да осигури на клиентите по целия свят. Седалката на гумената му клапа е изработена от естествен висококачествен каучук, внимателно подбран от нашите професионалисти и може да се използва на хранителни тръбопроводи с увереност. Ние не само имаме отлични цени, но и надеждно качество, както и перфектни поръчки и услуги след продажбата.

Изпратете запитване

Описание на продукта

Като професионален производител на клапани Waits се опитва и е в крак с времето. Меката седнала вафла с пеперуда на вафла, проектирана от нас, има следните основни дизайнерски точки:
1. Висока седалка на клапана на еластичност: Съдържанието на каучук на седалката на клапана EPDM е 50%. Придаваме голямо значение на качеството. Клапанът е симулиран за повече от 10 000 пъти отваряне и затваряне, за да не се гарантира изтичане.
Референтните свойства на седалката на клапана са както следва: брега твърдост/степен 72 ± 3, 200%напрежение на опън/MPA≥6, якост на опън MPA≥15, удължаване при прекъсване/%≥350, постоянна деформация при прекъсване/%≦ 10, якост на разкъсване/kN.m-1≥35, компресионна постоянна деформация (70 ℃*22h, скорост на компресия 25%)/%≦ ≦ 20.
В същото време тази седалка с широк ръб с диаметър около 20 mm има по-широка контактна повърхност с фланеца на тръбопровода от седалката на тесен ръб и има по-добри характеристики на уплътняване на инсталацията.
2. Плочата на пеперудата и валът на клапана са свързани без щифтове, за да се избегне изтичане и корозия, причинени от инсталиране на щифтове. Освен това валът на клапана е лесен за разглобяване, което улеснява подмяната на седалката на клапана, намалявайки разходите и трудността на поддръжката и подмяната.
3. Корпусът на клапана е оборудвано с устройство против летящо, което е по-безопасно.

Стандарти за изпълнение

Стандарт за проектиране	API 609, EN593, BS 5155, GOST
Краен стандарт	ANSI B16.1 Cl. 125lb и B16.5 Cl. 150lb От 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 и PN16 Като 2129 Таблица D и E BS 10 Таблица D и E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16
Инспекция и тест	API 598, ISO 5208, EN 12266-1, GOST
Лице в лице	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Топ фланец	ISO 5211

Приложение

Работна температура	-45 ℃ ~ 150 ℃
Размер	2 "-80", DN50-DN2000
Работно налягане / CWP	16bar 10bar
Черупка	24bar 15bar
Уплътнение	18bar 10bar
Въздушен тест	6bar 6bar
Работна среда	Химическа обработка на баласт и трюма Растения за обезсоляване, пробиване на платформи, питейна вода Сух прах, храна и напитки, газови растения HAVC минна индустрия, хартиена индустрия, обработка на пясък, морска вода, захарна промишленост Термо техническа пречистване на вода отпадни води
Оператор	Лост, предавка, електрическа, пневматична и т.н.
Телесен материал	Чугун, пластично желязо, въглеродна стомана, неръждаема стомана, ал-бронз и др.
Диск	Чугунена пластична желязна въглеродна стомана от неръждаема стомана
Стъбло	2CR13 F304 F316 F51 F53 Monel K500
Седалка	Buna nbr epdm viton ptfe hepdm неопрен хипон естествен каучук

Функции за изпълнение

1. Меката седнала вафлена клапан с пеперуда е с малък размер, леко тегло, лесна за инсталиране и лесна за разглобяване и поддръжка.
2. Структурата е проста и компактна, със скорост на работно отваряне и затваряне от 90.
3. Въртящият момент е малък по време на работа, който е спестяване на труд и светлина.
4. Изтичането на газов тест е нула, а уплътнението е строго гарантирано.
5. Различни компонентни материали могат да бъдат избрани и приложени към различни носители.
6. Характеристиките на потока са склонни да бъдат линейни и ефективността на регулиране е добра.
7. В теста за отваряне и затваряне той може да издържи десетки хиляди пъти, което напълно доказва дългия експлоатационен живот.
8. Може да се използва като краен клапан.

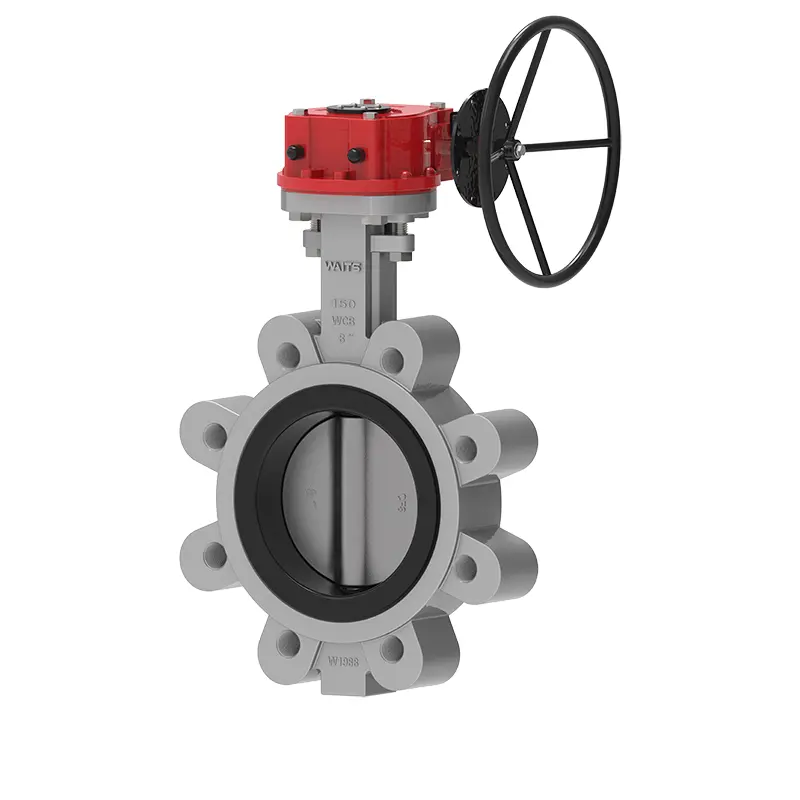

Soft Seated Wafer Lug Butterfly Valve
