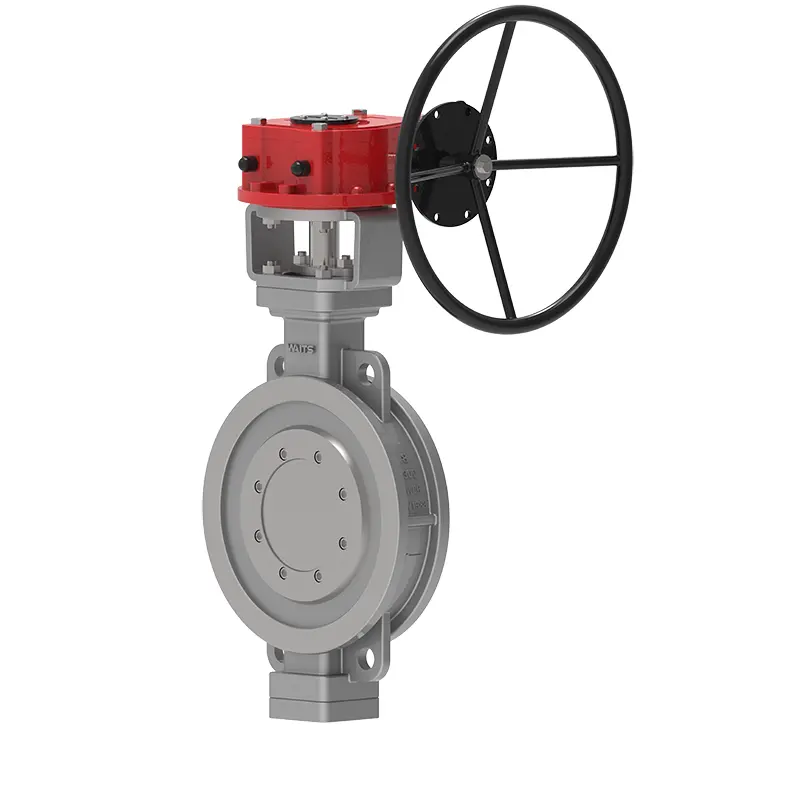

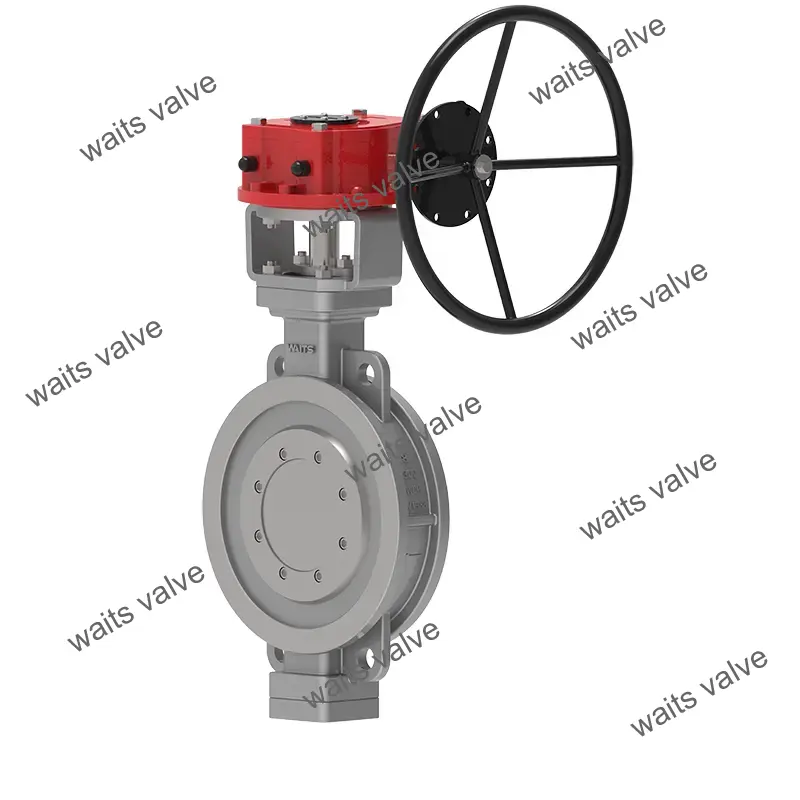

Троен ексцентричен метален седнал вафла пеперуда клапан

Тройният ексцентричен метален седнал вафал с пеперуда е дълъг живот, енергийно пестелив клапан на пеперуди, новоразработен от Waits. Състои се от корпус на клапана, плоча на пеперуда, уплътнителен пръстен, механизъм за предаване и други основни компоненти. Структурата му приема двуизмерен или триизмерен ексцентричен принципна конструкция, еластично уплътнение или твърда и мека технология за обработка на многостепенно уплътнение, което намалява въртящия момент на клапана на пеперудите по време на експлоатация, постигайки ефекта от спестяването на труд и спестяването на енергия. В същото време той осигурява общата надеждност на клапана на пеперудите по отношение на устойчивост на корозия, висока температурна устойчивост и устойчивост на износване.

Стандарти за изпълнение

Приложение

Функции за изпълнение

1. Тройният ексцентричен метален седнал вафла пеперуда има уникална структура, малък размер и леко тегло, гъвкава работа, спестяване на труд и удобна;
2. Надеждно запечатване може да отговаря на различни стандарти;
3. Добри характеристики на потока и регулируема функция;
4. Приемайки ексцентричния принцип, уплътнителната повърхност е близо до нулева износване, което удължава експлоатационния живот на клапана;
5. Широка гама от приложения, може да се използва за вода, пара, масло, въздух и газ и други среди;
6. подходящи за тръбопроводи с различни температури, степени, корозия и други условия на труд;
7. Тройна ексцентрична метална седнала вафла пеперуда Компонентите на клапана на клапана и клапанът на клапана са свързани компоненти, а повърхностният слой за уплътняване на седалката е заварен с устойчиви на топлина и устойчиви на корозия материали за алютии;
8. Три ексцентрици: централната линия на вала се отклонява от централната линия на уплътняващата повърхност, централната линия на вала леко се отклонява от централната линия на тръбопровода, а централната линия на уплътняващата повърхност на тялото на клапана (наклонен конус) образува ъгъл на централната линия на тръбопровода;
9. Многослойният уплътняващ пръстен е фиксиран върху плочата на клапана, който има предимствата на високотемпературното съпротивление, лесната работа, без триене при отваряне и затваряне, а уплътняването се компенсира, тъй като въртящият момент на механизма на предаване се увеличава при затваряне, което подобрява напечатващите характеристики на клапана на пеперудата и удължава експлоатационния живот;
10. Мултислойният уплътнителен пръстен приема меки и твърди ламинирани метални листове, които имат двойните предимства на твърдо и меко уплътняване и има нулева ефективност на уплътняване на изтичане, независимо от ниските и високотемпературни условия.
