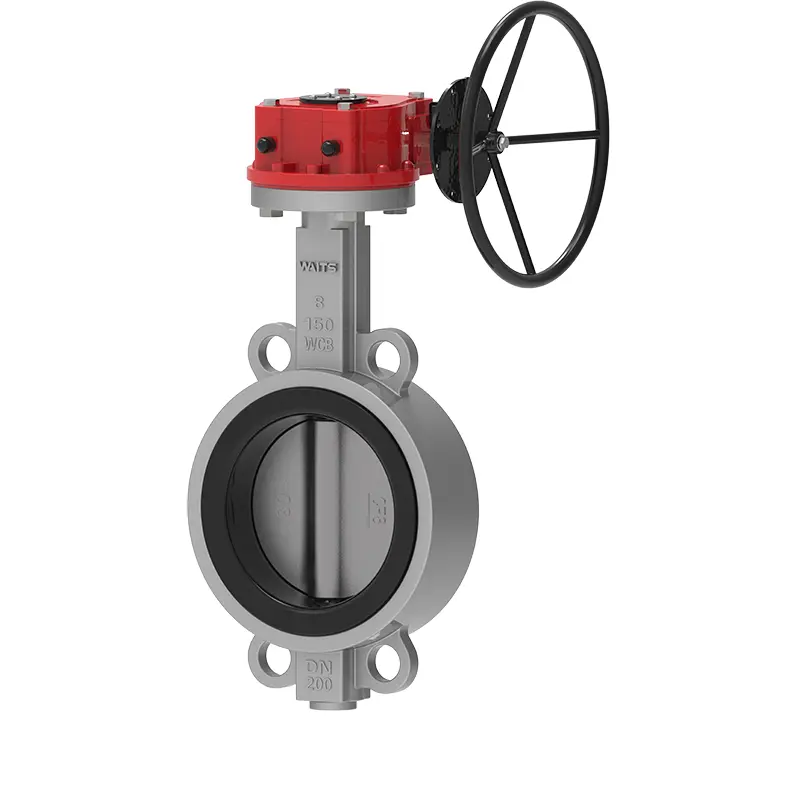

Мека седнала вафла с пеперуда вентил

Waits е голям производител и доставчик на клапани, които могат да ви осигурят мека седнала вафла с пеперуди. Този клапан използва седалка с гумена клапа, за предпочитане естествена висококачествена каучук, която може да достигне сертификат за хранителна степен. Той има отлично приложение във фабриката за обезсоляване на млякото в Нова Зеландия и завод за обезсоляване на Израел.

Изпратете запитване

Описание на продукта

Меката седнала вафла с пеперуда на Wafer на Witts има следните дизайни по време на дизайна и производството и е подобрена по отношение на производителността:
1-висок еластичен клапан седалка каучук
Съдържанието на каучук в седалката на клапана EPDM е 50%и е тествано за повече от 10 000 пъти в тестовете за отваряне и затваряне на симулация без изтичане.
Shore A hardness/degree 72 ±3,200% tensile stress/Mpa≥6, tensile strength Mpa≥15, elongation at break/%≥350, permanent deformation at break/%≦10, tear strength/KN.m-1≥35, compression permanent deformation (70℃*22h, compression rate 25%)/%≦20.
В сравнение със седалката на тесните клапани, седалката на широката клапа има по-широка контактна повърхност с тръбопровода с диаметър около 20 мм и по-добра работа на уплътняването на инсталацията.
2 Плочата на пеперудата и валът на клапана са свързани без щифтове, които могат напълно да избегнат изтичане и корозия, причинени от инсталиране на щифтове. Валът на клапана е лесен за разглобяване, което е удобно за подмяна на седалката на клапана.
3-Корпусът на клапана е оборудвано с устройство за противодействие, което е по-добре и по-безопасно за използване в тръбопровода.

Стандарти за изпълнение

Стандарт за проектиране	API 609, EN 593, BS5155, GOST
Краен стандарт	Стандарти за внедряване ANSI B16.1 Cl. 125lb и B16.5 Cl. 150lb От 2501 PN6/PN10/PN16/, EN 1092 PN6, PN10 и PN16 Като 2129 Таблица D и E BS 10 Таблица D и E MSS SP44 CL. 150lb Awwa C207 150lb ISO 2531 PN6, PN10 и PN16 ISO 7005 PN6, PN10 и PN16
Инспекция и тест	API 598, ISO 5208, EN 12266-1, GOST
Лице в лице	API 609, EN 558, ISO 5752, MSS SP 67, DIN 3202
Топ фланец	ISO 5211

Приложение

Работна температура	-45 ℃ ~ 150 ℃
Размер	2 "-80", DN50-DN2000
Работно налягане / CWP	16bar 10bar
Черупка	24bar 15bar
Уплътнение	18bar 10bar
Въздушен тест	6bar 6bar
Работна среда	Химическа обработка на баласт и трюма Растения за обезсоляване, пробиване на платформи, питейна вода Сух прах, храна и напитки, газови растения HAVC минна индустрия, хартиена индустрия, обработка на пясък, морска вода, захарна промишленост Термо техническа пречистване на вода отпадни води
Оператор	Лост, предавка, електрическа, пневматична и т.н.
Телесен материал	Чугун, пластично желязо, въглеродна стомана, неръждаема стомана, ал-бронз и др.
Диск	Чугунена пластична желязна въглеродна стомана от неръждаема стомана
Стъбло	2CR13 F304 F316 F51 F53 Monel K500
Седалка	Buna nbr epdm viton ptfe hepdm неопрен хипон естествен каучук

Функции за изпълнение

1. Меката седнала вафлена клапа с пеперуди е с малък размер, леко тегло, лесна за разглобяване и поправяне.
2. Структурата е проста и компактна, със скорост на работно отваряне и затваряне от 90.
3. Работният въртящ момент е малък, спестяващ труд и лек.
4. По отношение на ефективността на уплътняването изтичането на тест за газ е нула, което е много гарантирано.
5. Различни компонентни материали могат да бъдат избрани и приложени към различни носители.
6. Характеристиките на потока са склонни да бъдат линейни и ефективността на регулиране е добра.
7. Броят на тестовете за отваряне и затваряне може да достигне десетки хиляди пъти, а експлоатационният живот е дълъг.
